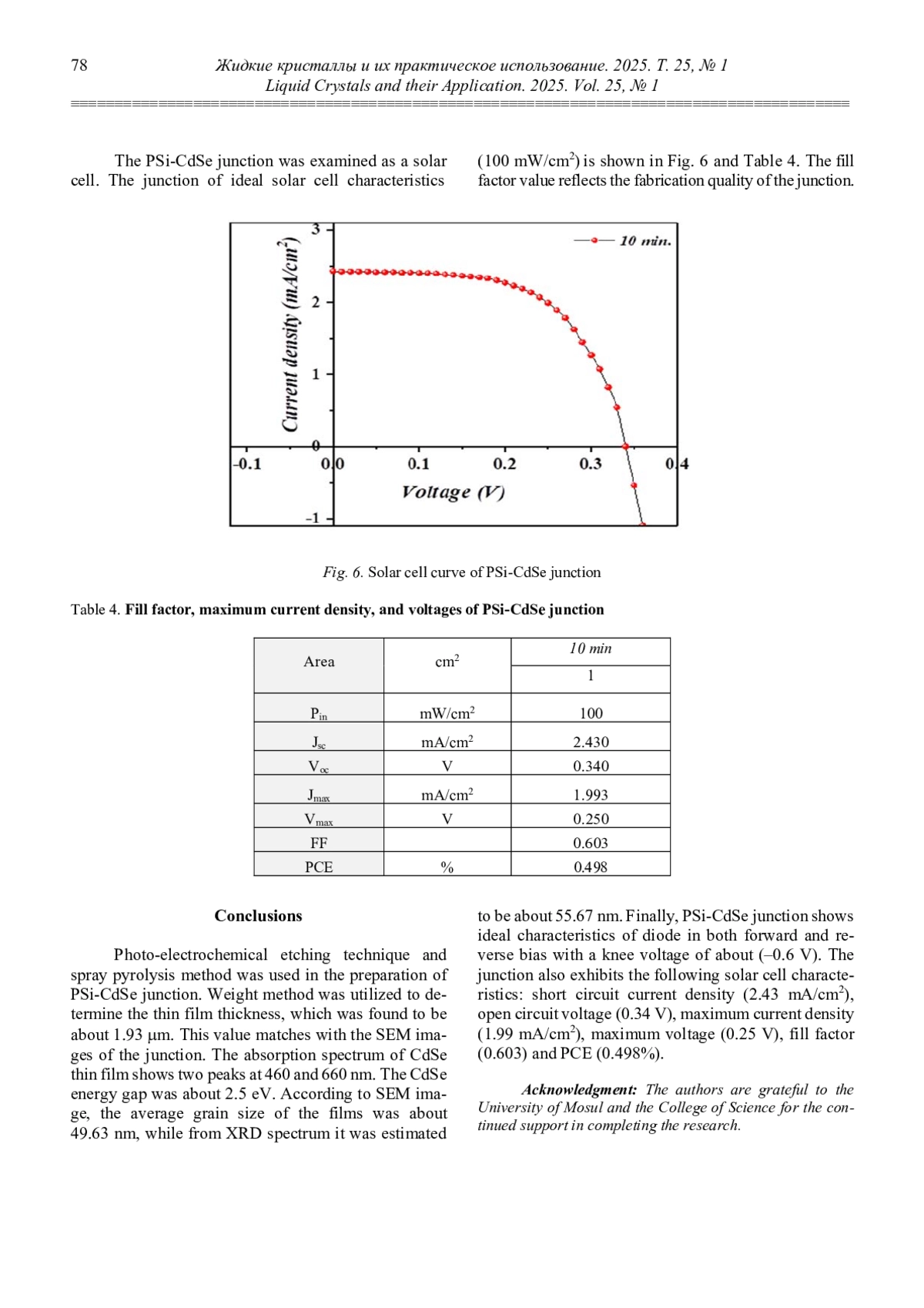

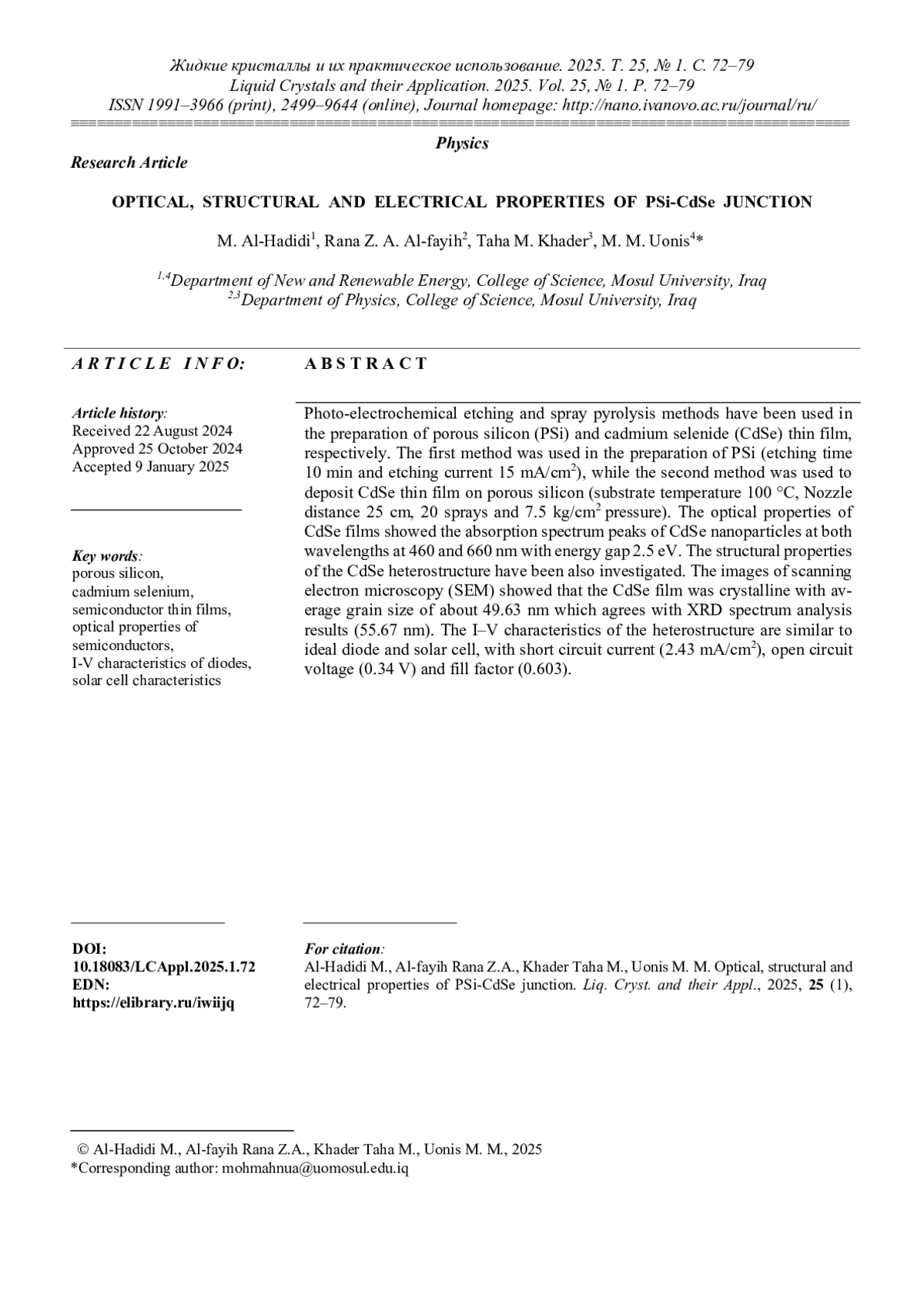

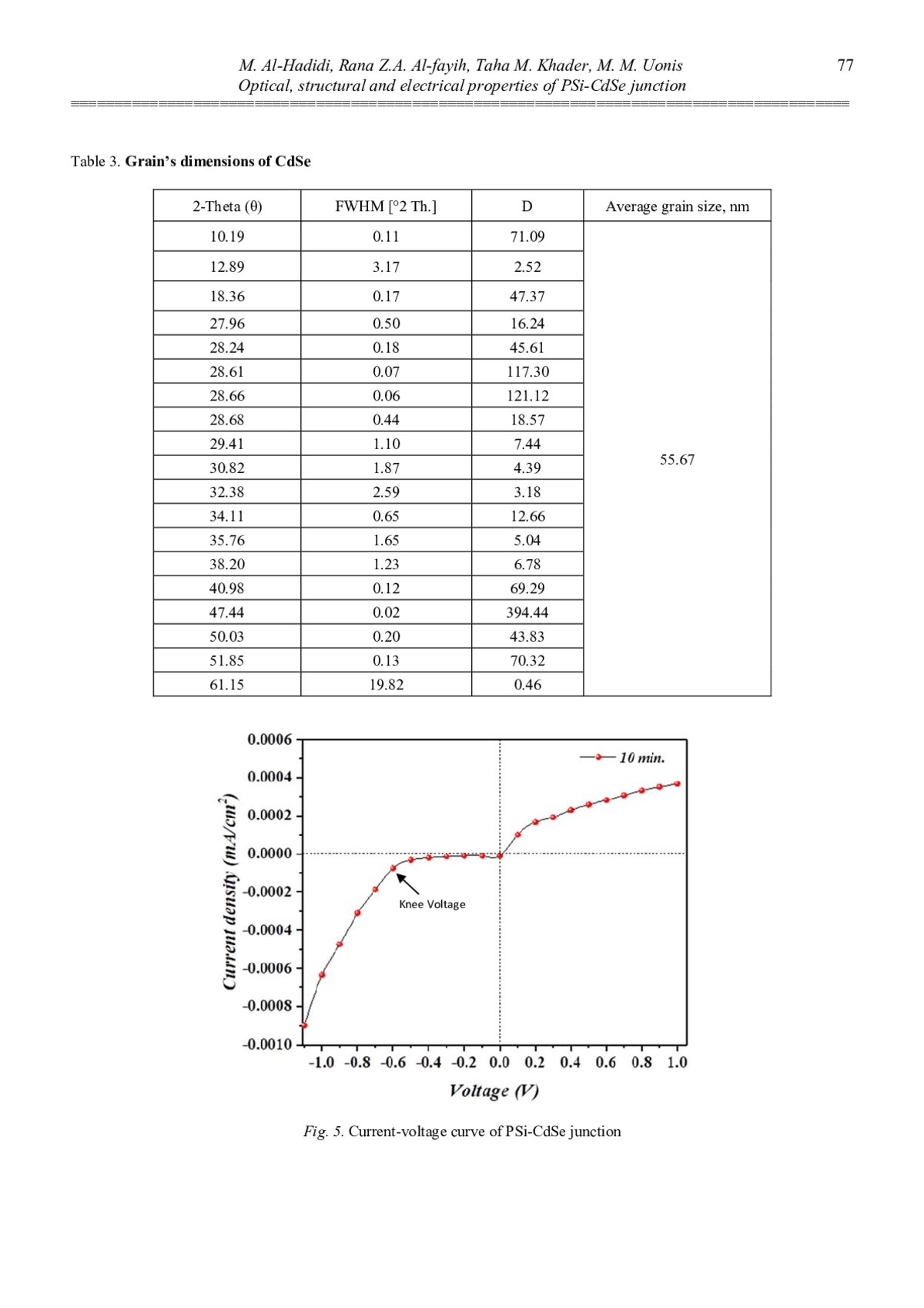

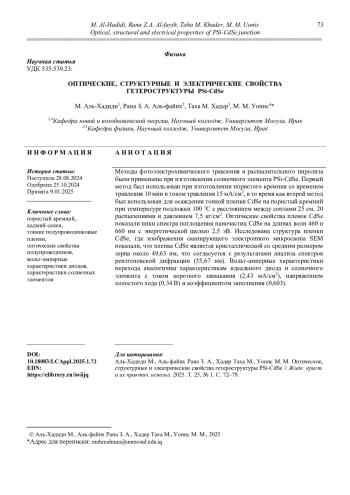

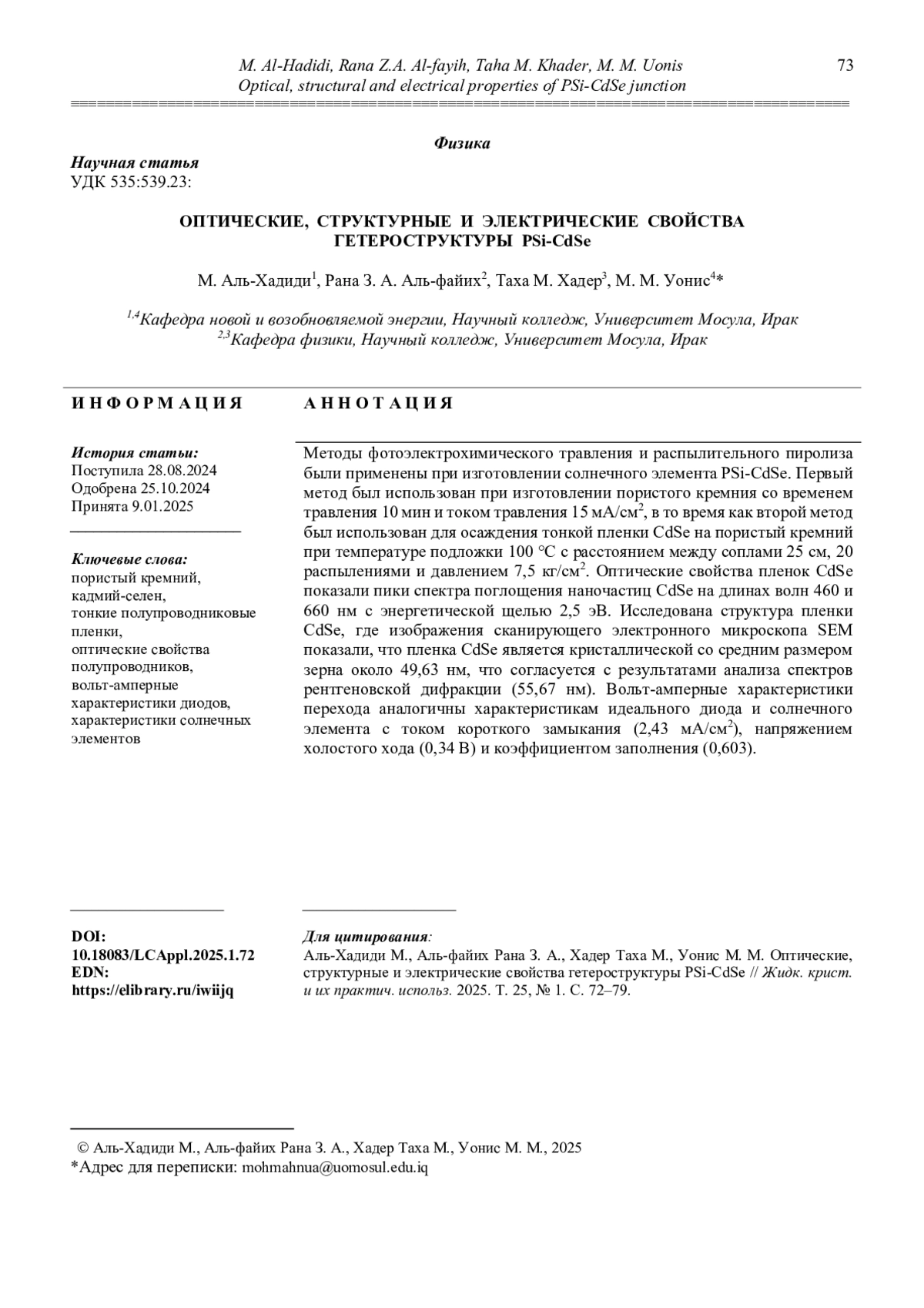

Методы фотоэлектрохимического травления и распылительного пиролиза были применены при изготовлении солнечного элемента PSi-CdSe. Первый метод был использован при изготовлении пористого кремния со временем травления 10 мин и током травления 15 мА/см2, в то время как второй метод был использован для осаждения тонкой пленки CdSe на пористый кремний при температуре подложки 100 °C с расстоянием между соплами 25 см, 20 распылениями и давлением 7,5 кг/см2. Оптические свойства пленок CdSe показали пики спектра поглощения наночастиц CdSe на длинах волн 460 и 660 нм с энергетической щелью 2,5 эВ. Исследована структура пленки CdSe, где изображения сканирующего электронного микроскопа SEM показали, что пленка CdSe является кристаллической со средним размером зерна около 49,63 нм, что согласуется с результатами анализа спектров рентгеновской дифракции (55,67 нм). Вольт-амперные характеристики перехода аналогичны характеристикам идеального диода и солнечного элемента с током короткого замыкания (2,43 мА/см2), напряжением холостого хода (0,34 В) и коэффициентом заполнения (0,603).
Идентификаторы и классификаторы

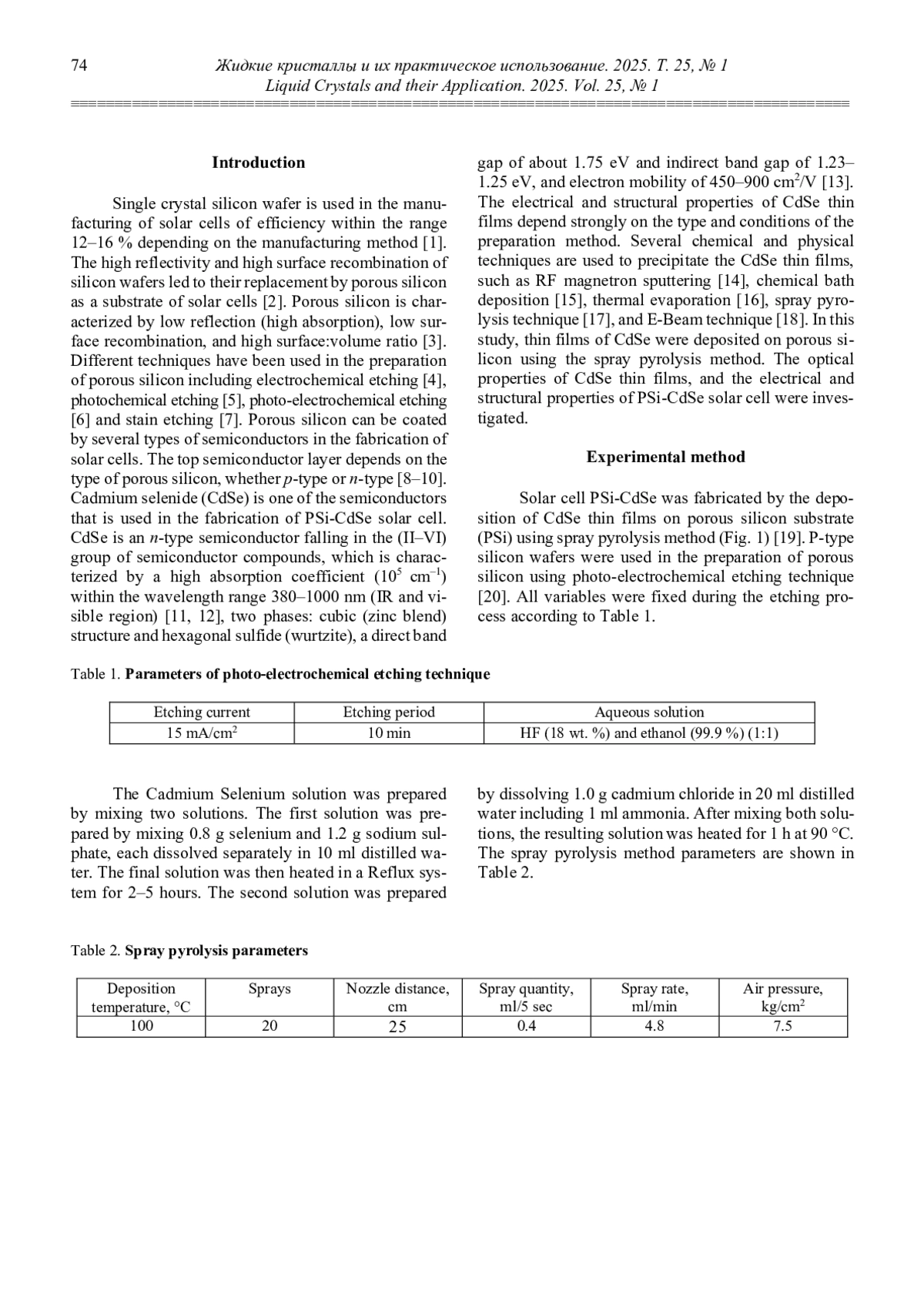

Single crystal silicon wafer is used in the manufacturing of solar cells of efficiency within the range 12–16 % depending on the manufacturing method [1]. The high reflectivity and high surface recombination of silicon wafers led to their replacement by porous silicon as a substrate of solar cells [2]. Porous silicon is characterized by low reflection (high absorption), low surface recombination, and high surface: volume ratio [3]. Different techniques have been used in the preparation of porous silicon including electrochemical etching [4], photochemical etching [5], photo-electrochemical etching [6] and stain etching [7]. Porous silicon can be coated by several types of semiconductors in the fabrication of solar cells. The top semiconductor layer depends on the type of porous silicon, whether p-type or n-type [8–10]. Cadmium selenide (CdSe) is one of the semiconductors that is used in the fabrication of PSi-CdSe solar cell. CdSe is an n-type semiconductor falling in the (II–VI) group of semiconductor compounds, which is characterized by a high absorption coefficient (105 cm–1) within the wavelength range 380–1000 nm (IR and visible region) [11, 12], two phases: cubic (zinc blend) structure and hexagonal sulfide (wurtzite), a direct band gap of about 1.75 eV and indirect band gap of 1.23– 1.25 eV, and electron mobility of 450–900 cm2 /V [13]. The electrical and structural properties of CdSe thin films depend strongly on the type and conditions of the preparation method. Several chemical and physical techniques are used to precipitate the CdSe thin films, such as RF magnetron sputtering [14], chemical bath deposition [15], thermal evaporation [16], spray pyrolysis technique [17], and E-Beam technique [18]. In this study, thin films of CdSe were deposited on porous silicon using the spray pyrolysis method. The optical properties of CdSe thin films, and the electrical and structural properties of PSi-CdSe solar cell were investigated.

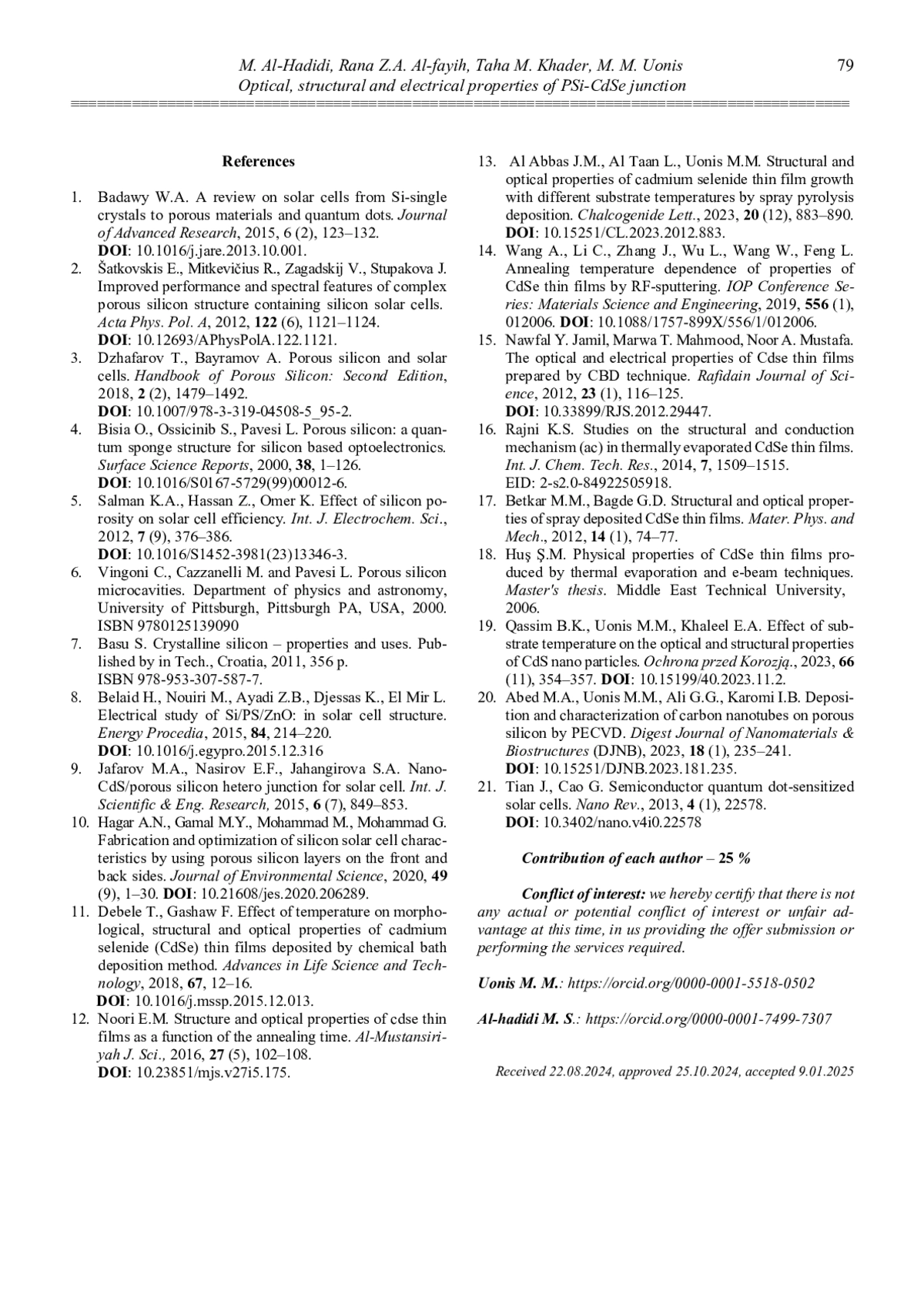

Список литературы
1. Badawy W.A. A review on solar cells from Si-single crystals to porous materials and quantum dots. Journal of Advanced Research, 2015, 6 (2), 123-132. DOI: 10.1016/j.jare.2013.10.001 EDN: VCYQMO
2. Šatkovskis E., Mitkevičius R., Zagadskij V., Stupakova J. Improved performance and spectral features of complex porous silicon structure containing silicon solar cells. Acta Phys. Pol. A, 2012, 122 (6), 1121-1124. DOI: 10.12693/APhysPolA.122.1121
3. Dzhafarov T., Bayramov A. Porous silicon and solar cells. Handbook of Porous Silicon: Second Edition, 2018, 2 (2), 1479-1492. DOI: 10.1007/978-3-319-04508-5_95-2 EDN: YBQNKX
4. Bisia O., Ossicinib S., Pavesi L. Porous silicon: a quantum sponge structure for silicon based optoelectronics. Surface Science Reports, 2000, 38, 1-126. DOI: 10.1016/S0167-5729(99)00012-6 EDN: LUHDML
5. Salman K.A., Hassan Z., Omer K. Effect of silicon porosity on solar cell efficiency.Int. J. Electrochem. Sci., 2012, 7 (9), 376-386. DOI: 10.1016/S1452-3981(23)13346-3
6. Vingoni C., Cazzanelli M. and Pavesi L. Porous silicon microcavities. Department of physics and astronomy, University of Pittsburgh, Pittsburgh PA, USA, 2000. ISBN: 978-0-12-513909-0
7. Basu S. Crystalline silicon - properties and uses. Published by in Tech., Croatia, 2011, 356 p. ISBN: 978-953-307-587-7
8. Belaid H., Nouiri M., Ayadi Z.B., Djessas K., El Mir L. Electrical study of Si/PS/ZnO: in solar cell structure. Energy Procedia, 2015, 84, 214-220. DOI: 10.1016/j.egypro.2015.12.316 EDN: XYVMVN
9. Jafarov M.A., Nasirov E.F., Jahangirova S.A. Nano-CdS/porous silicon hetero junction for solar cell.Int. J. Scientific & Eng. Research, 2015, 6 (7), 849-853.
10. Hagar A.N., Gamal M.Y., Mohammad M., Mohammad G. Fabrication and optimization of silicon solar cell characteristics by using porous silicon layers on the front and back sides. Journal of Environmental Science, 2020, 49 (9), 1-30. DOI: 10.21608/jes.2020.206289
11. Debele T., Gashaw F. Effect of temperature on morphological, structural and optical properties of cadmium selenide (CdSe) thin films deposited by chemical bath deposition method. Advances in Life Science and Technology, 2018, 67, 12-16. DOI: 10.1016/j.mssp.2015.12.013
12. Noori E.M. Structure and optical properties of cdse thin films as a function of the annealing time. Al-Mustansiriyah J. Sci., 2016, 27 (5), 102-108. DOI: 10.23851/mjs.v27i5.175
13. Al Abbas J.M., Al Taan L., Uonis M.M. Structural and optical properties of cadmium selenide thin film growth with different substrate temperatures by spray pyrolysis deposition. Chalcogenide Lett., 2023, 20 (12), 883-890. DOI: 10.15251/CL.2023.2012.883
14. Wang A., Li C., Zhang J., Wu L., Wang W., Feng L. Annealing temperature dependence of properties of CdSe thin films by RF-sputtering. IOP Conference Series: Materials Science and Engineering, 2019, 556 (1), 012006. DOI: 10.1088/1757-899X/556/1/012006
15. Nawfal Y. Jamil, Marwa T. Mahmood, Noor A. Mustafa. The optical and electrical properties of Cdse thin films prepared by CBD technique. Rafidain Journal of Science, 2012, 23 (1), 116-125. DOI: 10.33899/RJS.2012.29447
16. Rajni K.S. Studies on the structural and conduction mechanism (ac) in thermally evaporated CdSe thin films.Int. J. Chem. Tech. Res., 2014, 7, 1509-1515. EID: 2-s2.0-84922505918.
17. Betkar M.M., Bagde G.D. Structural and optical properties of spray deposited CdSe thin films. Mater. Phys. and Mech., 2012, 14 (1), 74-77.
18. Huş Ş.M. Physical properties of CdSe thin films produced by thermal evaporation and e-beam techniques. Master’s thesis. Middle East Technical University, 2006.
19. Qassim B.K., Uonis M.M., Khaleel E.A. Effect of substrate temperature on the optical and structural properties of CdS nano particles. Ochrona przed Korozją., 2023, 66 (11), 354-357. DOI: 10.15199/40.2023.11.2 EDN: CGTGFA
20. Abed M.A., Uonis M.M., Ali G.G., Karomi I.B. Deposition and characterization of carbon nanotubes on porous silicon by PECVD. Digest Journal of Nanomaterials & Biostructures (DJNB), 2023, 18 (1), 235-241. DOI: 10.15251/DJNB.2023.181.235
21. Tian J., Cao G. Semiconductor quantum dot-sensitized solar cells. Nano Rev., 2013, 4 (1), 22578. DOI: 10.3402/nano.v4i0.22578
