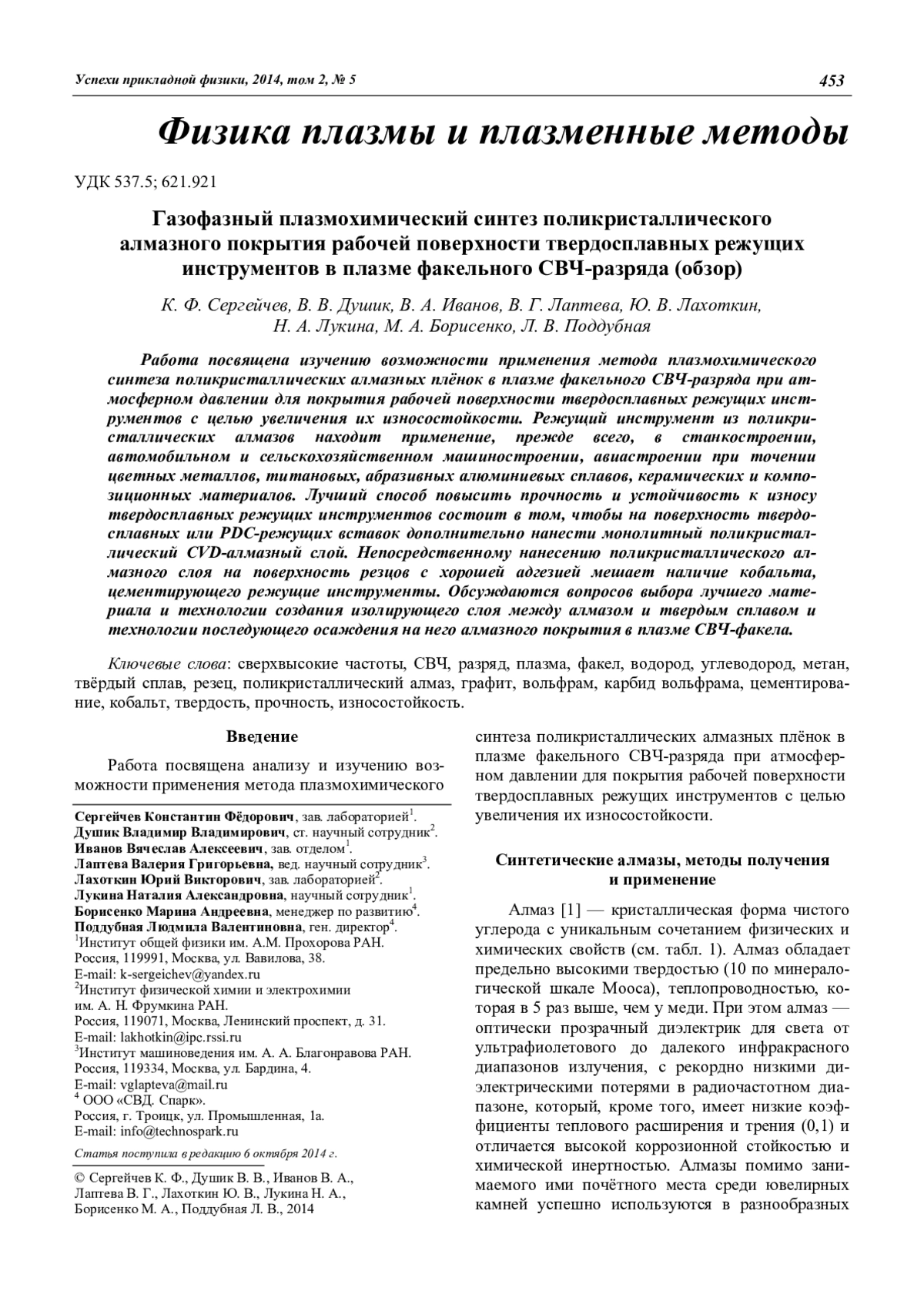

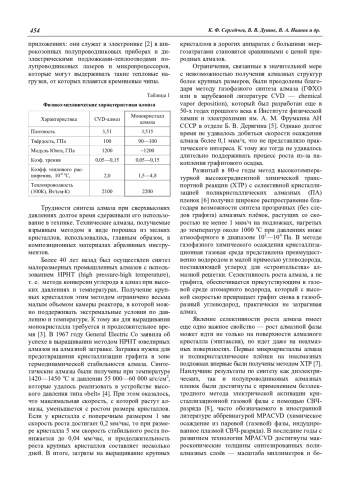

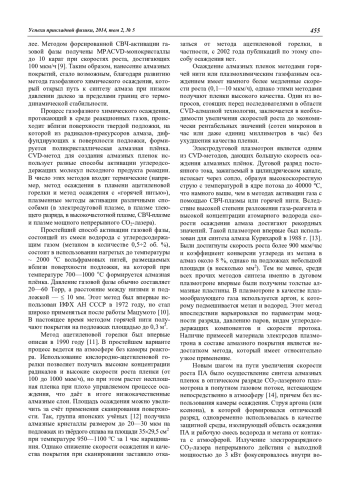

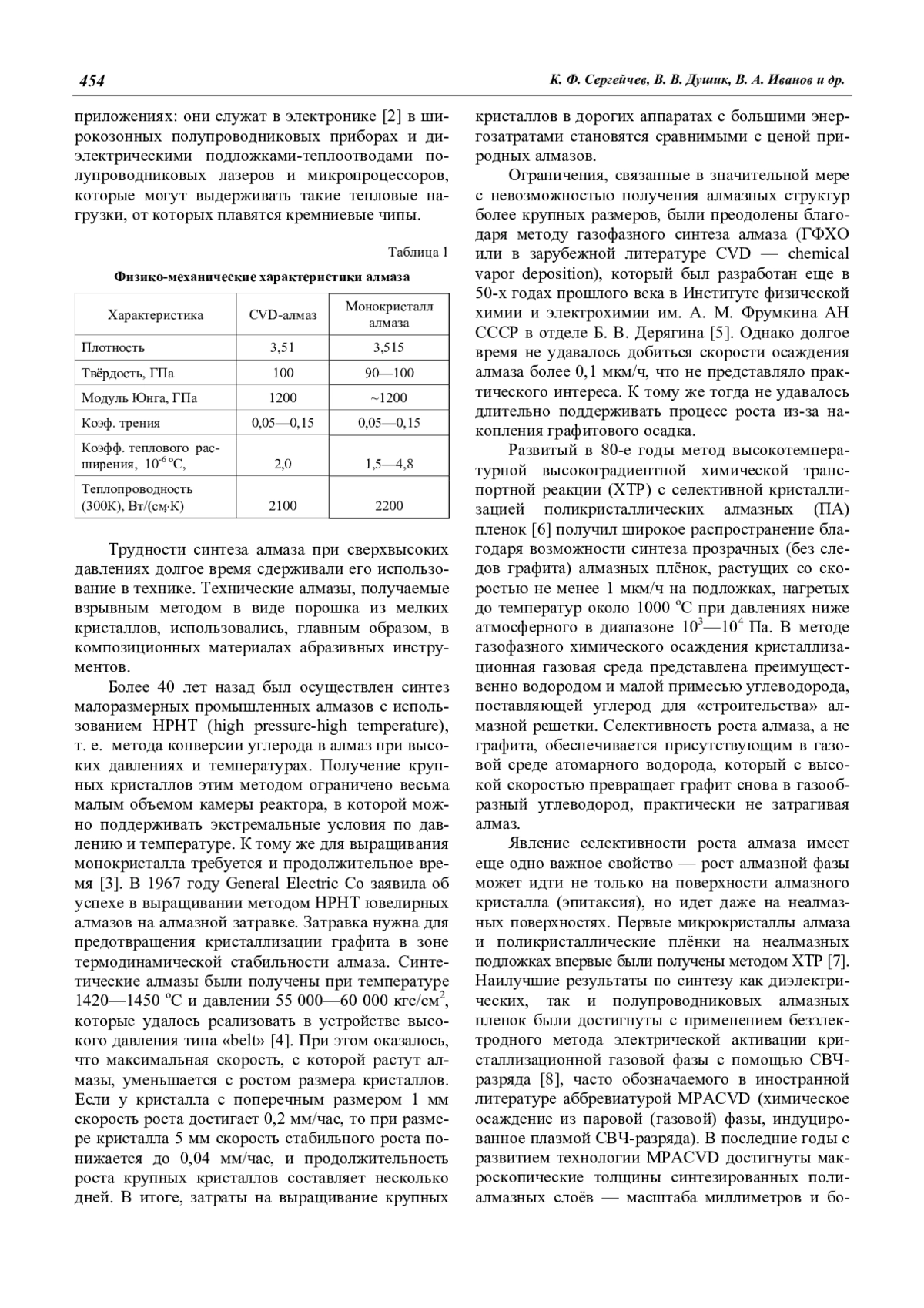

Работа посвящена изучению возможности применения метода плазмохимического синтеза поликристаллических алмазных плёнок в плазме факельного СВЧ-разряда при атмосферном давлении для покрытия рабочей поверхности твердосплавных режущих инструментов с целью увеличения их износостойкости. Режущий инструмент из поликристаллических алмазов находит применение, прежде всего, в станкостроении, автомобильном и сельскохозяйственном машиностроении, авиастроении при точении цветных металлов, титановых, абразивных алюминиевых сплавов, керамических и композиционных материалов. Лучший способ повысить прочность и устойчивость к износу твердосплавных режущих инструментов состоит в том, чтобы на поверхность твердосплавных или PDC-режущих вставок дополнительно нанести монолитный поликристаллический CVD-алмазный слой. Непосредственному нанесению поликристаллического алмазного слоя на поверхность резцов с хорошей адгезией мешает наличие кобальта, цементирующего режущие инструменты. Обсуждаются вопросов выбора лучшего материала и технологии создания изолирующего слоя между алмазом и твердым сплавом и технологии последующего осаждения на него алмазного покрытия в плазме СВЧ-факела.

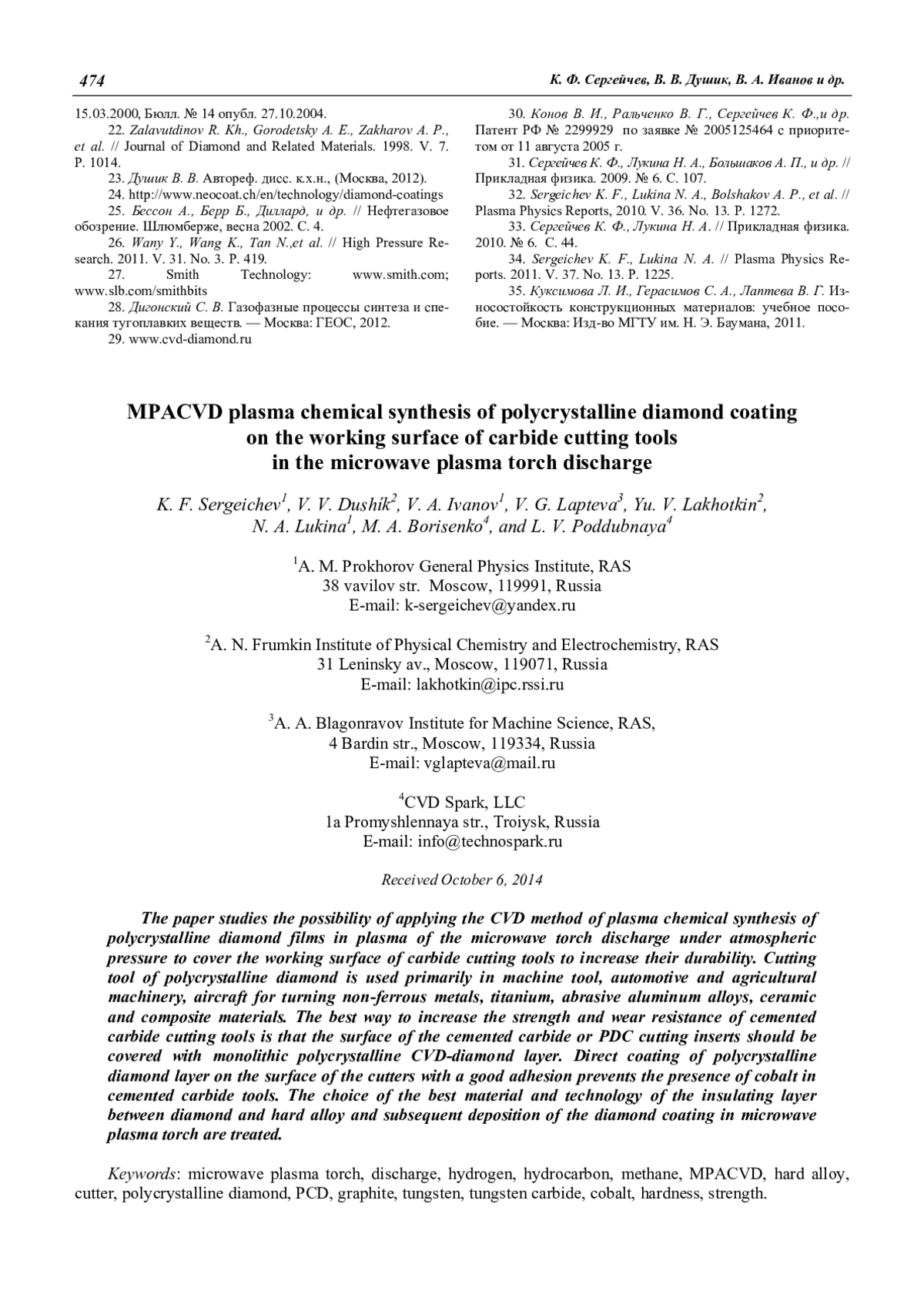

The paper studies the possibility of applying the CVD method of plasma chemical synthesis of polycrystalline diamond films in plasma of the microwave torch discharge under atmospheric pressure to cover the working surface of carbide cutting tools to increase their durability. Cutting tool of polycrystalline diamond is used primarily in machine tool, automotive and agricultural machinery, aircraft for turning non-ferrous metals, titanium, abrasive aluminum alloys, ceramic and composite materials. The best way to increase the strength and wear resistance of cemented carbide cutting tools is that the surface of the cemented carbide or PDC cutting inserts should be covered with monolithic polycrystalline CVD-diamond layer. Direct coating of polycrystalline diamond layer on the surface of the cutters with a good adhesion prevents the presence of cobalt in cemented carbide tools. The choice of the best material and technology of the insulating layer between diamond and hard alloy and subsequent deposition of the diamond coating in microwave plasma torch are treated.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 537.5. Электронные и ионные явления. Разряды. Плазма. Излучения
621.921. Абразивы. Шлифующие и полирующие материалы - eLIBRARY ID
- 22490183

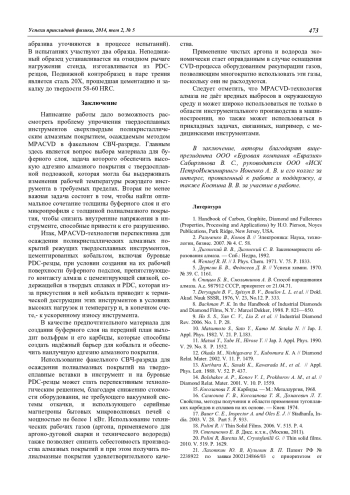

Написание работы дало возможность рассмотреть проблему упрочнения твердосплавных инструментов сверхтвердым поликристаллическим алмазным покрытием, осаждаемым методом MPACVD в факельном СВЧ-разряде. Главным здесь является вопрос выбора материала для буферного слоя, задача которого обеспечить высокую адгезию алмазного покрытия с твердосплавной подложкой, которая могла бы выдерживать изменения рабочей температуры режущего инструмента в требуемых пределах. Вторая не менее важная задача состоит в том, чтобы найти оптимальное сочетание толщины буферного слоя и его микропрофиля с толщиной полиалмазного покрытия, чтобы снизить внутренние напряжения в инструменте, способные привести к его разрушению.
Итак, MPACVD-технология перспективна для осаждения поликристаллических алмазных покрытий режущих твердосплавных инструментов, цементированных кобальтом, включая буровые PDC-резцы, при условии создания на их рабочей поверхности буферного подслоя, препятствующего контакту алмаза с цементирующей связкой, содержащейся в твердых сплавах и PDC, которая изза присутствия в ней кобальта приводит к термической деструкции этих инструментов в условиях высоких нагрузок и температур и, в конечном счете,- к ускоренному износу инструмента.
В качестве предпочтительного материала для создания буферного слоя на передний план выходит вольфрам и его карбиды, которые способны создать надёжный барьер для кобальта и обеспечить наилучшую адгезию алмазного покрытия.
Использование факельного СВЧ-разряда для осаждения полиалмазных покрытий на твердосплавные вставки в инструмент и на буровые PDC-резцы может стать перспективным технологическим решением, благодаря снижению стоимости оборудования, не требующего вакуумной системы откачки, и использующего серийные магнетроны бытовых микроволновых печей с мощностью не более 1 кВт. Использование технических рабочих газов (аргона, применяемого для аргоно-дуговой сварки и технического водорода) также позволяет снизить себестоимость производства алмазных покрытий и при этом получить полиалмазные покрытия удовлетворительного качества.
Применение чистых аргона и водорода экономически стает оправданным в случае оснащения CVD-процесса оборудованием рекуперации газов, позволяющим многократно использовать эти газы, поскольку они не расходуются.
Следует отметить, что MPACVD-технология алмаза не даёт вредных выбросов в окружающую среду и может широко использоваться не только в области инструментального производства в машиностроении, но также может использоваться в прикладных задачах, связанных, например, с медицинскими инструментами.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. Handbook of Carbon, Graphite, Diamond and Fullerenes (Properties, Processing and Applications) by H.O. Pierson, Noyes Publications, Park Ridge, New Jersey, USA.
2. Ральченко В., Конов В. // Электроника: Наука, технологии, бизнес. 2007. № 4. C. 58. EDN: NXAPVR
3. Дигонский В. В., Дигонский С. В. Закономерности образования алмаза. - Спб.: Недра, 1992. EDN: CKRARP
4. Wentorf R. H. // J. Phys. Chem. 1971. V. 75. P. 1833.
5. Дерягин Б. В., Федосеев Д. В. // Успехи химии. 1970. № 39. С. 1161.
6. Спицын Б. В., Смольянинов А. В. Способ наращивания алмаза. А.с. 987912 СССР, приоритет от 21.04.71.
7. Deryaguin B. V., Spitsyn B. V., Bouilov L. L. et al. // Dokl. Akad. Nauk SSSR, 1976, V. 23, No.12. P. 333.
8. Bachman P. K. In the Handbook of Industrial Diamonds and Diamond Films, N.Y.: Marcel Dekker, 1998. P. 821-850.
9. Ho S. S., Yan C. V., Liu Z. et al. // Industrial Diamond Rev. 2006. No. 1. P. 28. EDN: XUHLRP
10. Matsumoto S., Sato Y., Kamo M. Setaka N. // Jap. J. Appl. Phys. 1982. V. 21. P. L183. EDN: XUVEIJ
11. Matsui Y., Yabe H., Hirose Y. // Jap. J. Appl. Phys. 1990. V. 29. No. 8. Р. 1552.
12. Okada M., Nishigavara Y., Kubomura K. A // Diamond Relat. Mater. 2002. V. 11. P. 1479. EDN: AXZPWJ
13. Kurihara K., Sasaki K., Kawarada M., et al. // Appl. Phys. Lett. 1988. V. 52. P. 437.
14. Bolshakov A. P., Konov V. I., Prokhorov A. M., et al. // Diamond Relat. Mater. 2001. V. 10. P. 1559. EDN: LGXINX
15. Косолапова Т. Я. Карбиды. - М.: Металлургия, 1968.
16. Самсонов Г. В., Косолапова Т. Я., Домасевич Л. Т. Свойства, методы получения и области применения тугоплавких карбидов и сплавов на их основе. - Киев: 1974.
17. Bauer C. E., Inspector A. and Oles E. J. // SїadhanЇa, India. 2003. V. 28. Part 5. Р. 933.
18. Polini R. // Thin Solid Films. 2006. V. 515. P. 4. EDN: KHSAWR
19. Степаненко Е. В. Дисс. к.т.н., (Москва, 2011). EDN: QFOZEP
20. Polini R, Baretta M., Crystofanilli G. // Thin solid films. 2010. V. 519. P. 1629.
21. Лахоткин Ю. В, Кузьмин В. П. Патент РФ № 2238922 по заявке 2002124866/03 с приоритетом от 15.03.2000, Бюлл. № 14 опубл. 27.10.2004.
22. Zalavutdinov R. Kh., Gorodetsky A. E., Zakharov A. P., et al. // Journal of Diamond and Related Materials. 1998. V. 7. P. 1014. EDN: LEQVGB
23. Душик В. В. Автореф. дисс. к.х.н., (Москва, 2012). EDN: QGAUVV
24. http://www.neocoat.ch/en/technology/diamond-coatings.
25. Бессон А., Берр Б., Диллард, и др. // Нефтегазовое обозрение. Шлюмберже, весна 2002. С. 4.
26. Wany Y., Wang K., Tan N.,et al. // High Pressure Research. 2011. V. 31. No. 3. P. 419. EDN: PMTHGZ
27. Smith Technology: www.smith.com; www.slb.com/smithbits.
28. Дигонский С. В. Газофазные процессы синтеза и спекания тугоплавких веществ. - Москва: ГЕОС, 2012.
29. www.cvd-diamond.ru.
30. Конов В. И., Ральченко В. Г., Сергейчев К. Ф.,и др. Патент РФ № 2299929 по заявке № 2005125464 с приоритетом от 11 августа 2005 г.
31. Сергейчев К. Ф., Лукина Н. А., Большаков А. П., и др. // Прикладная физика. 2009. № 6. С. 107. EDN: KYPAZF
32. Sergeichev K. F., Lukina N. A., Bolshakov A. P., et al. // Plasma Physics Reports, 2010. V. 36. No. 13. P. 1272. EDN: OHNMAX
33. Сергейчев К. Ф., Лукина Н. А. // Прикладная физика. 2010. № 6. С. 44. EDN: NBFXJN
34. Sergeichev K. F., Lukina N. A. // Plasma Physics Reports. 2011. V. 37. No. 13. P. 1225. EDN: PEPLOZ
35. Куксимова Л. И., Герасимов С. А., Лаптева В. Г. Износостойкость конструкционных материалов: учебное пособие. - Москва: Изд-во МГТУ им. Н. Э. Баумана, 2011.

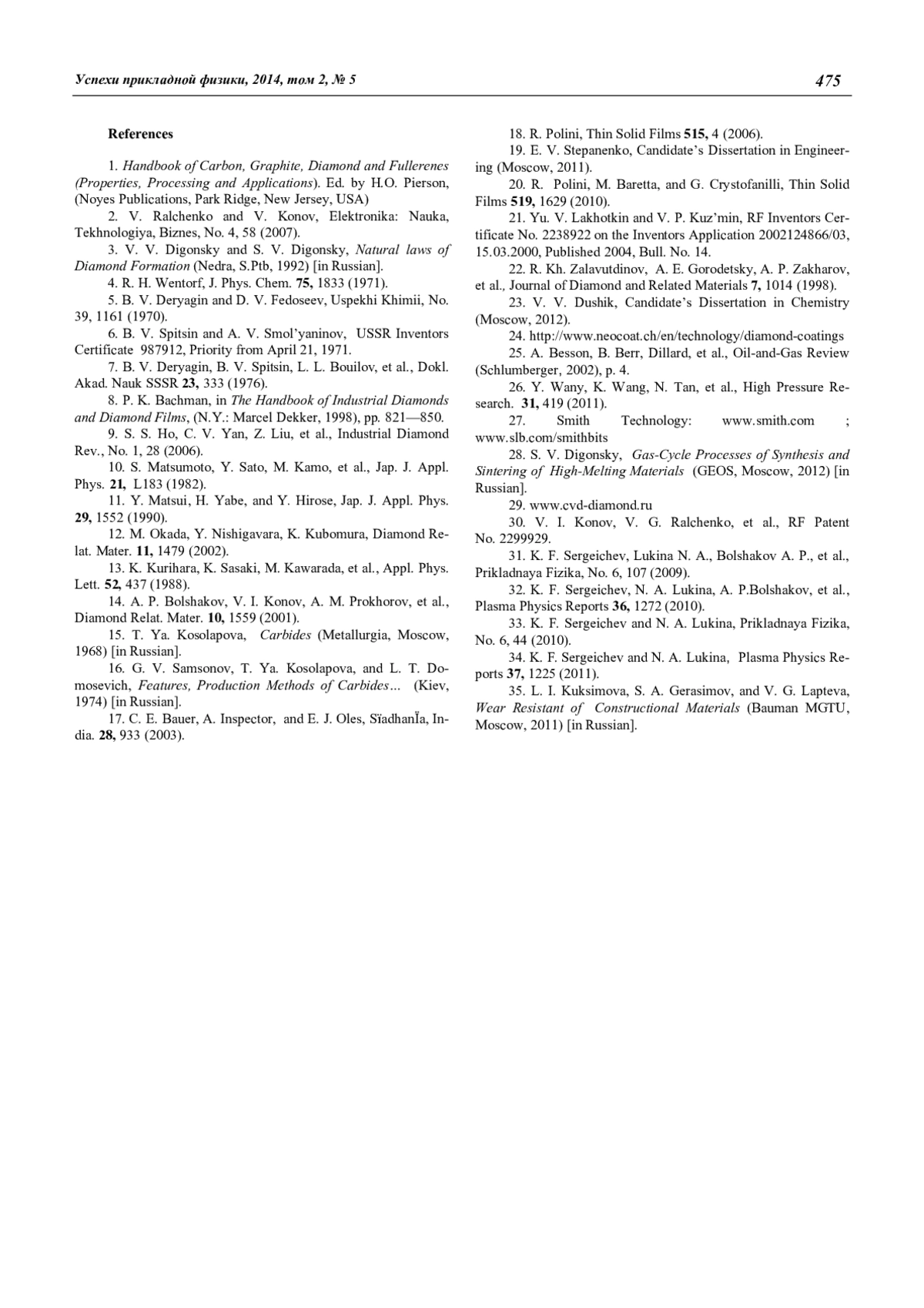

1. Handbook of Carbon, Graphite, Diamond and Fullerenes (Properties, Processing and Applications). Ed. by H.O. Pierson, (Noyes Publications, Park Ridge, New Jersey, USA)
2. V. Ralchenko and V. Konov, Elektronika: Nauka, Tekhnologiya, Biznes, No. 4, 58 (2007).
3. V. V. Digonsky and S. V. Digonsky, Natural laws of Diamond Formation (Nedra, S.Ptb, 1992) [in Russian].
4. R. H. Wentorf, J. Phys. Chem. 75, 1833 (1971).
5. B. V. Deryagin and D. V. Fedoseev, Uspekhi Khimii, No. 39, 1161 (1970).
6. B. V. Spitsin and A. V. Smol’yaninov, USSR Inventors Certificate 987912, Priority from April 21, 1971.
7. B. V. Deryagin, B. V. Spitsin, L. L. Bouilov, et al., Dokl. Akad. Nauk SSSR 23, 333 (1976).
8. P. K. Bachman, in The Handbook of Industrial Diamonds and Diamond Films, (N.Y.: Marcel Dekker, 1998), pp. 821—850.
9. S. S. Ho, C. V. Yan, Z. Liu, et al., Industrial Diamond Rev., No. 1, 28 (2006).
10. S. Matsumoto, Y. Sato, M. Kamo, et al., Jap. J. Appl. Phys. 21, L183 (1982).
11. Y. Matsui, H. Yabe, and Y. Hirose, Jap. J. Appl. Phys. 29, 1552 (1990).
12. M. Okada, Y. Nishigavara, K. Kubomura, Diamond Relat. Mater. 11, 1479 (2002).
13. K. Kurihara, K. Sasaki, M. Kawarada, et al., Appl. Phys. Lett. 52, 437 (1988).
14. A. P. Bolshakov, V. I. Konov, A. M. Prokhorov, et al., Diamond Relat. Mater. 10, 1559 (2001).
15. T. Ya. Kosolapova, Carbides (Metallurgia, Moscow, 1968) [in Russian].
16. G. V. Samsonov, T. Ya. Kosolapova, and L. T. Domosevich, Features, Production Methods of Carbides… (Kiev, 1974) [in Russian].
17. C. E. Bauer, A. Inspector, and E. J. Oles, SїadhanЇa, India. 28, 933 (2003).
18. R. Polini, Thin Solid Films 515, 4 (2006).
19. E. V. Stepanenko, Candidate’s Dissertation in Engineering (Moscow, 2011).
20. R. Polini, M. Baretta, and G. Crystofanilli, Thin Solid Films 519, 1629 (2010).
21. Yu. V. Lakhotkin and V. P. Kuz’min, RF Inventors Certificate No. 2238922 on the Inventors Application 2002124866/03, 15.03.2000, Published 2004, Bull. No. 14.
22. R. Kh. Zalavutdinov, A. E. Gorodetsky, A. P. Zakharov, et al., Journal of Diamond and Related Materials 7, 1014 (1998).
23. V. V. Dushik, Candidate’s Dissertation in Chemistry (Moscow, 2012).
24. http://www.neocoat.ch/en/technology/diamond-coatings 25. A. Besson, B. Berr, Dillard, et al., Oil-and-Gas Review (Schlumberger, 2002), p. 4.
26. Y. Wany, K. Wang, N. Tan, et al., High Pressure Research. 31, 419 (2011).
27. Smith Technology: www.smith.com ; www.slb.com/smithbits
28. S. V. Digonsky, Gas-Cycle Processes of Synthesis and Sintering of High-Melting Materials (GEOS, Moscow, 2012) [in Russian].
29. www.cvd-diamond.ru
30. V. I. Konov, V. G. Ralchenko, et al., RF Patent No. 2299929.
31. K. F. Sergeichev, Lukina N. A., Bolshakov A. P., et al., Prikladnaya Fizika, No. 6, 107 (2009).
32. K. F. Sergeichev, N. A. Lukina, A. P.Bolshakov, et al., Plasma Physics Reports 36, 1272 (2010).
33. K. F. Sergeichev and N. A. Lukina, Prikladnaya Fizika, No. 6, 44 (2010).
34. K. F. Sergeichev and N. A. Lukina, Plasma Physics Reports 37, 1225 (2011).
35. L. I. Kuksimova, S. A. Gerasimov, and V. G. Lapteva, Wear Resistant of Constructional Materials (Bauman MGTU, Moscow, 2011) [in Russian].
