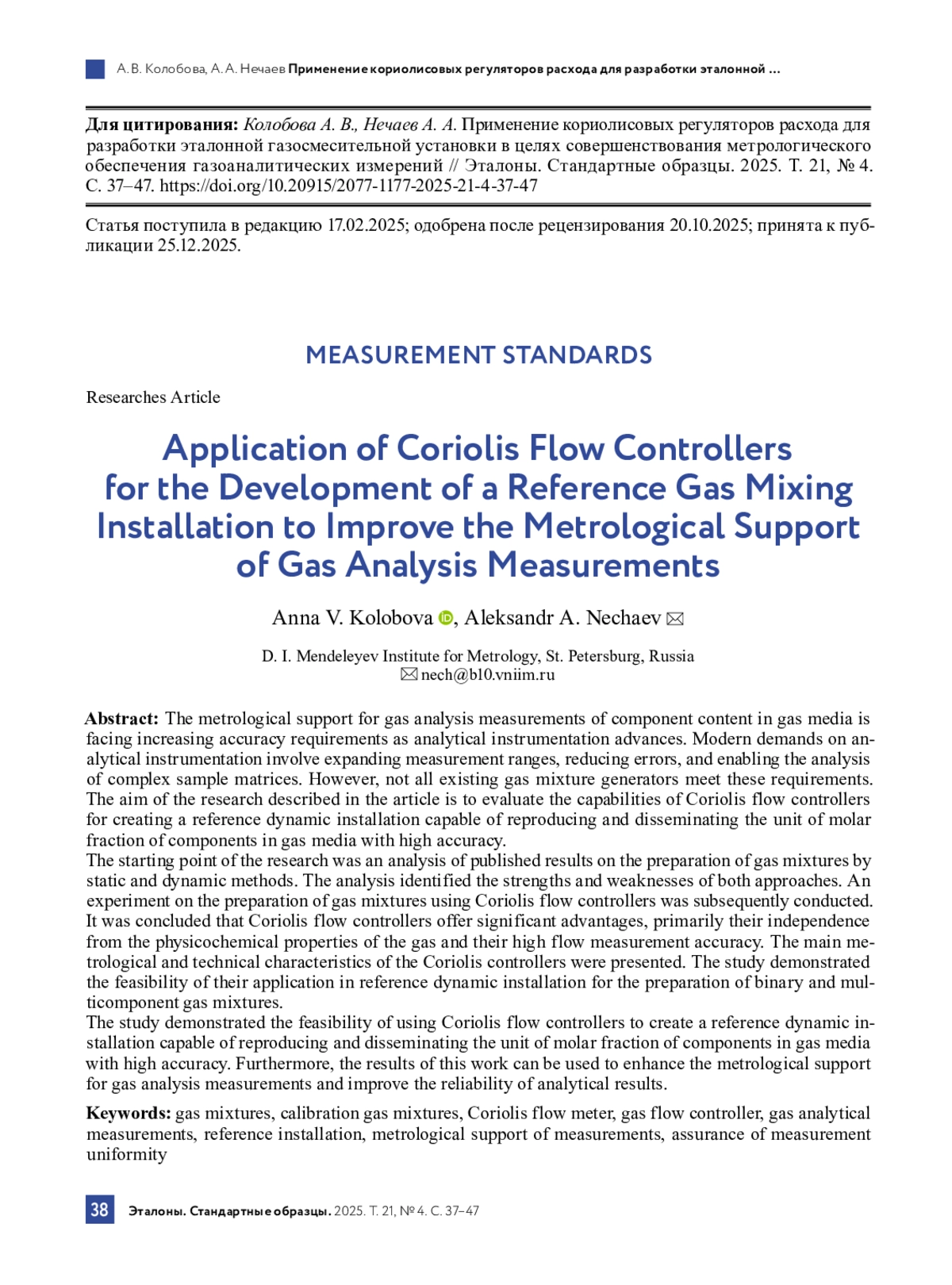

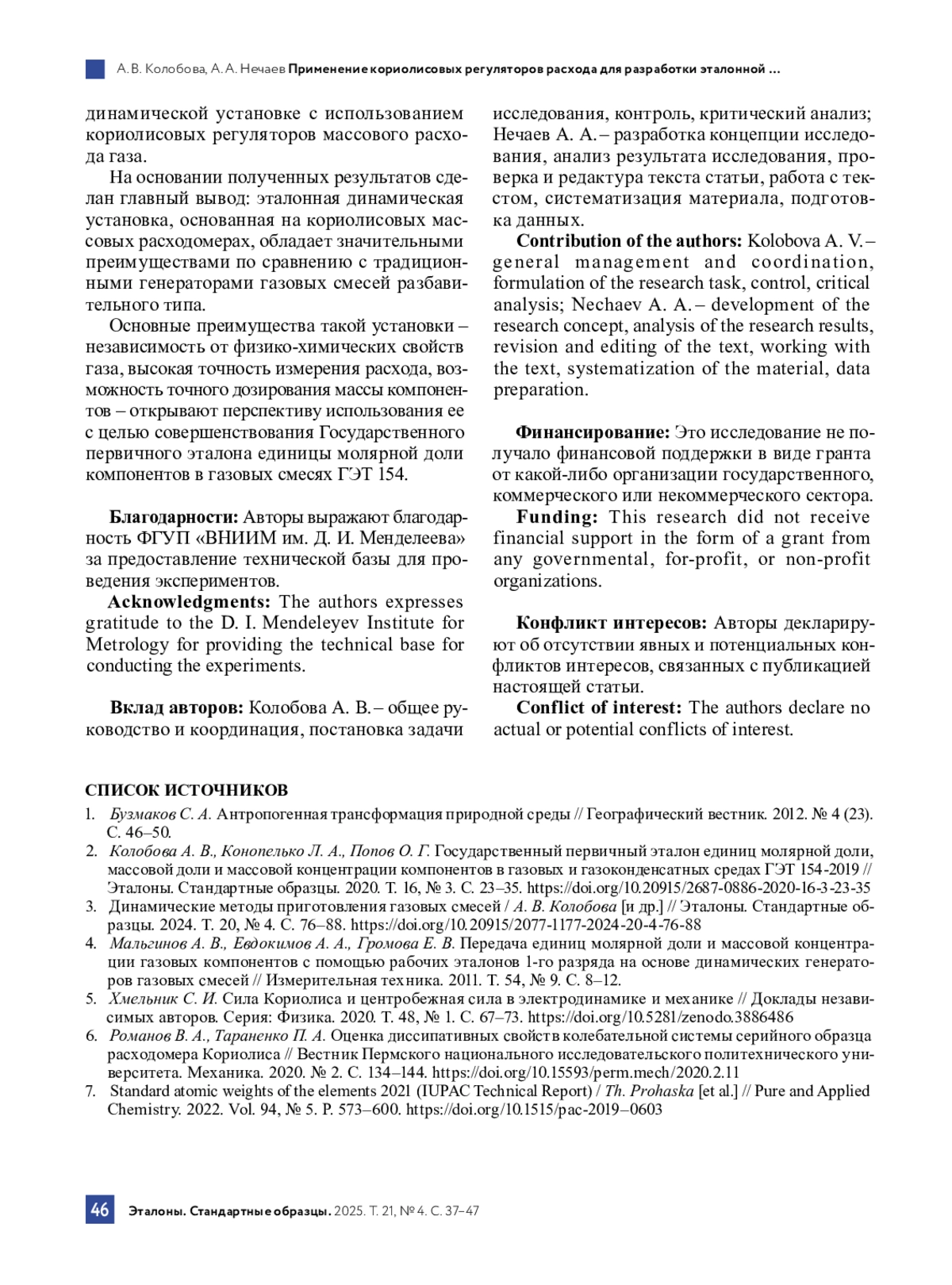

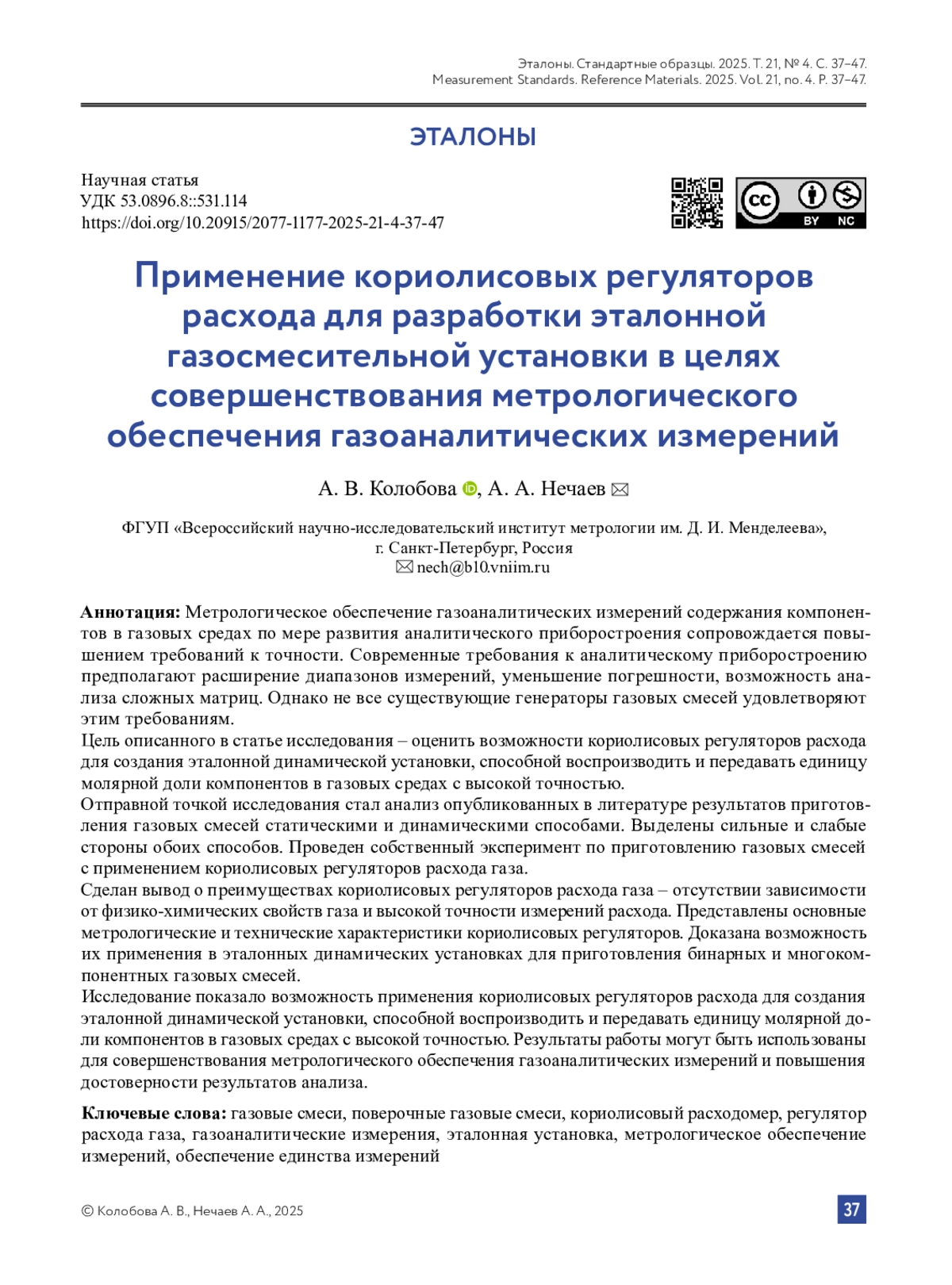

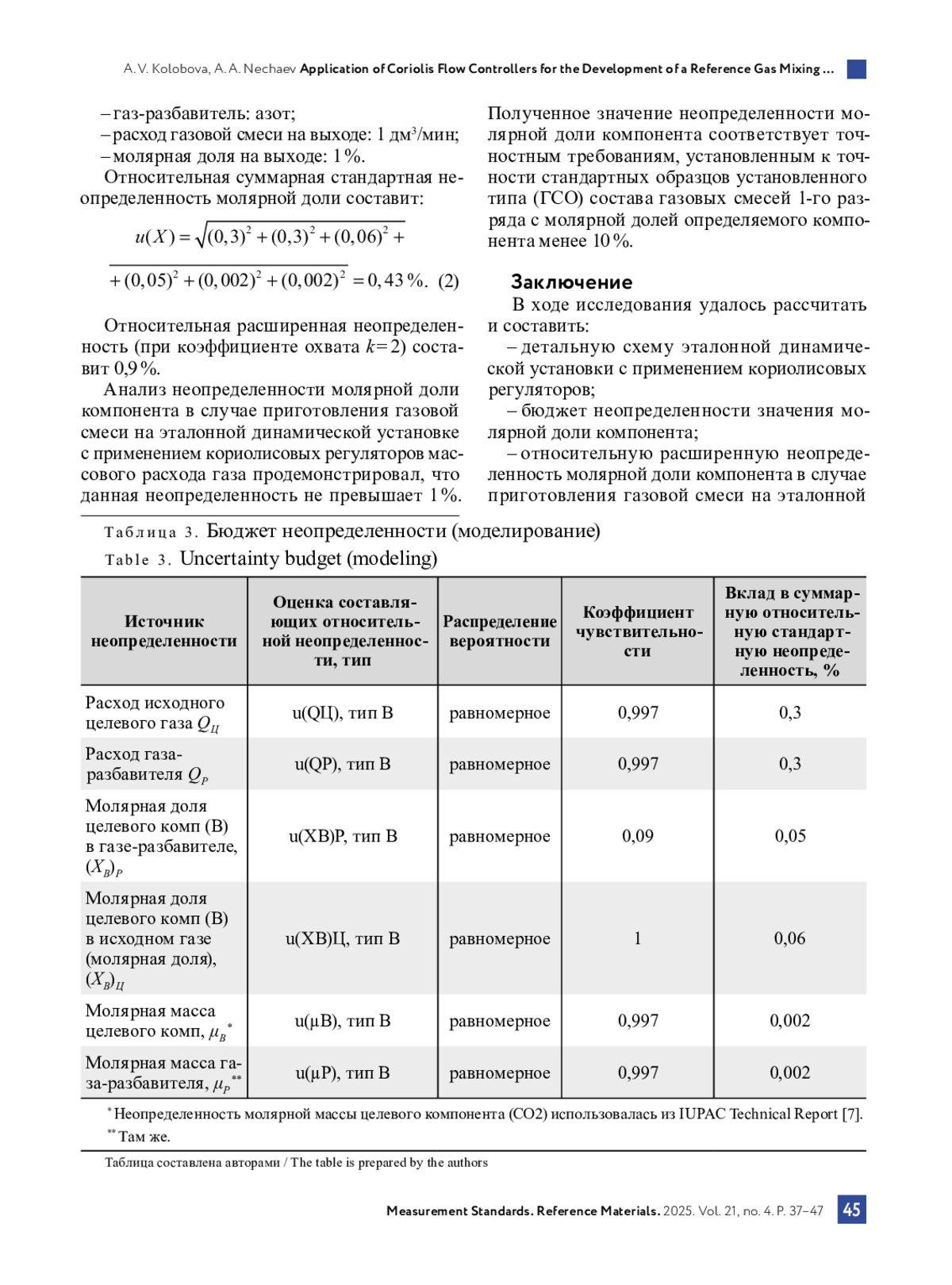

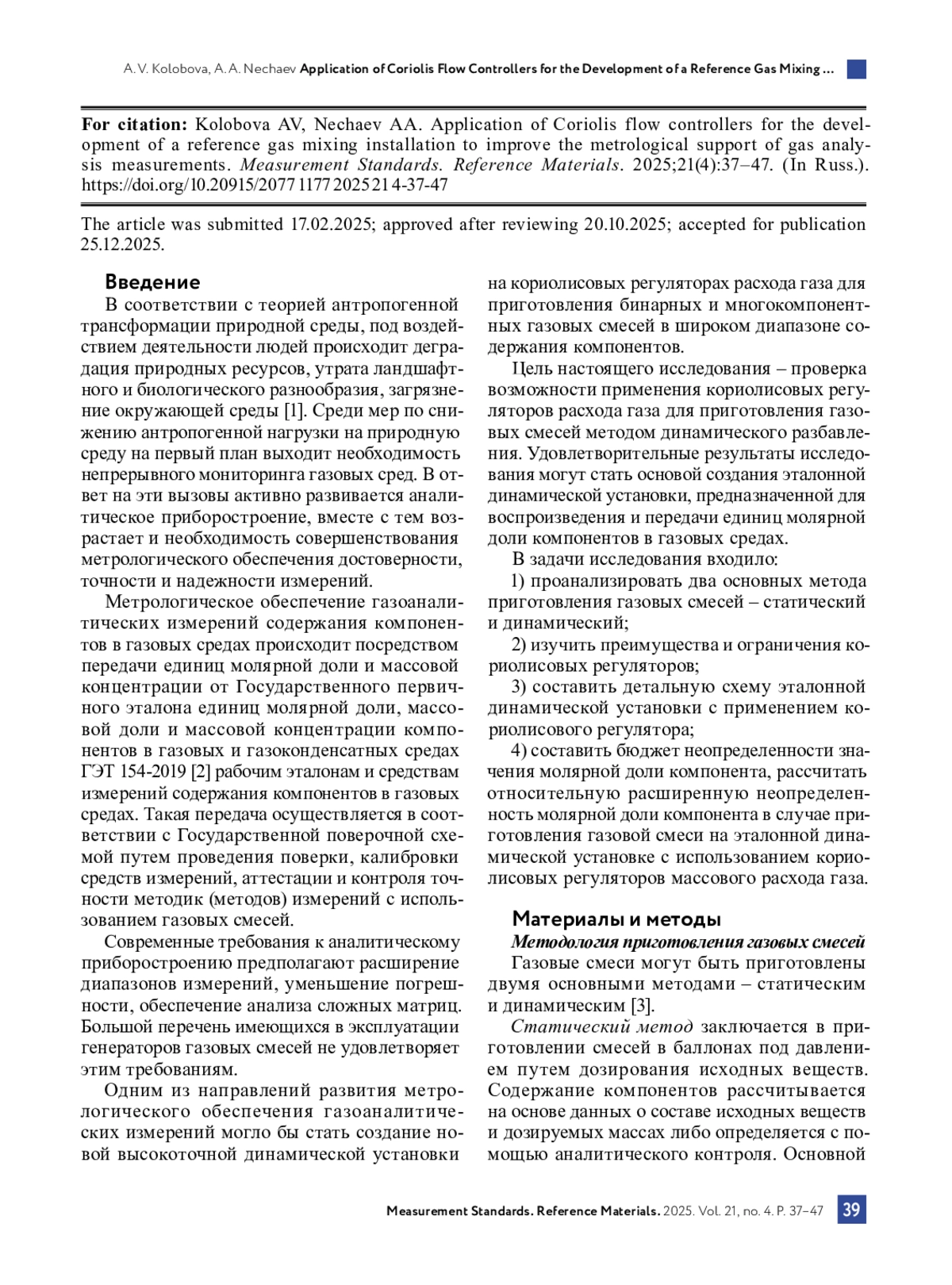

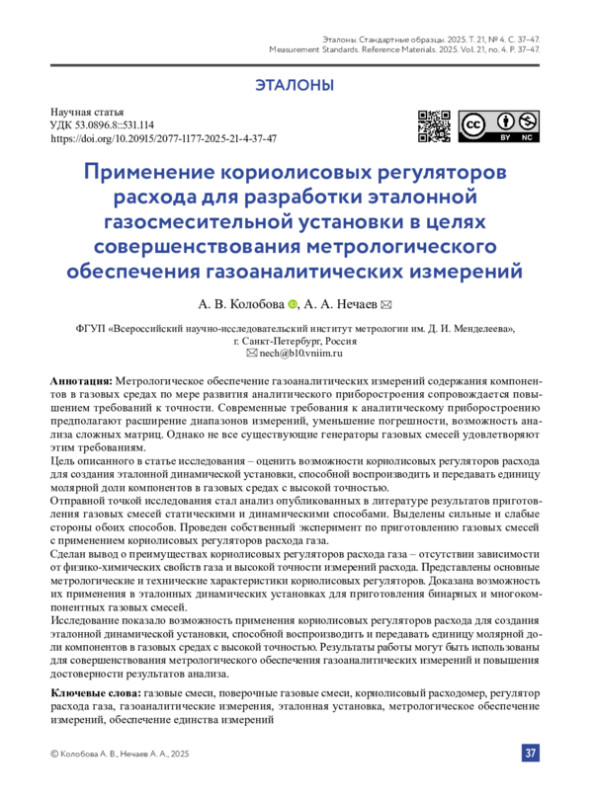

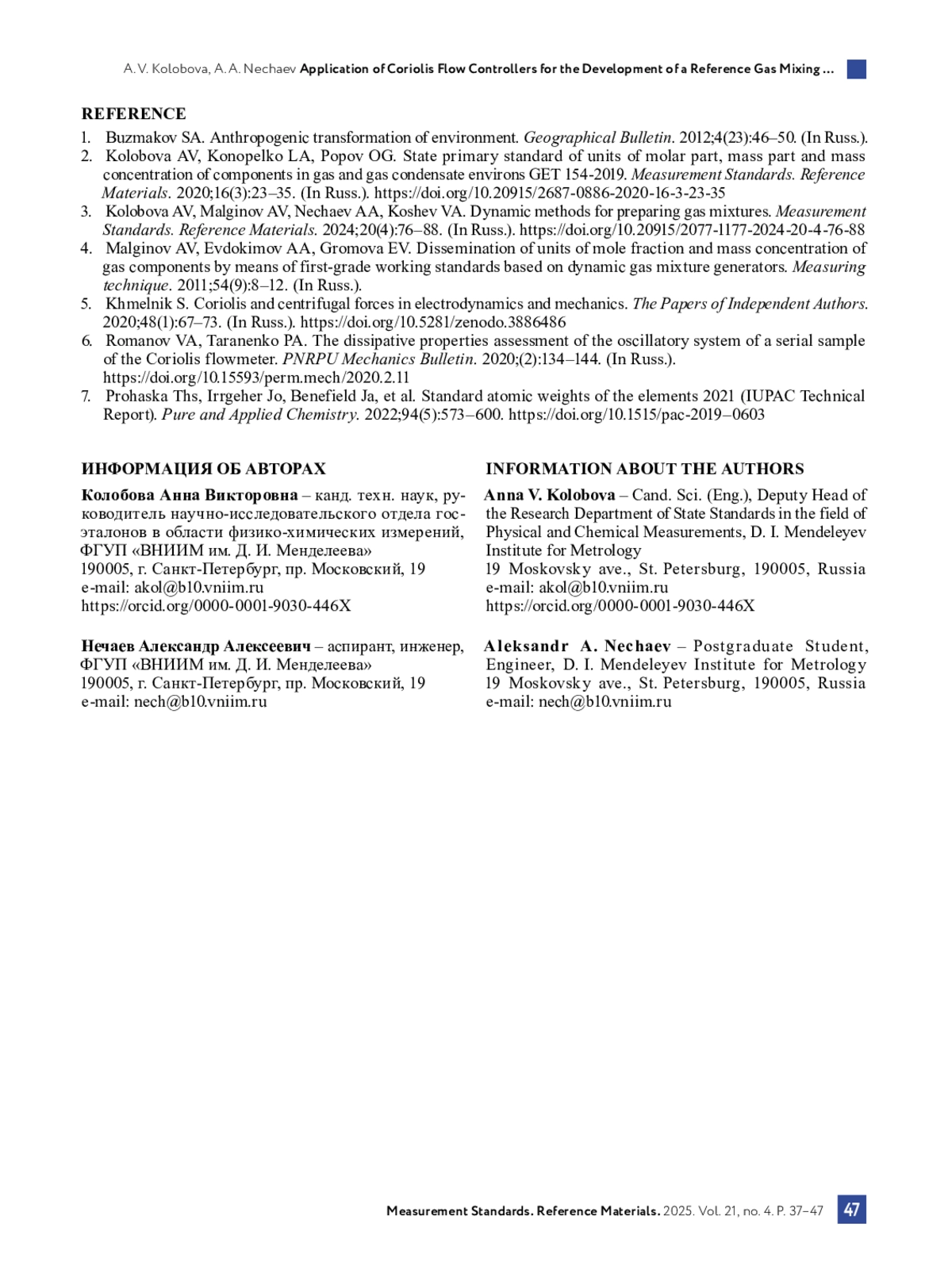

Статья: Применение кориолисовых регуляторов расхода для разработки эталонной газосмесительной установки в целях совершенствования метрологического обеспечения газоаналитических измерений (2025)

В этом разделе продолжается публикация сведений о типах СО, которые были утверждены Приказами Росстандарта с августа 2025 г. по середину ноября 2025 г. в соответствии с Административным регламентом, в который были внесены изменения согласно Приказу Росстандарта № 14042. Изменения внесены в целях реализации № 496-ФЗ3. С 1 января 2021 г. типы СО утверждаются Приказами Росстандарта в соответствии с Приказом Минпромторга России № 29054. В свободном доступе подробные сведения об утвержденных типах СО можно посмотреть в разделе «Утвержденные типы стандартных образцов» ФИФ ОЕИ по ссылке https://fgis. gost. ru/ на сайте ФГИС Росстандарта.

Архитектура и функциональность измерительных систем непрерывно усложняются. Вслед за тем неуклонно возрастает необходимость в совершенствовании их метрологического обеспечения, включая разработку новых подходов к поверке, калибровке и оцениванию неопределенности измерений в условиях динамического и интеллектуального взаимодействия компонентов. На основе анализа публикаций сформулированы ключевые этапы и тенденции развития измерительных систем, обусловленные процессами информатизации, автоматизации и повышения их функциональной многозадачности.

Показано, как внедрение современных цифровых технологий, методов предиктивной аналитики и искусственного интеллекта трансформирует роль измерительных систем в управлении технологическими процессами, обеспечивая не только точный контроль параметров, но и активное участие в их регулировании и оптимизации.

Особое внимание уделено влиянию этих изменений на повышение качества выпускаемой продукции за счет более глубокой и оперативной аналитики.

Также затронуты актуальные вопросы терминологической согласованности, возникающие в результате интеграции информационных и измерительных технологий, что требует унификации понятийного аппарата в метрологии и смежных областях.

Подчеркивается важность междисциплинарного подхода для обеспечения достоверности, воспроизводимости и сопоставимости измерений в современных цифровых производственных средах. Работа направлена на формирование основы для дальнейшего развития метрологической инфраструктуры в условиях цифровой трансформации промышленности.

Мобильные метрологические комплексы находятся в эксплуатации преимущественно на открытом воздухе, с высокой интенсивностью производственных нагрузок, в постоянно меняющихся условиях применения. Важным фактором обеспечения функционирования мобильных метрологических комплексов является обоснованное определение их остаточного ресурса.

Однако для обоснования остаточного ресурса мобильных метрологических комплексов не всегда в полном объеме очевидны критерии оценки предельного состояния рабочих эталонов и средств измерений из их состава. Тематика метрологической надежности таких средств измерений раскрыта в многочисленных научных статьях, тем не менее, вопросы определения предельного состояния и оценивания остаточного ресурса мобильных метрологических комплексов в полной мере не решены и требуют дальнейшей проработки.

Представленное исследование имело целью обосновать критерии предельного состояния мобильных метрологических комплексов на основе риск-ориентированного подхода.

Риски выявлены методом анализа конструктивных и функциональных особенностей мобильных метрологических комплексов в триаде подсистем: транспортной, измерительной, обеспечивающей.

Выполнены математические расчеты признаков и критериев предельного состояния мобильных метрологических комплексов. Признаки и критерии основаны на учете уровня рисков от скрытых метрологических отказов средств измерений на межповерочных интервалах.

Обоснован подход к определению показателей рисков с учетом динамики изменения метрологических характеристик рабочих эталонов и средств измерений в процессе эксплуатации. Установлены признаки и критерии наступления предельного состояния подсистем мобильных метрологических комплексов, показатели для оценивания срока службы и остаточного ресурса мобильных метрологических комплексов. Определены основные соотношения для расчета показателей с учетом возможных рисков от возникновения скрытых метрологических отказов.

Представленные в статье выводы адресованы метрологам для повседневной эксплуатации мобильных метрологических комплексов. Установленные в исследовании показатели, критерии и признаки могут быть использованы при оценивании состояния, обосновании и продлении ресурса мобильных метрологических комплексов с учетом рисков от возникновения скрытых метрологических отказов.

В статье проанализировано современное состояние и перспективы развития высокотемпературной дилатометрии. Приведены основные определения и понятия. Рассмотрены основные типы дилатометров, использующих контактные (механические) и дистанционные (оптические) методы измерений; описаны некоторые конкретные установки. Проанализированы ограничивающие факторы известных методов. Технический прогресс, продуцирующий материалы с новыми свойствами, требует создания подходов для исследования характеристик и возможностей применения таких материалов, а также, возможно, прогнозирования направлений современного материаловедения. Проанализированы технические приемы, которые могут обеспечить дальнейший прогресс в технике высокотемпературной дилатометрии. Представленный обзор обращен к исследователям – метрологам, материаловедам, физикам, работающим в области дилатометрии, а также к специалистам, создателям средств измерений.

ГОСТ 1497– 2023 «Металлы. Методы испытаний на растяжение» устанавливает в качестве основы для оценивания показателей прочности и пластичности механических свойств стали стандартный образец утвержденного типа. Однако до создания в 2024 году стандартного образца утвержденного типа механических свойств стали марки 12Х18Н10Т ГСО 12792-2024 в распоряжении метрологических служб не было стандартного образца утвержденного типа для оценивания пластичности. Единственно доступный до 2024 года стандартный образец утвержденного типа механических свойств стали марки 20 ГСО 11854-2021 аттестован только по показателям прочности.

Цель исследования – разработать и аттестовать стандартный образец механических свойств стали, аттестованный по показателям пластичности – относительному удлинению после разрыва δ5 и относительному сужению после разрыва ψ.

Исходный материал для изготовления стандартного образца – прокат сортовой горячекатаный круглого сечения по ГОСТ 2590– 2006 из стали марки 12Х18Н10Т по ГОСТ 5632– 2014. Однородность материла исследована по ГОСТ 1497– 2023 одновременно с определением аттестованных значений и значений абсолютных расширенных неопределенностей аттестованных значений стандартного образца. Измерения в уральском филиале ВНИИМ им. Д. И. Менделеева проведены по методике измерений относительного удлинения после разрыва при статическом растяжении образцов сталей М.265.002/RA. RU.311866/2024; по методике измерений относительного сужения площади поперечного сечения после разрыва при статическом растяжении образцов сталей М.265.003/RA. RU.311866/2024. Использованы средства измерений: Государственный рабочий эталон единицы силы 1-го разряда в диапазоне значений от 2 до 200 кН; эталон единицы длины 4-го разряда – микроскоп видеоизмерительный серии MBZ, MBZ‑500ТТ ЧПУ. Оценивание однородности материала стандартного образца соответствует разделу 7 ГОСТ ISO Guide 35–2015.

В статье представлены: описание процесса разработки стандартного образца утвержденного типа механических свойств стали марки 12Х18Н10Т ГСО 12792-2024; методология применения; реальный пример использования стандартного образца для контроля точности результатов измерений механических свойств при статическом испытании металлов на растяжение.

Стандартный образец утвержденного типа механических свойств стали марки 12Х18Н10Т ГСО 12792-2024 предназначен для аттестации и валидации методик измерений механических свойств при статическом испытании металлов на растяжение, контроля точности результатов измерений показателей пластичности при статическом испытании металлов на растяжение, контроля испытательных разрывных машин в части проверки программного обеспечения по ГОСТ 1497– 2023.

Новые правила ведения Федеральной государственной информационной системы «Зерно» повышают требования к оперативности и достоверности вносимых сведений о результатах измерений показателей качества зерна. Один из основных показателей для приемки зерна и передачи данных во ФГИС «Зерно» – массовая доля сырой клейковины, которую определяют с помощью ИК-анализаторов состава зерна утвержденного типа. ИК-анализаторы нуждаются в своевременной поверке. Разработка новых доступных средств поверки является актуальной.

Цель описанного в статье исследования – разработка методики измерений и стандартных образцов массовой доли сырой клейковины в зерне и муке для сокращения времени и средств на проведение поверок ИК-анализаторов и, в конечном счете, повышения точности проводимых ИКанализаторами измерений.

С данной целью исследованы влияющие на результаты измерений факторы, оценены вклады каждого влияющего фактора. В результате для повышения точности измерений предложен целый ряд подходов. Во-первых, использование дистиллированной воды с регламентированной температурой для отмывания клейковины. Во-вторых, замена ручного способа механизированным, применение более точных весов, использование пресса для отжима клейковины. В-третьих, рекомендованы предварительное определение массовой доли влаги исходной навески зерна (муки) для дальнейшего расчета массы навески и некоторые другие условия.

В статье приведены характеристики разработанной авторами публикации ФР.1.31.2025.50337 «ГСИ. Методика измерений массовой доли сырой клейковины в зерне и муке» и результаты исследования метрологических характеристик стандартных образцов массовой доли сырой клейковины в зерне и муке, аттестованных с применением этой методики.

Применение данной методики позволит серийно выпускать стандартные образцы для метрологического обеспечения измерений содержания клейковины. Внедрение стандартных образцов сделает средства поверки ИК-анализаторов доступными для региональных метрологических центров. Аккредитованные испытательные лаборатории смогут самостоятельно проводить контроль точности. В целом вырастет качество метрологических услуг для предприятий зерноперерабатывающего комплекса.

Широкое распространение датчиков измерения относительной влажности непрерывного действия повлекло необходимость передачи единицы относительно влажности по месту их эксплуатации. Применение с этой целью солевых гигростатов существенно ограничено их недостаточным диапазоном и необходимостью использования эталонного гигрометра. Авторы статьи предлагают способ расширить номенклатуру применяемых солевых растворов. В ходе предварительного анализа ими выбраны солевые растворы на основе солей MgNO3, LiCl, MgCl2, CsCl, NaCl, KNO3, MnSO4. Затем солевые растворы исследованы на воспроизводимость значения относительной влажности после различных тепловых режимов. Моделирование подтвердило возможность обеспечения распределения температуры, не превышающей 0,1 ºC, в пределах рабочей зоны колбы. Представленные результаты показывают, что значение относительной влажности всех солевых растворов не выходит за пределы ± 0,6 % после пониженной и повышенной температуры. Экспериментально установлены значения воспроизводимой относительной влажности для растворов LiCl, MgCl2, Mg(NO3)2, CsCl, MnSO4, KNO3. На основе обобщения полученных данных предложено применение термостатированных солевых ячеек для воспроизведения фиксированного значения относительной влажности, что позволит отказаться от применения эталонных гигрометров при передаче единицы. Кроме того, представлен проект расширенной поверочной схемы. Опубликованные результаты могут быть полезны разработчикам средств измерения относительной влажности и специалистам в области обеспечения и контроля параметров окружающей среды.

В Российской Федерации создан опытный образец Государственного первичного специального эталона единицы объемного расхода природного газа при давлении до 10 МПа на основе трубопоршневой установки (поршневого прувера) с четырьмя параллельно подключенными цилиндрами, имеющими внутренний диаметр 500 мм. В конструкции эталона реализуется одновременный активный привод четырех поршней в цилиндрах посредством штоков, соединенных с общим штоком гидравлической системы.

В ходе описанного в статье исследования составлено уравнение измерений, включающее 23 влияющих параметра. Уравнение определяет величину объемного расхода через калибруемый эталон сравнения в составе Государственного первичного специального эталона с учетом (а) объемного расхода газа, воспроизводимого трубопоршневой установкой; (б) изменения объемного расхода в результате изменения количества газа в присоединенном («мертвом») объеме за время измерений; (в) объемного расхода перетечек газа между камерами цилиндров через уплотнения поршней. На основе уравнения измерений проведена оценка расширенной неопределенности (k = 2) воспроизведения объемного расхода газа и определен процентный вклад отдельных входных параметров в бюджете неопределенности измерений при различных режимах.

По результатам проведенных расчетов подтверждены показатели точности измерений Государственного первичного специального эталона, заявленные в техническом задании на его создание.

В статье рассмотрено решение задачи метрологического обеспечения устройств синхронизированных векторных измерений. Дан обзор алгоритмов обработки сигналов, позволяющих вычислять параметры синхронизированных векторов напряжения и силы тока в электрических сетях – модуль, фазу, мгновенную частоту и скорость изменения частоты. Представлены два разработанных и исследованных авторами алгоритма. Первый алгоритм построен по структуре, рекомендованной международными стандартами для устройств синхронизированных векторных измерений. Данный алгоритм основан на переносе спектра основной гармоники сигнала на низкую частоту и выделении информативного сигнала с помощью цифрового фильтра нижних частот. Для создания алгоритма авторы использовали специально спроектированный набор фильтров, динамически выбираемых в зависимости от частоты основной гармоники входного сигнала. Второй предложенный авторами алгоритм – параметрический алгоритм, примененный к расширенной модели сигнала, включающей, кроме синусоидальных, также линейно частотно-модулированные компоненты. Изложен математический метод нахождения оптимальной оценки параметров синхронизированных векторов, соответствующий разложению сигнала в базисе линейно частотно-модулированных сигналов. Рассмотрены преимущества и ограничения разработанных алгоритмов применительно к эталонам и средствам измерений, а также даны практические рекомендации по их использованию. Представленные алгоритмы реализованы в программном обеспечении Государственного первичного эталона единиц электроэнергетических величин.

В Российской Федерации идет работа по созданию национального эталона единицы объемного расхода сточных вод наивысшей точности. За основу создания эталона взята практика измерений количества сточных вод в напорных и безнапорных трубопроводах (открытых каналах). При измерениях расхода воды в напорных трубопроводах накоплен значительный опыт и выстроена система метрологического обеспечения средств измерений. Однако измерения расхода воды в безнапорных трубопроводах – пока достаточно сложная метрологическая задача в силу гидродинамических особенностей формирования безнапорного небурного потока воды и недостатков существующей системы метрологического обеспечения.

Авторы статьи рассмотрели результаты первого этапа создания эталона единицы объемного расхода сточных вод наивысшей точности – создания макета исходного эталона.

Создание макета началось с анализа публикаций (Роспатент, Espacenet, Scopus, eLIBRARY. RU, ФГИС Росстандарта и др.) по заявленной теме. На основании обзора были выбраны технические и технологические решения, реализованные в основных системах макета и затем апробированные. Например, представлены подходы, которые позволят сформировать развитое небурное течение потока в открытом канале (лотке) с близким к двумерному профилем скорости в его поперечном сечении и обеспечат заданные метрологические характеристики в диапазоне объемного расхода QV от 1 до 100 м3/ч.

Апробированные перспективные технические решения в основных системах макета эталона позволили реализовать небурное течение потока в открытом канале (лотке); обеспечить заданные метрологические характеристики в заявленном диапазоне объемного расхода QV от 1 до 100 м3/ч; обеспечить поддержание температуры воды в баке накопительном и водяном контуре в заданном диапазоне температур от 15 до 25 °C; разработать инженерные рекомендации по определению тепловых притоков к воде в контуре макета эталона для формирования требований к мощности системы охлаждения воды на основе промышленно выпускаемых холодильных установок (чиллеров). Представленные в статье результаты экспериментальных исследований позволят приступить к проектированию и созданию исходного эталона единицы объемного расхода сточных вод.

Создание собственного национального эталона единицы объемного расхода сточных вод наивысшей точности укрепит метрологический суверенитет и авторитет Российской Федерации на международной арене.
