Статья: Вакуумное ультрафиолетовое излучение ртутного разряда при давлении буферного газа менее 1 Торр (2016)

Читать

Читать онлайн

Активное развитие направления фотохимической очистки воздуха за счёт наработки озона и активных радикалов привело к повышенному спросу на мощные и эффективные источники УФ-излучения с длиной волны 185 нм. В настоящее время КПД таких источников невысок, а закономерности генерации ВУФ-излучения газоразрядными лампами низкого давления изучены в недостаточной мере. В данной работе приведены результаты экспериментального исследования потока и КПД генерации излучения на длине волны 185 нм при низких давлениях (0,1—2 Торр) газовой смеси неон-аргон. Показана принципиальная возможность увеличения эффективности генерации ВУФ-излучения существующих газоразрядных ламп низкого давления.

Very rapid development of photochemical air purification due to the production of ozone and active radicals led to increased demand for powerful and efficient sources of the UV radiation at a wavelength of 185 nm. Nowadays the efficiency of the VUV sources is not high enough and the principles of the VUV generation by low-pressure discharge lamps are not well understood. This paper presents the results of experimental studies of flow and efficiency of the generation of radiation at a wavelength of 185 nm at low pressures (0.1—2 Torr) of gas mixture (neon and argon). The principal possibility of improving the existing low-pressure discharge lamps designed to generate the VUV radiation is stated.

Ключевые фразы: газоразрядная лампа, ртутная плазма низкого давления, инертный газ, вакуумное уф-излучение

Автор (ы): Левченко Владимир Александрович, Василяк Леонид Михайлович , Костюченко Сергей Владимирович, Кудрявцев Николай Николаевич, Свитнев Сергей Александрович, Шаранов Евгений Павлович

Журнал: УСПЕХИ ПРИКЛАДНОЙ ФИЗИКИ

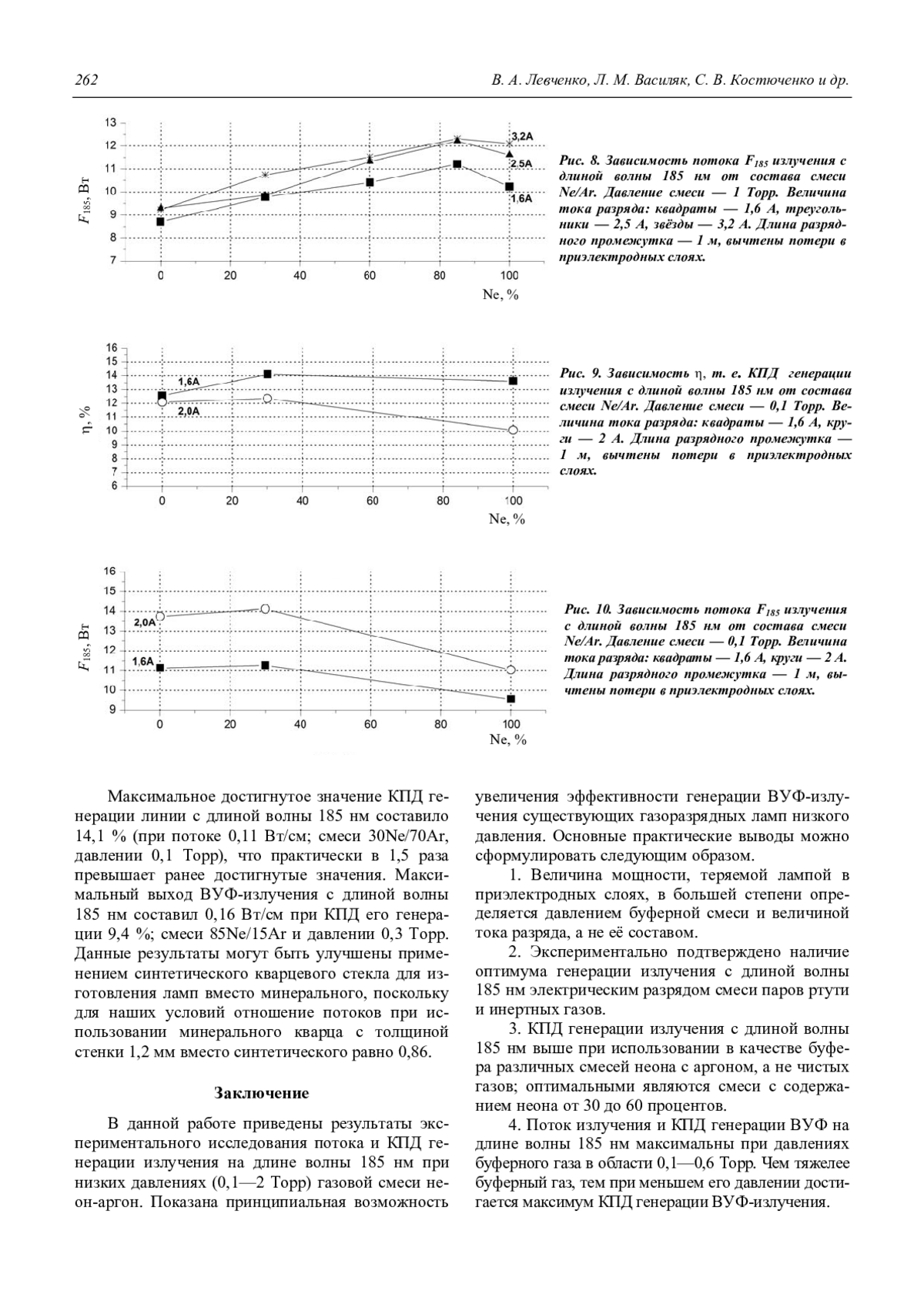

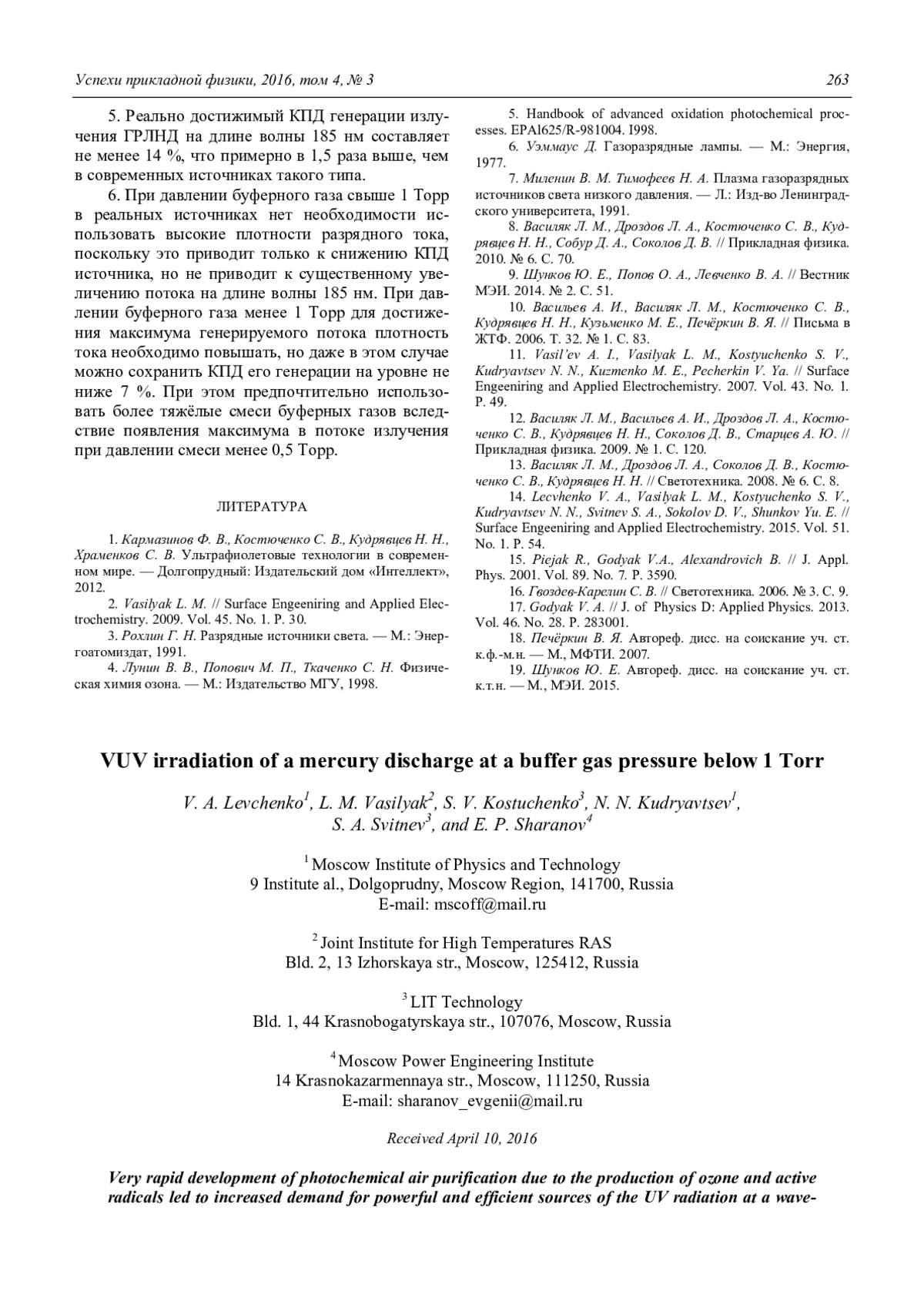

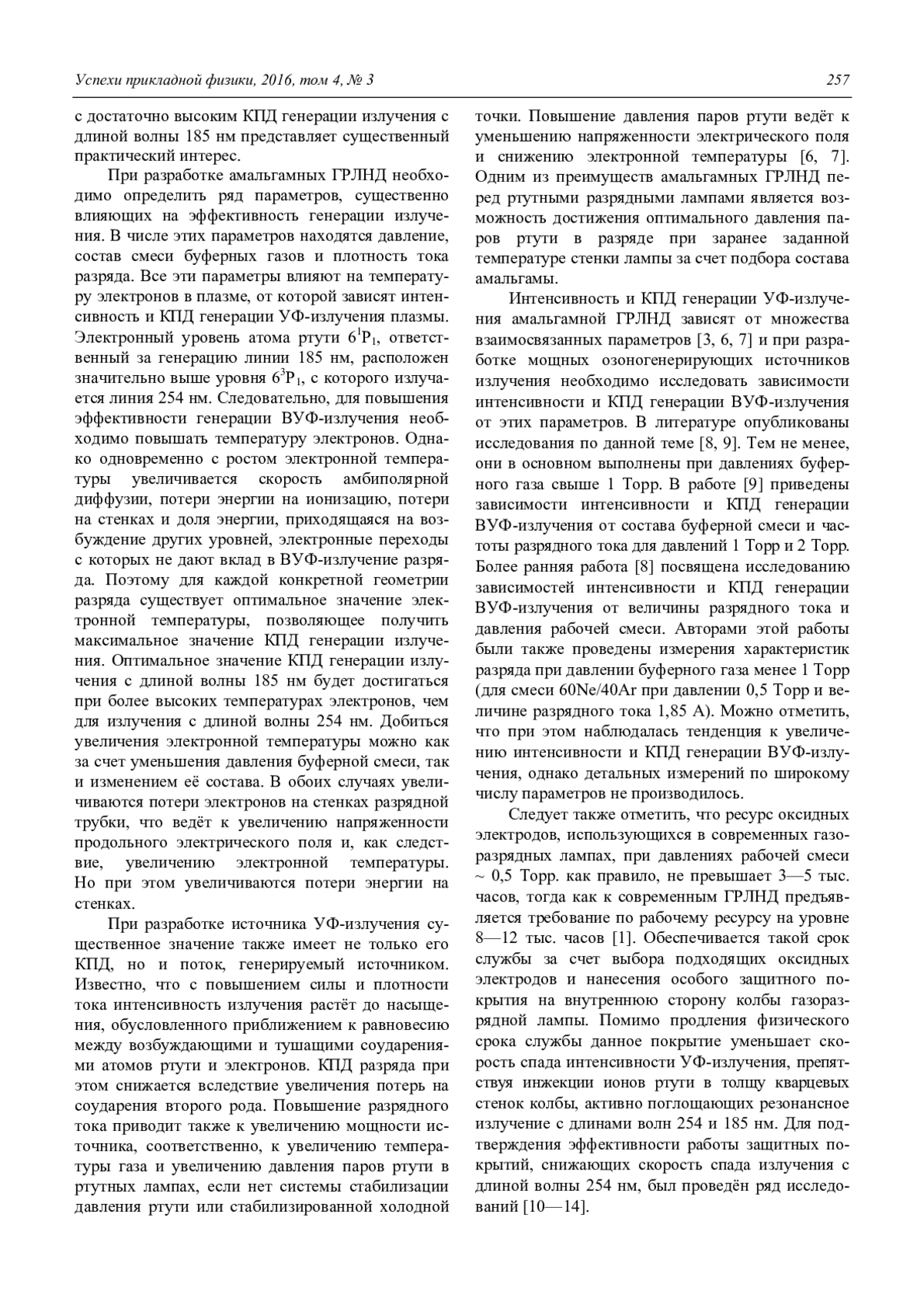

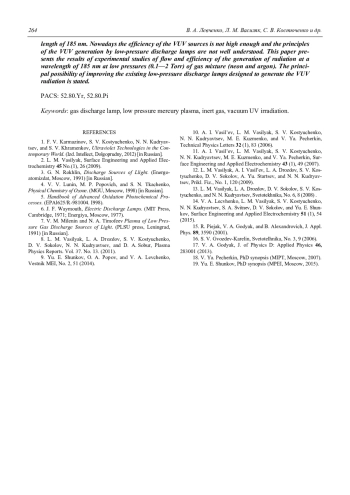

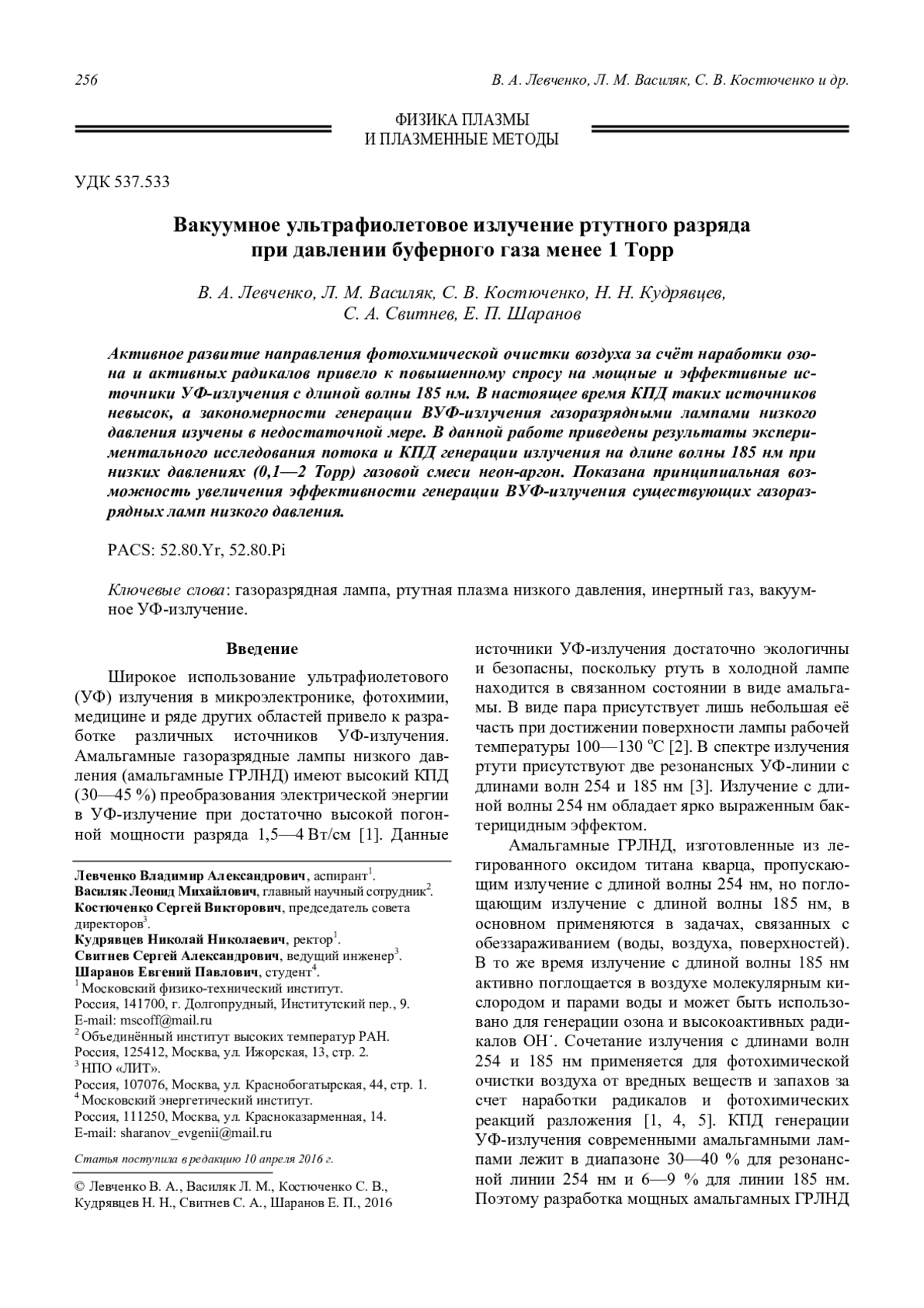

Предпросмотр статьи

Идентификаторы и классификаторы

SCI: Физика
УДК: 537.533. Электронные (катодные) пучки и геометрическая оптика. Электронная оптика
eLIBRARY ID: 26505443

Для цитирования:

ЛЕВЧЕНКО В. А., ВАСИЛЯК Л. М., КОСТЮЧЕНКО С. В., КУДРЯВЦЕВ Н. Н., СВИТНЕВ С. А., ШАРАНОВ Е. П. ВАКУУМНОЕ УЛЬТРАФИОЛЕТОВОЕ ИЗЛУЧЕНИЕ РТУТНОГО РАЗРЯДА ПРИ ДАВЛЕНИИ БУФЕРНОГО ГАЗА МЕНЕЕ 1 ТОРР // УСПЕХИ ПРИКЛАДНОЙ ФИЗИКИ. 2016. ТОМ 4, №3

Текстовый фрагмент статьи

В данной работе приведены результаты экспериментального исследования потока и КПД генерации излучения на длине волны 185 нм при низких давлениях (0,1—2 Торр) газовой смеси неон-аргон. Показана принципиальная возможность увеличения эффективности генерации ВУФ-излучения существующих газоразрядных ламп низкого давления. Основные практические выводы можно сформулировать следующим образом.

1. Величина мощности, теряемой лампой в приэлектродных слоях, в большей степени определяется давлением буферной смеси и величиной тока разряда, а не её составом.

2. Экспериментально подтверждено наличие оптимума генерации излучения с длиной волны 185 нм электрическим разрядом смеси паров ртути и инертных газов.

3. КПД генерации излучения с длиной волны 185 нм выше при использовании в качестве буфера различных смесей неона с аргоном, а не чистых газов; оптимальными являются смеси с содержанием неона от 30 до 60 процентов.

4. Поток излучения и КПД генерации ВУФ на длине волны 185 нм максимальны при давлениях буферного газа в области 0,1—0,6 Торр. Чем тяжелее буферный газ, тем при меньшем его давлении достигается максимум КПД генерации ВУФ-излучения.

5. Реально достижимый КПД генерации излучения ГРЛНД на длине волны 185 нм составляет не менее 14 %, что примерно в 1,5 раза выше, чем в современных источниках такого типа.

6. При давлении буферного газа свыше 1 Торр в реальных источниках нет необходимости использовать высокие плотности разрядного тока, поскольку это приводит только к снижению КПД источника, но не приводит к существенному увеличению потока на длине волны 185 нм. При давлении буферного газа менее 1 Торр для достижения максимума генерируемого потока плотность тока необходимо повышать, но даже в этом случае можно сохранить КПД его генерации на уровне не ниже 7 %. При этом предпочтительно использовать более тяжёлые смеси буферных газов вследствие появления максимума в потоке излучения при давлении смеси менее 0,5 Торр.

Моя история просмотров (1)

01. Выпуск: № 3 (30), Том 7

Список литературы

1. Кармазинов Ф. В., Костюченко С. В., Кудрявцев Н. Н., Храменков С. В. Ультрафиолетовые технологии в современном мире. — Долгопрудный: Издательский дом «Интеллект», 2012.
2. Vasilyak L. M. // Surface Engeeniring and Applied Electrochemistry. 2009. Vol. 45. No. 1. P. 30.
3. Рохлин Г. Н. Разрядные источники света. — М.: Энергоатомиздат, 1991.
4. Лунин В. В., Попович М. П., Ткаченко С. Н. Физическая химия озона. — М.: Издательство МГУ, 1998.
5. Handbook of advanced oxidation photochemical processes. EPAl625/R-981004. I998.
6. Уэммаус Д. Газоразрядные лампы. — М.: Энергия, 1977.
7. Миленин В. М. Тимофеев Н. А. Плазма газоразрядных источников света низкого давления. — Л.: Изд-во Ленинградского университета, 1991.
8. Василяк Л. М., Дроздов Л. А., Костюченко С. В., Кудрявцев Н. Н., Собур Д. А., Соколов Д. В. // Прикладная физика. 2010. № 6. С. 70.
9. Шунков Ю. Е., Попов О. А., Левченко В. А. // Вестник МЭИ. 2014. № 2. С. 51.
10. Васильев А. И., Василяк Л. М., Костюченко С. В., Кудрявцев Н. Н., Кузьменко М. Е., Печёркин В. Я. // Письма в ЖТФ. 2006. Т. 32. № 1. C. 83.
11. Vasil’ev A. I., Vasilyak L. M., Kostyuchenko S. V., Kudryavtsev N. N., Kuzmenko M. E., Pecherkin V. Ya. // Surface Engeeniring and Applied Electrochemistry. 2007. Vol. 43. No. 1. P. 49.
12. Василяк Л. М., Васильев А. И., Дроздов Л. А., Костюченко С. В., Кудрявцев Н. Н., Соколов Д. В., Старцев А. Ю. // Прикладная физика. 2009. № 1. C. 120.
13. Василяк Л. М., Дроздов Л. А., Соколов Д. В., Костюченко С. В., Кудрявцев Н. Н. // Светотехника. 2008. № 6. С. 8.
14. Lecvhenko V. A., Vasilyak L. M., Kostyuchenko S. V., Kudryavtsev N. N., Svitnev S. A., Sokolov D. V., Shunkov Yu. E. // Surface Engeeniring and Applied Electrochemistry. 2015. Vol. 51. No. 1. P. 54.
15. Piejak R., Godyak V.A., Alexandroviсh B. // J. Appl. Phys. 2001. Vol. 89. No. 7. P. 3590.
16. Гвоздев-Карелин С. В. // Светотехника. 2006. № 3. С. 9.
17. Godyak V. A. // J. of Physics D: Applied Physics. 2013. Vol. 46. No. 28. P. 283001.
18. Печёркин В. Я. Автореф. дисс. на соискание уч. ст. к.ф.-м.н. — М., МФТИ. 2007.
19. Шунков Ю. Е. Автореф. дисс. на соискание уч. ст. к.т.н. — М., МЭИ. 2015.

1. F. V. Karmazinov, S. V. Kostyuchenko, N. N. Kudryavtsev, and S. V. Khramenkov, Ultraviolet Technologies in the Contemporary World. (Izd. Intellect, Dolgoprudny, 2012) [in Russian].
2. L. M. Vasilyak, Surface Engineering and Applied Electrochemistry 45 No.(1), 26 (2009).
3. G. N. Rokhlin, Discharge Sources of Llight. (Energoatomizdat, Moscow, 1991) [in Russian].
4. V. V. Lunin, M. P. Popovich, and S. N. Tkachenko, Physical Chemistry of Ozone. (MGU, Moscow, 1998) [in Russian].
5. Handbook of Advanced Oxidation Photochemical Processes. (EPAl625/R-981004. I998).
6. J. F. Waymouth, Electric Discharge Lamps. (MIT Press, Cambridge, 1971; Energiya, Moscow, 1977).
7. V. M. Milenin and N. A. Timofeev Plasma of Low Pressure Gas Discharge Sources of Light. (PLSU press, Leningrad, 1991) [in Russian].
8. L. M. Vasilyak, L. A. Drozdov, S. V. Kostyuchenko, D. V. Sokolov, N. N. Kudryavtsev, and D. A. Sobur, Plasma Physics Reports. Vol. 37. No. 13. (2011).
9. Yu. E. Shunkov, O. A. Popov, and V. A. Levchenko, Vestnik MEI, No. 2, 51 (2014).
10. A. I. Vasil’ev, L. M. Vasilyak, S. V. Kostyuchenko, N. N. Kudryavtsev, M. E. Kuzmenko, and V. Ya. Pecherkin, Technical Physics Letters 32 (1), 83 (2006).
11. A. I. Vasil’ev, L. M. Vasilyak, S. V. Kostyuchenko, N. N. Kudryavtsev, M. E. Kuzmenko, and V. Ya. Pecherkin, Surface Engineering and Applied Electrochemistry 43 (1), 49 (2007).
12. L. M. Vasilyak, A. I. Vasil’ev, L. A. Drozdov, S. V. Kostyuchenko, D. V. Sokolov, A. Yu. Startsev, and N. N. Kudryavtsev, Prikl. Fiz., No. 1, 120 (2009).
13. L. M. Vasilyak, L. A. Drozdov, D. V. Sokolov, S. V. Kostyuchenko, and N. N. Kudryavtsev, Svetotekhnika, No. 6, 8 (2008) .
14. V. A. Lecvhenko, L. M. Vasilyak, S. V. Kostyuchenko, N. N. Kudryavtsev, S. A. Svitnev, D. V. Sokolov, and Yu. E. Shunkov, Surface Engineering and Applied Electrochemistry 51 (1), 54 (2015).
15. R. Piejak, V. A. Godyak, and B. Alexandroviсh, J. Appl. Phys. 89, 3590 (2001).
16. S. V. Gvozdev-Karelin, Svetotelhnika, No. 3, 9 (2006).
17. V. A. Godyak, J. of Physics D: Applied Physics 46, 283001 (2013).
18. V. Ya. Pecherkin, PhD synopsis (MIPT, Moscow, 2007).
19. Yu. E. Shunkov, PhD synopsis (MPEI, Moscow, 2015).
