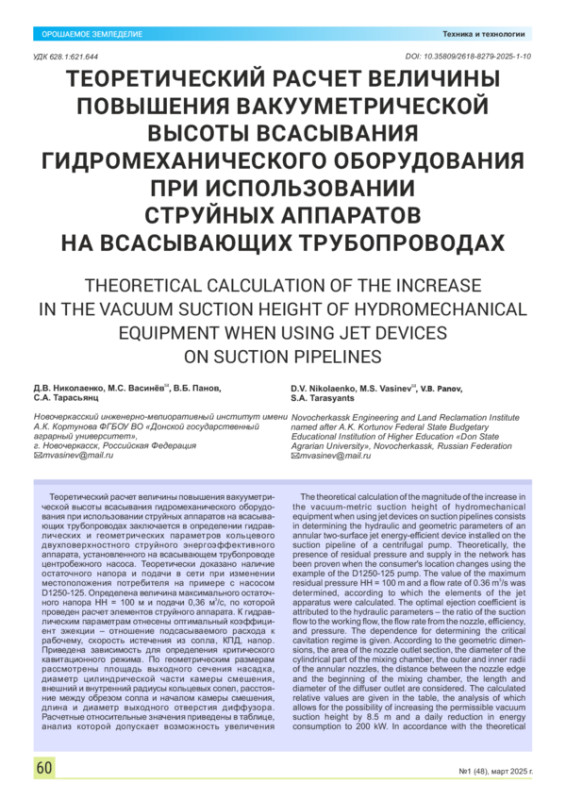

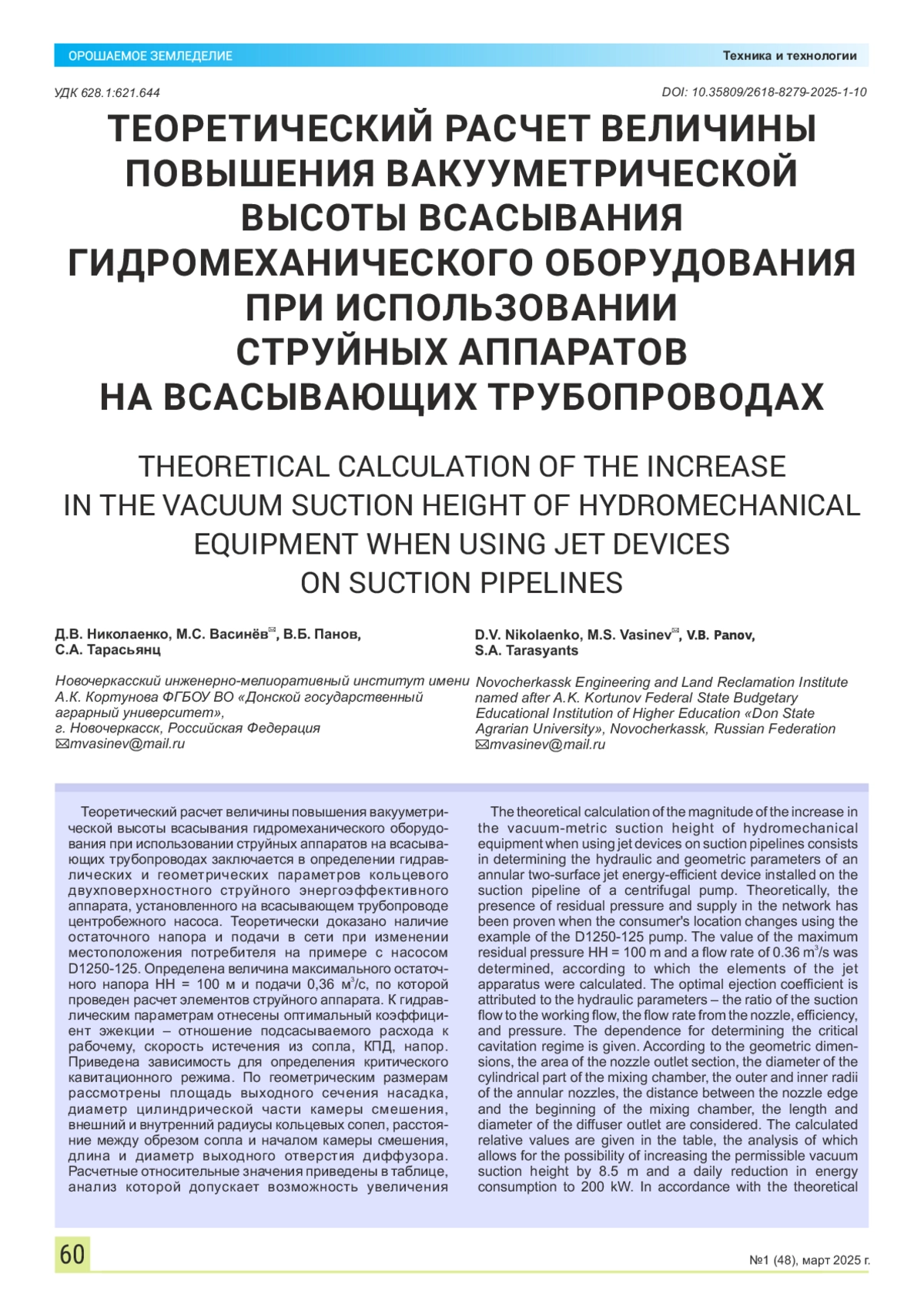

Статья: ТЕОРЕТИЧЕСКИЙ РАСЧЕТ ВЕЛИЧИНЫ ПОВЫШЕНИЯ ВАКУУМЕТРИЧЕСКОЙ ВЫСОТЫ ВСАСЫВАНИЯ ГИДРОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ ПРИ ИСПОЛЬЗОВАНИИ СТРУЙНЫХ АППАРАТОВ НА ВСАСЫВАЮЩИХ ТРУБОПРОВОДАХ (2025)

Читать онлайн

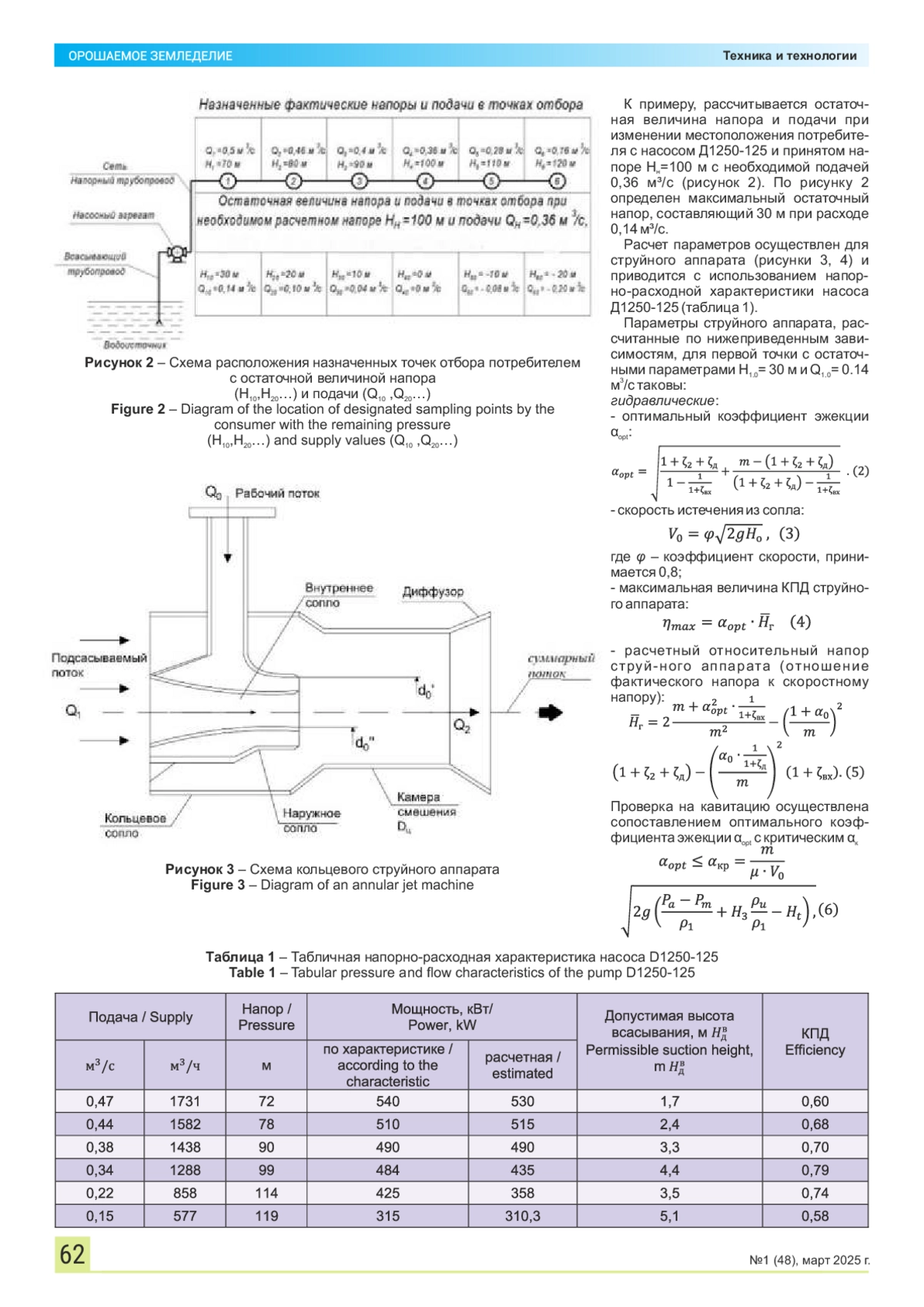

Теоретический расчет величины повышения вакууметрической высоты всасывания гидромеханического оборудования при использовании струйных аппаратов на всасывающих трубопроводах заключается в определении гидравлических и геометрических параметров кольцевого двухповерхностного струйного энергоэффективного аппарата, установленного на всасывающем трубопроводе центробежного насоса. Теоретически доказано наличие остаточного напора и подачи в сети при изменении местоположения потребителя на примере с насосом D1250-125. Определена величина максимального остаточного напора HH = 100 м и подачи 0,36 м3/с, по которой проведен расчет элементов струйного аппарата. К гидравлическим параметрам отнесены оптимальный коэффициент эжекции – отношение подсасываемого расхода к рабочему, скорость истечения из сопла, КПД, напор. Приведена зависимость для определения критического кавитационного режима. По геометрическим размерам рассмотрены площадь выходного сечения насадка, диаметр цилиндрической части камеры смешения, внешний и внутренний радиусы кольцевых сопел, расстояние между обрезом сопла и началом камеры смешения, длина и диаметр выходного отверстия диффузора. Расчетные относительные значения приведены в таблице, анализ которой допускает возможность увеличения допустимой вакууметрической высоты всасывания на 8,5 м и суточное уменьшение потребляемой энергии до 200 кВт. В соответствии с проведенным теоретическим расчетом установлена возможность повышения вакууметрической высоты всасывания центробежных насосов до 8,5 м. Предложенные зависимости позволяют рассчитать геометрические и гидравлические параметры струйного аппарата для всасывающих трубопроводов независимо от типа гидромеханического оборудования. При проектировании насосных станций следует проводить расчет отметки установки оси насоса относительно горизонта водоисточника как с учетом допустимой заводской вакууметрической высоты всасывания до 3-4 м, так и увеличений до значения напора струйного аппарата 15-20 м, что значительно уменьшает степень заглубления здания и соответственно стоимость строительства.

Ключевые фразы: всасывающий трубопровод, гидромеханическое оборудование, трубопроводная сеть, струйный аппарат
Автор (ы): Николаенко Дмитрий Васильевич, Васинёв Максим Сергеевич, Панов Владислав Борисович, Тарасьянц Сергей Андреевич
Журнал: ОРОШАЕМОЕ ЗЕМЛЕДЕЛИЕ

Предпросмотр статьи

Идентификаторы и классификаторы

SCI
Растениеводство
УДК
621.644. Трубопроводы и их прокладка
628.1. Водоснабжение
Для цитирования:
НИКОЛАЕНКО Д. В., ВАСИНЁВ М. С., ПАНОВ В. Б., ТАРАСЬЯНЦ С. А. ТЕОРЕТИЧЕСКИЙ РАСЧЕТ ВЕЛИЧИНЫ ПОВЫШЕНИЯ ВАКУУМЕТРИЧЕСКОЙ ВЫСОТЫ ВСАСЫВАНИЯ ГИДРОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ ПРИ ИСПОЛЬЗОВАНИИ СТРУЙНЫХ АППАРАТОВ НА ВСАСЫВАЮЩИХ ТРУБОПРОВОДАХ // ОРОШАЕМОЕ ЗЕМЛЕДЕЛИЕ. 2025. № 1 (48)
Текстовый фрагмент статьи
