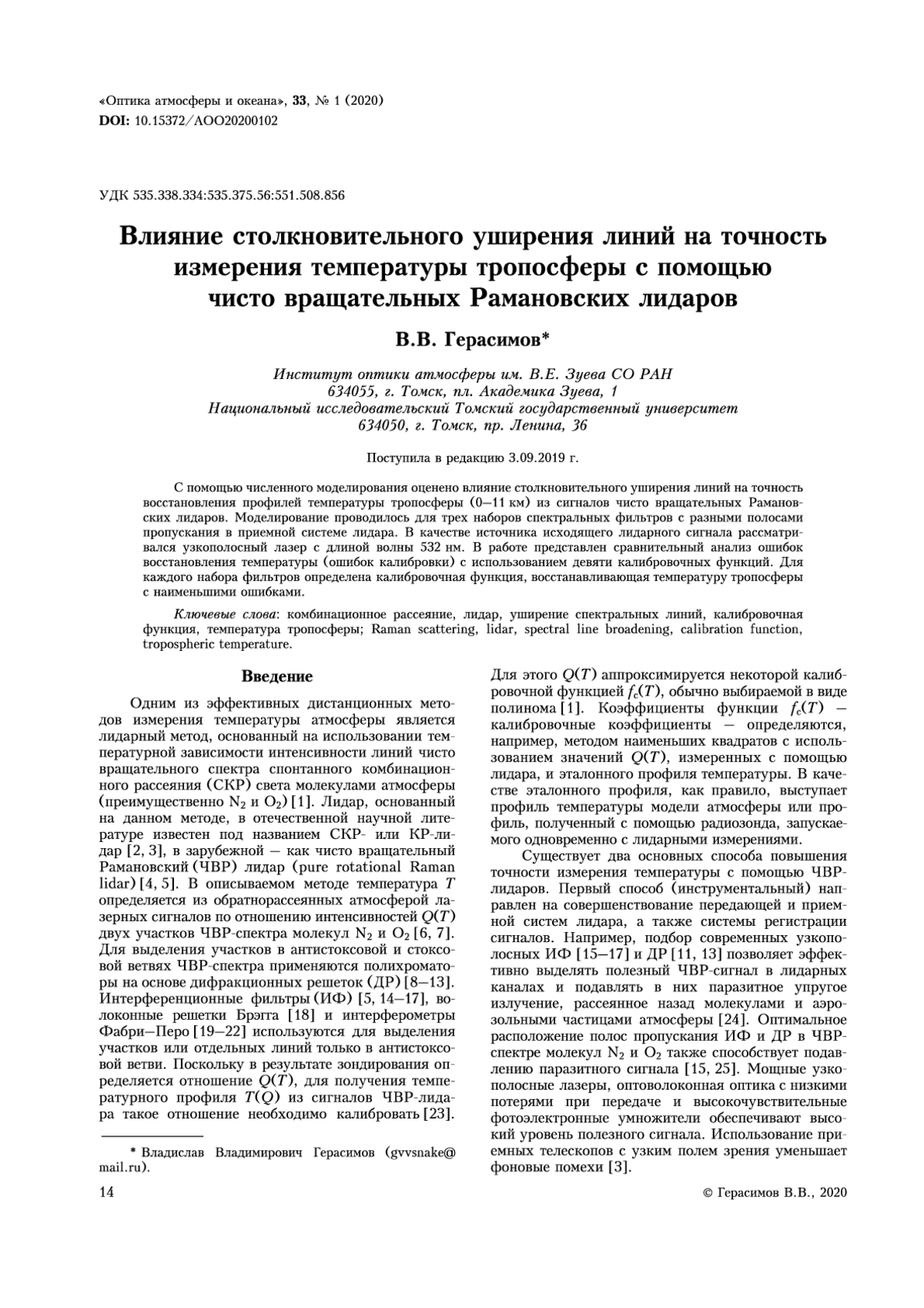

С помощью численного моделирования оценено влияние столкновительного уширения линий на точность восстановления профилей температуры тропосферы (0-11 км) из сигналов чисто вращательных Рамановских лидаров. Моделирование проводилось для трех наборов спектральных фильтров с разными полосами пропускания в приемной системе лидара. В качестве источника исходящего лидарного сигнала рассматривался узкополосный лазер с длиной волны 532 нм. В работе представлен сравнительный анализ ошибок восстановления температуры (ошибок калибровки) с использованием девяти калибровочных функций. Для каждого набора фильтров определена калибровочная функция, восстанавливающая температуру тропосферы с наименьшими ошибками.

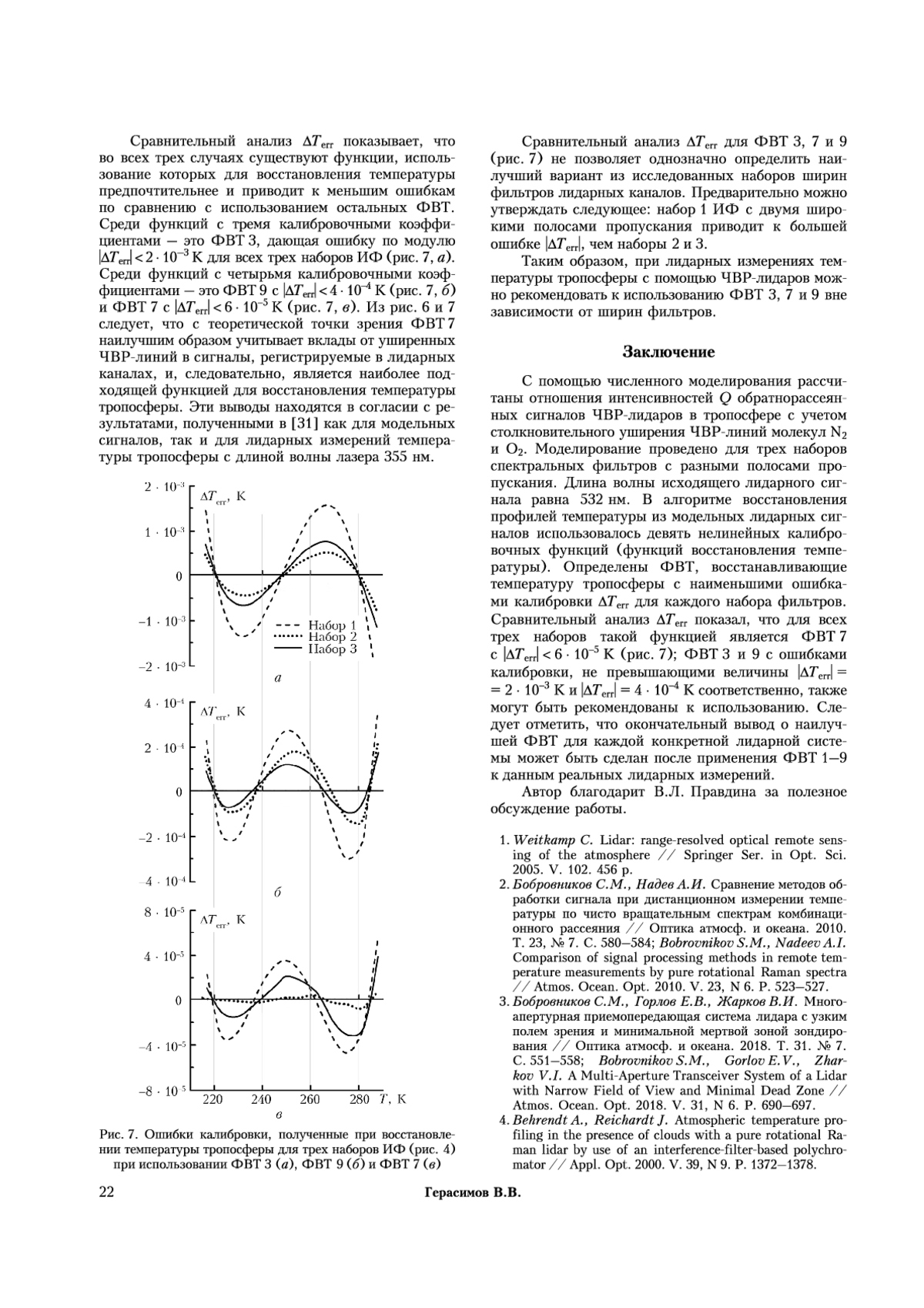

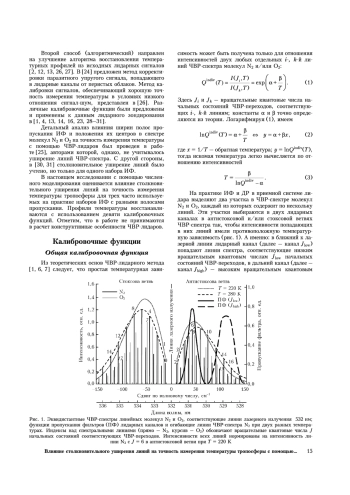

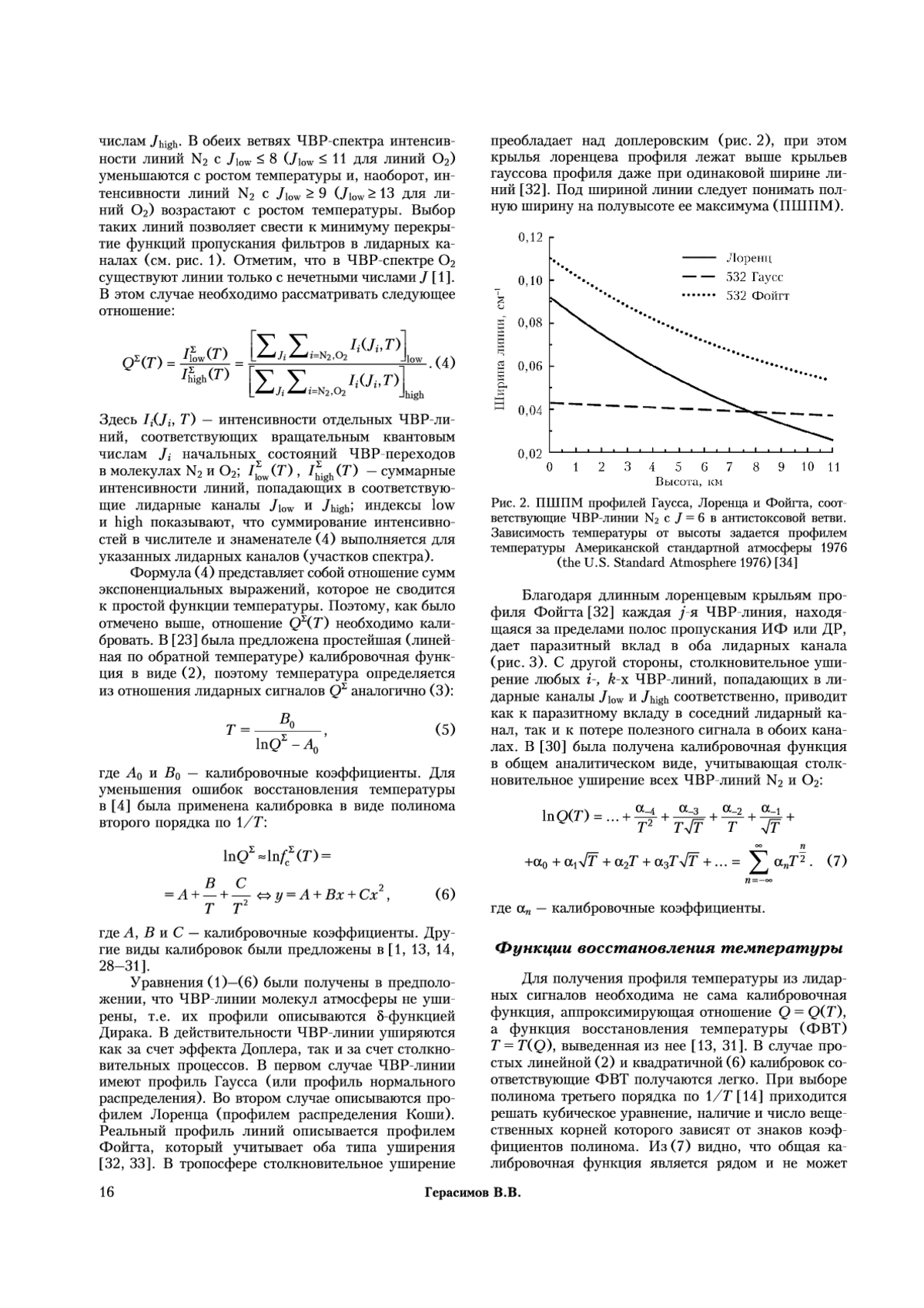

Предпросмотр статьи
Идентификаторы и классификаторы
Одним из эффективных дистанционных методов измерения температуры атмосферы является лидарный метод, основанный на использовании температурной зависимости интенсивности линий чисто вращательного спектра спонтанного комбинационного рассеяния (СКР) света молекулами атмосферы (преимущественно N2 и O2). Лидар, основанный на данном методе, в отечественной научной литературе известен под названием СКР- или КР-лидар, в зарубежной как чисто вращательный Рамановский (ЧВР) лидар (pure rotational Raman lidar). В описываемом методе температура Т определяется из обратнорассеянных атмосферой лазерных сигналов по отношению интенсивностей (Т) двух участков ЧВР-спектра молекул N2 и О2. Для выделения участков в антистоксовой и стоксовой ветвях ЧВР-спектра применяются полихроматоры на основе дифракционных решеток (ДР). Интерференционные фильтры (ИФ), волоконные решетки Брэгга и интерферометры Фабри-Перо используются для выделения участков или отдельных линий только в антистоксовой ветви. Поскольку в результате зондирования определяется отношение Q(Т), для получения температурного профиля T(Q) из сигналов ЧВР-лидара такое отношение необходимо калибровать.

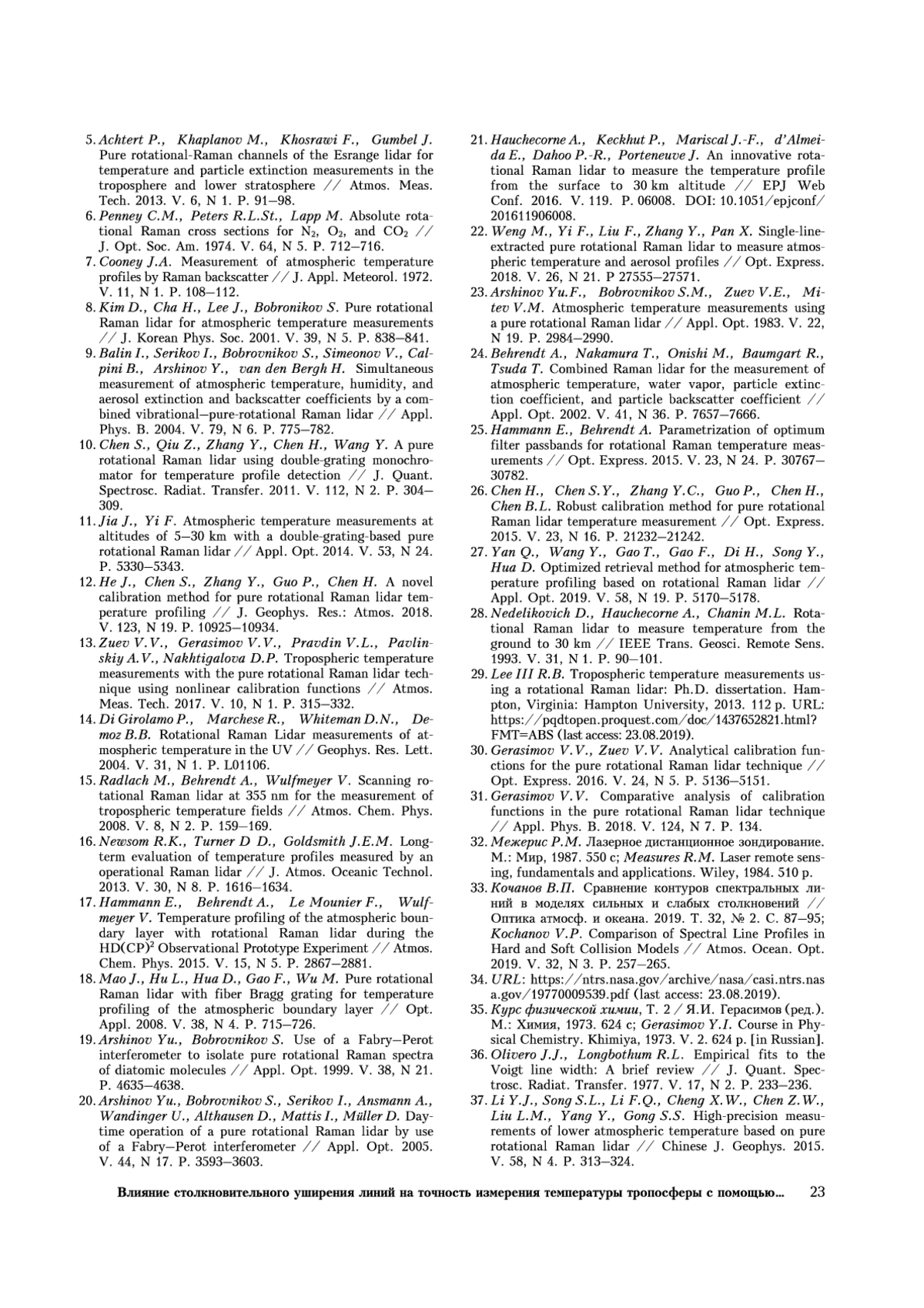

Список литературы
1. Weitkamp C. Lidar: range-resolved optical remote sensing of the atmosphere // Springer Ser. in Opt. Sci. 2005. V. 102. 456 p.
2. Бобровников С.М., Надев А.И. Сравнение методов обработки сигнала при дистанционном измерении температуры по чисто вращательным спектрам комбинационного рассеяния // Оптика атмосф. и океана. 2010. Т. 23, № 7. С. 580-584. EDN: MLHYAP
3. Бобровников С.М., Горлов Е.В., Жарков В.И. Многоапертурная приемопередающая система лидара с узким полем зрения и минимальной мертвой зоной зондирования // Оптика атмосф. и океана. 2018. Т. 31. № 7. С. 551-558. EDN: XTCEPR
4. Behrendt A., Reichardt J. Atmospheric temperature profiling in the presence of clouds with a pure rotational Raman lidar by use of an interference-filter-based polychromator // Appl. Opt. 2000. V. 39, N 9. P. 1372-1378. EDN: XPGDOY
5. Achtert P., Khaplanov M., Khosrawi F., Gumbel J. Pure rotational-Raman channels of the Esrange lidar for temperature and particle extinction measurements in the troposphere and lower stratosphere // Atmos. Meas. Tech. 2013. V. 6, N 1. P. 91-98.
6. Penney C.M., Peters R.L.St., Lapp M. Absolute rotational Raman cross sections for N2, O2, and CO2 // J. Opt. Soc. Am. 1974. V. 64, N 5. P. 712-716.
7. Cooney J.A. Measurement of atmospheric temperature profiles by Raman backscatter // J. Appl. Meteorol. 1972. V. 11, N 1. P. 108-112.
8. Kim D., Cha H., Lee J., Bobronikov S. Pure rotational Raman lidar for atmospheric temperature measurements // J. Korean Phys. Soc. 2001. V. 39, N 5. P. 838-841. EDN: LGOPDZ
9. Balin I., Serikov I., Bobrovnikov S., Simeonov V., Calpini B., Arshinov Y., van den Bergh H. Simultaneous measurement of atmospheric temperature, humidity, and aerosol extinction and backscatter coefficients by a combined vibrational-pure-rotational Raman lidar // Appl. Phys. B. 2004. V. 79, N 6. P. 775-782. EDN: LITISP
10. Chen S., Qiu Z., Zhang Y., Chen H., Wang Y. A pure rotational Raman lidar using double-grating monochromator for temperature profile detection // J. Quant. Spectrosc. Radiat. Transfer. 2011. V. 112, N 2. P. 304-309. EDN: XYRSAP
11. Jia J., Yi F. Atmospheric temperature measurements at altitudes of 5-30 km with a double-grating-based pure rotational Raman lidar // Appl. Opt. 2014. V. 53, N 24. P. 5330-5343. EDN: LOSGIA
12. He J., Chen S., Zhang Y., Guo P., Chen H. A novel calibration method for pure rotational Raman lidar temperature profiling // J. Geophys. Res.: Atmos. 2018. V. 123, N 19. P. 10925-10934.
13. Zuev V.V., Gerasimov V.V., Pravdin V.L., Pavlinskiy A.V., Nakhtigalova D.P. Tropospheric temperature measurements with the pure rotational Raman lidar technique using nonlinear calibration functions // Atmos. Meas. Tech. 2017. V. 10, N 1. P. 315-332. EDN: YVBDEL
14. Di Girolamo P., Marchese R., Whiteman D.N., Demoz B.B. Rotational Raman Lidar measurements of atmospheric temperature in the UV // Geophys. Res. Lett. 2004. V. 31, N 1. P. L01106. EDN: YYRNIN
15. Radlach M., Behrendt A., Wulfmeyer V. Scanning rotational Raman lidar at 355 nm for the measurement of tropospheric temperature fields // Atmos. Chem. Phys. 2008. V. 8, N 2. P. 159-169. EDN: MLAYMZ
16. Newsom R.K., Turner D D., Goldsmith J.E.M. Long-term evaluation of temperature profiles measured by an operational Raman lidar // J. Atmos. Oceanic Technol. 2013. V. 30, N 8. P. 1616-1634. EDN: RNJDMF
17. Hammann E., Behrendt A., Le Mounier F., Wulfmeyer V. Temperature profiling of the atmospheric boundary layer with rotational Raman lidar during the HD(CP)2 Observational Prototype Experiment // Atmos. Chem. Phys. 2015. V. 15, N 5. P. 2867-2881. EDN: URQYJN
18. Mao J., Hu L., Hua D., Gao F., Wu M. Pure rotational Raman lidar with fiber Bragg grating for temperature profiling of the atmospheric boundary layer // Opt. Appl. 2008. V. 38, N 4. P. 715-726. EDN: MIZIAL
19. Arshinov Yu., Bobrovnikov S. Use of a Fabry-Perot interferometer to isolate pure rotational Raman spectra of diatomic molecules // Appl. Opt. 1999. V. 38, N 21. P. 4635-4638. EDN: LFSMOT
20. Arshinov Yu., Bobrovnikov S., Serikov I., Ansmann A., Wandinger U., Althausen D., Mattis I., Müller D. Daytime operation of a pure rotational Raman lidar by use of a Fabry-Perot interferometer // Appl. Opt. 2005. V. 44, N 17. P. 3593-3603. EDN: LJLHIN
21. Hauchecorne A., Keckhut P., Mariscal J.-F., d’Almeida E., Dahoo P.-R., Porteneuve J. An innovative rotational Raman lidar to measure the temperature profile from the surface to 30 km altitude // EPJ Web Conf. 2016. V. 119. P. 06008. 10.1051/epjconf/ 201611906008. DOI: 10.1051/epjconf/201611906008 EDN: WVSOIB
22. Weng M., Yi F., Liu F., Zhang Y., Pan X. Single-line-extracted pure rotational Raman lidar to measure atmospheric temperature and aerosol profiles // Opt. Express. 2018. V. 26, N 21. P 27555-27571. EDN: TCBOGS
23. Arshinov Yu.F., Bobrovnikov S.M., Zuev V.E., Mitev V.M. Atmospheric temperature measurements using a pure rotational Raman lidar // Appl. Opt. 1983. V. 22, N 19. P. 2984-2990. EDN: XMFFUM
24. Behrendt A., Nakamura T., Onishi M., Baumgart R., Tsuda T. Combined Raman lidar for the measurement of atmospheric temperature, water vapor, particle extinction coefficient, and particle backscatter coefficient // Appl. Opt. 2002. V. 41, N 36. P. 7657-7666. EDN: LXOIOJ
25. Hammann E., Behrendt A. Parametrization of optimum filter passbands for rotational Raman temperature measurements // Opt. Express. 2015. V. 23, N 24. P. 30767-30782. EDN: WVSDOL
26. Chen H., Chen S.Y., Zhang Y.C., Guo P., Chen H., Chen B.L. Robust calibration method for pure rotational Raman lidar temperature measurement // Opt. Express. 2015. V. 23, N 16. P. 21232-21242. EDN: NKRQJJ
27. Yan Q., Wang Y., Gao T., Gao F., Di H., Song Y., Hua D. Optimized retrieval method for atmospheric temperature profiling based on rotational Raman lidar // Appl. Opt. 2019. V. 58, N 19. P. 5170-5178. EDN: JJCRDO
28. Nedelikovich D., Hauchecorne A., Chanin M.L. Rotational Raman lidar to measure temperature from the ground to 30 km // IEEE Trans. Geosci. Remote Sens. 1993. V. 31, N 1. P. 90-101.
29. Lee III R.B. Tropospheric temperature measurements using a rotational Raman lidar: Ph.D. dissertation. Hampton, Virginia: Hampton University, 2013. 112 p. URL: https://pqdtopen.proquest.com/doc/1437652821.html?FMT=ABS (last access: 23.08.2019).
30. Gerasimov V.V., Zuev V.V. Analytical calibration functions for the pure rotational Raman lidar technique // Opt. Express. 2016. V. 24, N 5. P. 5136-5151. EDN: WWARWL
31. Gerasimov V.V. Comparative analysis of calibration functions in the pure rotational Raman lidar technique // Appl. Phys. B. 2018. V. 124, N 7. P. 134. EDN: VBDQCR
32. Межерис Р.М. Лазерное дистанционное зондирование. М.: Мир, 1987. 550 с; Measures R.M. Laser remote sensing, fundamentals and applications. Wiley, 1984. 510 p.
33. Кочанов В.П. Сравнение контуров спектральных линий в моделях сильных и слабых столкновений // Оптика атмосф. и океана. 2019. Т. 32, № 2. С. 87-95. EDN: YXIFIT
34. URL: https://ntrs.nasa.gov/archive/nasa/casi.ntrs.nasa.gov/19770009539.pdf (last access: 23.08.2019).
35. Курс физической химии, Т. 2 / Я.И. Герасимов (ред.). М.: Химия, 1973. 624 с; Gerasimov Y.I. Course in Physical Chemistry. Khimiya, 1973. V. 2. 624 p. [in Russian].
36. Olivero J.J., Longbothum R.L. Empirical fits to the Voigt line width: A brief review // J. Quant. Spectrosc. Radiat. Transfer. 1977. V. 17, N 2. P. 233-236.
37. Li Y.J., Song S.L., Li F.Q., Cheng X.W., Chen Z.W., Liu L.M., Yang Y., Gong S.S. High-precision measurements of lower atmospheric temperature based on pure rotational Raman lidar // Chinese J. Geophys. 2015. V. 58, N 4. P. 313-324. EDN: YDBHVR
38. Wu D., Wang Z., Wechsler P., Mahon N., Deng M., Glover B., Burkhart M., Kuestner W., Heesen B. Airborne compact rotational Raman lidar for temperature measurement // Opt. Express. 2016. V. 24, N 18. P. A1210-A1223. EDN: YWEETV
39. Li Y.J., Lin X., Song S.L., Yang Y., Cheng X.W., Chen Z.W., Liu L.M., Xia Y., Xiong J., Gong S.S., Li F.Q. A combined rotational Raman-Rayleigh lidar for atmospheric temperature measurements over 5-80 km with self-calibration // IEEE Trans. Geosci. Remote. Sens. 2016. V. 54, N 12. P. 7055-7065.
40. Li Y.J., Lin X., Yang Y., Xia Y., Xiong J., Song S.L., Liu L.M., Chen Z.W., Cheng X.W., Li F.Q. Temperature characteristics at altitudes of 5-80 km with a self-calibrated Rayleigh-rotational Raman lidar: A summer case study // J. Quant. Spectrosc. Radiat. Transfer. 2017. V. 188. P. 94-102.
41. Behrendt A., Nakamura T., Tsuda T. Combined temperature lidar for measurements in the troposphere, stratosphere, and mesosphere // Appl. Opt. 2004. V. 43, N 14. P. 2930-2939. EDN: XSBNZI
42. Su J., McCormick M.P., Wu Y.H., Lee III R.B., Lei L.Q., Liu Z.Y., Leavor K.R. Cloud temperature measurement using rotational Raman lidar // J. Quant. Spectrosc. Radiat. Transfer. 2013. V. 125. P 45-50. EDN: RNBUVH
43. Бажулин П.А. Исследование вращательных и вращательно-колебательных спектров газов методом комбинационного рассеяния света // Успехи физ. наук. 1962. Т. 77, № 8. С. 639-648.
