Рынок материалов для полупроводниковых соединений (по данным Yole Group, 2026)
Согласно ежегодному отчету Yole Group «Status of the Compound Semiconductor Industry 2026 – Focus on Substrates and Epiwafers», рынок подложек и открытых эпитаксиальных пластин для полупроводниковых соединений (compound semiconductors) демонстрирует уверенный долгосрочный рост.
Общий прогноз рынка

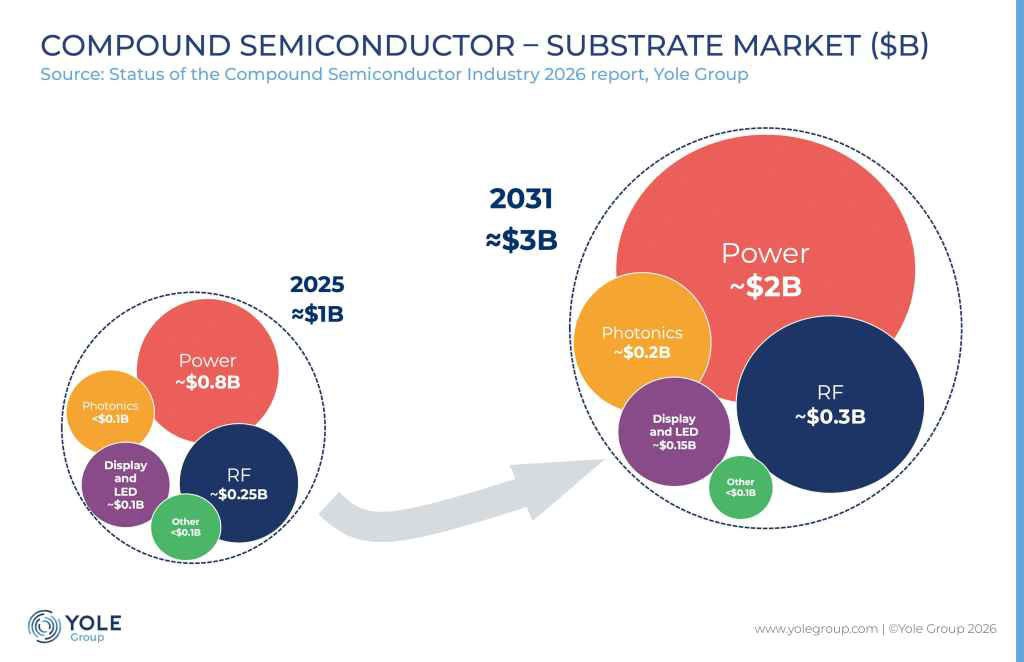

Несмотря на краткосрочное ценовое давление в некоторых сегментах, такие факторы, как электрификация транспорта, расширение инфраструктуры искусственного интеллекта (ИИ) и развитие сетей следующего поколения, формируют устойчивый спрос на материалы, включая карбид кремния (SiC), нитрид галлия (GaN), арсенид галлия (GaAs) и фосфид индия (InP). С 2025 по 2031 год совокупный среднегодовой темп роста (CAGR) этого рынка составит около 14%, и к 2031 году он превысит $5 млрд .
Основные рыночные сегменты
• Силовая электроника остается основным драйвером роста. Ожидается, что сегмент n-типа подложек SiC к 2031 году превысит $2 млрд. Это поддерживается внедрением электромобилей, архитектурой 800В, бортовыми зарядными устройствами и системами возобновляемой энергии. Переход промышленности с 6-дюймовых на 8-дюймовые пластины ускоряет снижение себестоимости .
• Фотоника признана наиболее динамично развивающимся сегментом. Рынок подложек InP будет расти с CAGR более 18% до 2031 года. Основной стимул — спрос со стороны центров обработки данных (ЦОД), обеспечивающих работу систем ИИ. Высокоскоростные оптические трансиверы и архитектуры с ко-пакетированной оптикой (co-packaged optics, CPO) требуют применения InP .
• СВЧ-электроника (RF) стабилизируется. Материалы на основе GaAs сохраняют лидерство в front-end модулях смартфонов, в то время как GaN наращивает присутствие в телекоммуникационной инфраструктуре и оборонных приложениях, с перспективой выхода на технологии 6G .
• LED и MicroLED: Рынок LED остается зрелым. Внедрение MicroLED прогрессирует постепенно, начиная с применения в премиальных носимых устройствах и дисплеях .
Ключевая роль технологий ИИ
Аналитики Yole Group подчеркивают трансформирующую роль искусственного интеллекта. «Без сомнения, ИИ перестраивает индустрию полупроводниковых соединений: от SiC, обеспечивающего эффективное электропитание в центрах обработки данных, до InP, поддерживающего высокоскоростные оптические межсоединения. Материалы становятся критически важными для масштабируемой инфраструктуры ИИ», — комментирует Пошун Чиу, главный аналитик Yole Group .
Технологические тренды
• Увеличение диаметра пластин: Промышленность активно переходит на пластины большего диаметра для масштабирования и снижения затрат. Для SiC это переход на 8 дюймов, для InP — на 6 дюймов. Ведутся разработки GaN-on-Si на 12-дюймовых пластинах .
• Цепочка поставок: Консолидация вокруг лидеров отрасли, таких как Wolfspeed и Coherent (в сегменте SiC-пластин), Infineon (в силовых модулях) и IQE (в эпитаксии) .
Комментарий аналитиков
«Силовой SiC продолжает оставаться якорем расширения рынка. Что особенно примечательно, так это диверсификация роста. В этом новом издании мы видим, что отрасль становится структурно сильнее и сбалансированнее», — отмечает Ахмад Аббас, технологический и рыночный аналитик Yole Group .
Источник – Yole Group
