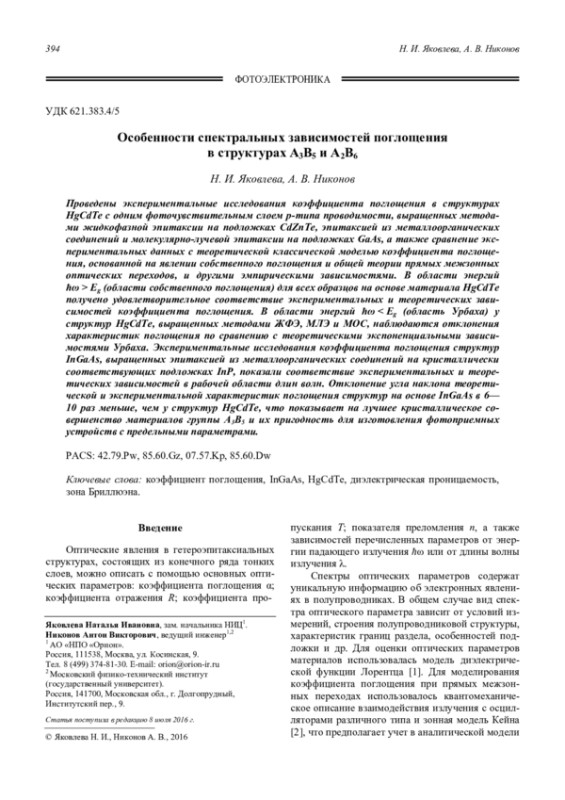

Статья: Особенности спектральных зависимостей поглощения в структурах А3В5 и А2В6
Проведены экспериментальные исследования коэффициента поглощения в структурах HgCdTe с одним фоточувствительным слоем р-типа проводимости, выращенных методами жидкофазной эпитаксии на подложках CdZnTe, эпитаксией из металлоорганических соединений и молекулярно-лучевой эпитаксии на подложках GaAs, а также сравнение экспериментальных данных с теоретической классической моделью коэффициента поглощения, основанной на явлении собственного поглощения и общей теории прямых межзонных оптических переходов, и другими эмпирическими зависимостями. В области энергий ħω > Eg (области собственного поглощения) для всех образцов на основе материала HgCdTe получено удовлетворительное соответствие экспериментальных и теоретических зависимостей коэффициента поглощения. В области энергий ħω < Eg (область Урбаха) у структур HgCdTe, выращенных методами ЖФЭ, МЛЭ и МОС, наблюдаются отклонения характеристик поглощения по сравнению с теоретическими экспоненциальными зависимостями Урбаха. Экспериментальные исследования коэффициента поглощения структур InGaAs, выращенных эпитаксией из металлоорганических соединений на кристаллически соответствующих подложках InP, показали соответствие экспериментальных и теоретических зависимостей в рабочей области длин волн. Отклонение угла наклона теоретической и экспериментальной характеристик поглощения структур на основе InGaAs в 6— 10 раз меньше, чем у структур HgCdTe, что показывает на лучшее кристаллическое совершенство материалов группы А3В5 и их пригодность для изготовления фотоприемных устройств с предельными параметрами.
Информация о документе
- Формат документа
- Кол-во страниц
- 1 страница
- Загрузил(а)
- Лицензия
- —
- Доступ
- Всем
Информация о статье
Статистика просмотров
Статистика просмотров статьи за 2026 год.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
