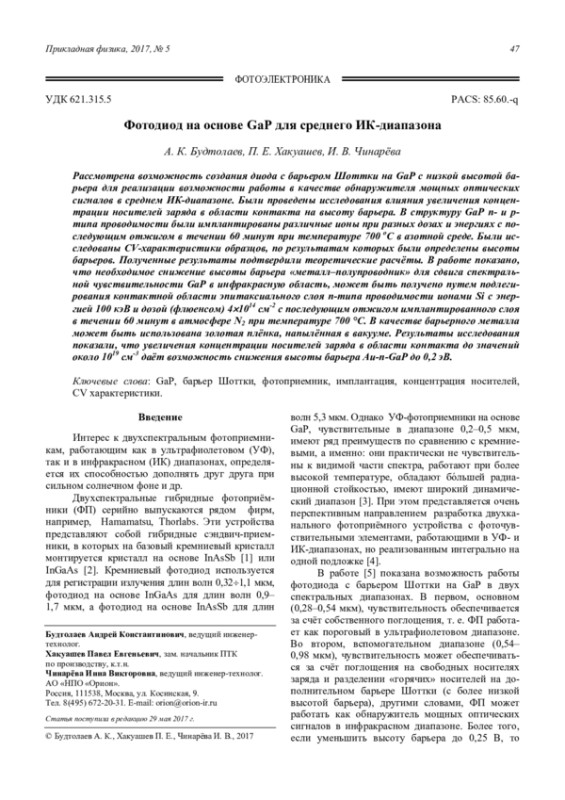

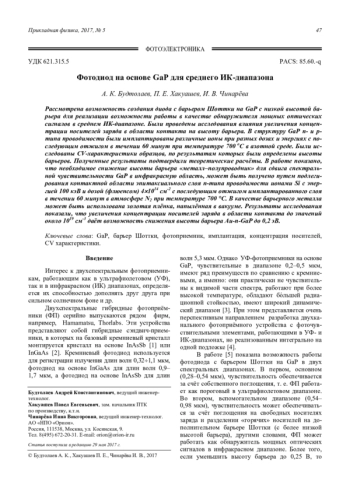

Статья: Фотодиод на основе GaP для среднего ИК-диапазона
Рассмотрена возможность создания диода с барьером Шоттки на GaP с низкой высотой барьера для реализации возможности работы в качестве обнаружителя мощных оптических сигналов в среднем ИК-диапазоне. Были проведены исследования влияния увеличения концентрации носителей заряда в области контакта на высоту барьера. В структуру GaP n- и pтипа проводимости были имплантированы различные ионы при разных дозах и энергиях с последующим отжигом в течении 60 минут при температуре 700 оС в азотной среде. Были исследованы CV-характеристики образцов, по результатам которых были определены высоты барьеров. Полученные результаты подтвердили теоретические расчёты. В работе показано, что необходимое снижение высоты барьера «металл–полупроводник» для сдвига спектральной чувствительности GaP в инфракрасную область, может быть получено путем подлегирования контактной области эпитаксиального слоя n-типа проводимости ионами Si с энергией 100 кэВ и дозой (флюенсом) 41014 см-2 с последующим отжигом имплантированного слоя в течении 60 минут в атмосфере N2 при температуре 700 °С. В качестве барьерного металла может быть использована золотая плёнка, напылённая в вакууме. Результаты исследования показали, что увеличения концентрации носителей заряда в области контакта до значений около 1019 см-3 даёт возможность снижения высоты барьера Au-n-GaP до 0,2 эВ.
