Патент: СПОСОБ ФОРМИРОВАНИЯ ИНФОРМАЦИОННОГО ПОЛЯ ЛАЗЕРНОЙ СИСТЕМЫ ТЕЛЕОРИЕНТАЦИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
Информация о документе
- Вид патента
- Изобретение
- Кол-во страниц
- 18 страниц
- Загрузил(а)
- Кол-во копий
- 1 копия
- Просмотров
- 12

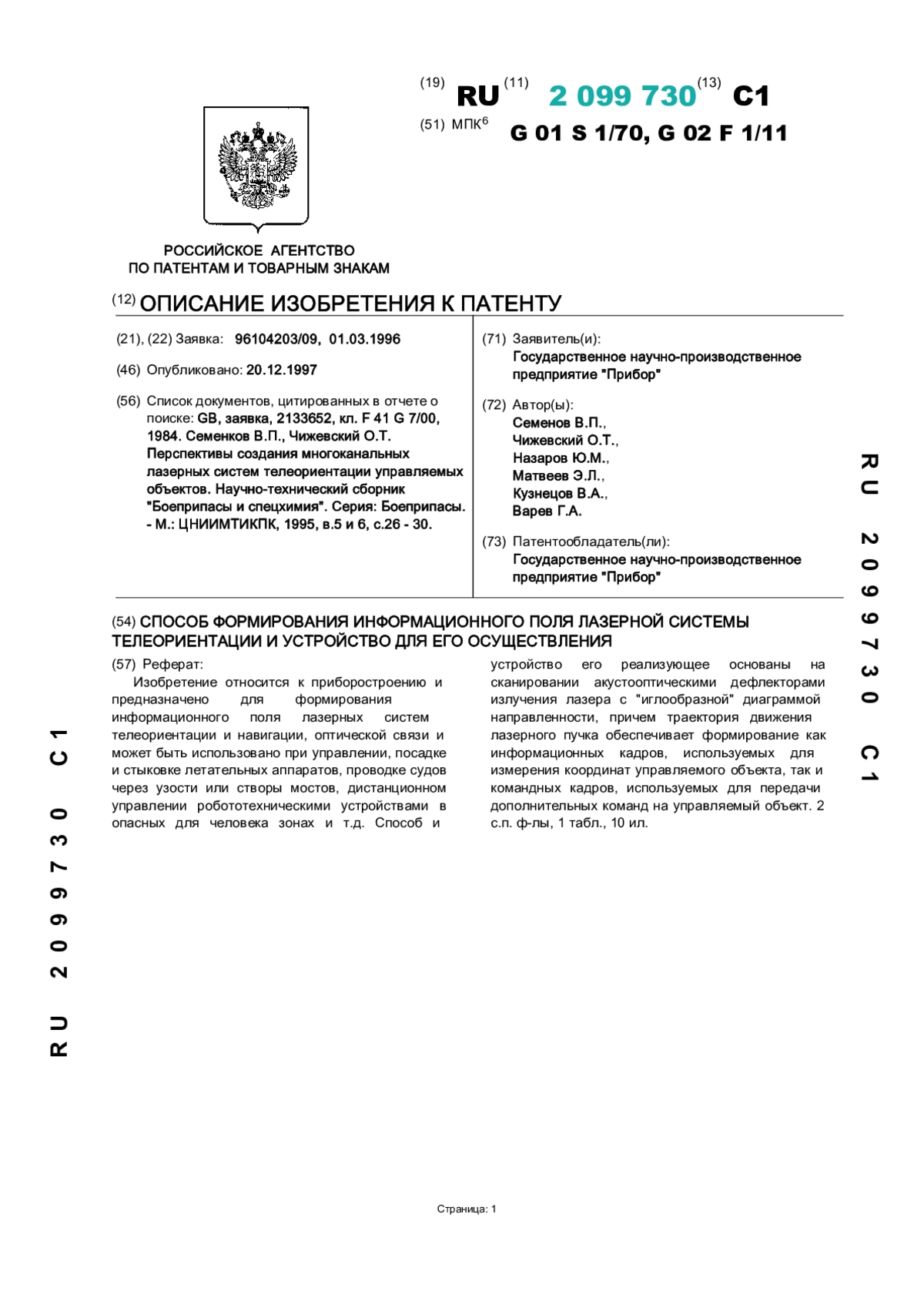

Предпросмотр документа
Информация о патенте
- (19) Код страны
- RU
- (11) Номер
- 2099730
- (45) Опубликовано
- 20 декабря 1997
- (56) Список документов цитированных в отчете о поиске
-
GB, заявка, 2133652, кл. F 41 G 7/00, 1984. Cеменков В. П., Чижевский 0. Т. Перспективы создания многоканальных лазерных систем телеориентации управляемых объектов. Научно-технический сборник “Боеприпасы и спецхимия”. Cерия: Боеприпасы. - М.: ЦНИИМТИКПК, 1995, в.5 и 6, с.26 - 30
- (73) Патентообладатель
- Государственное научно-производственное предприятие "Прибор

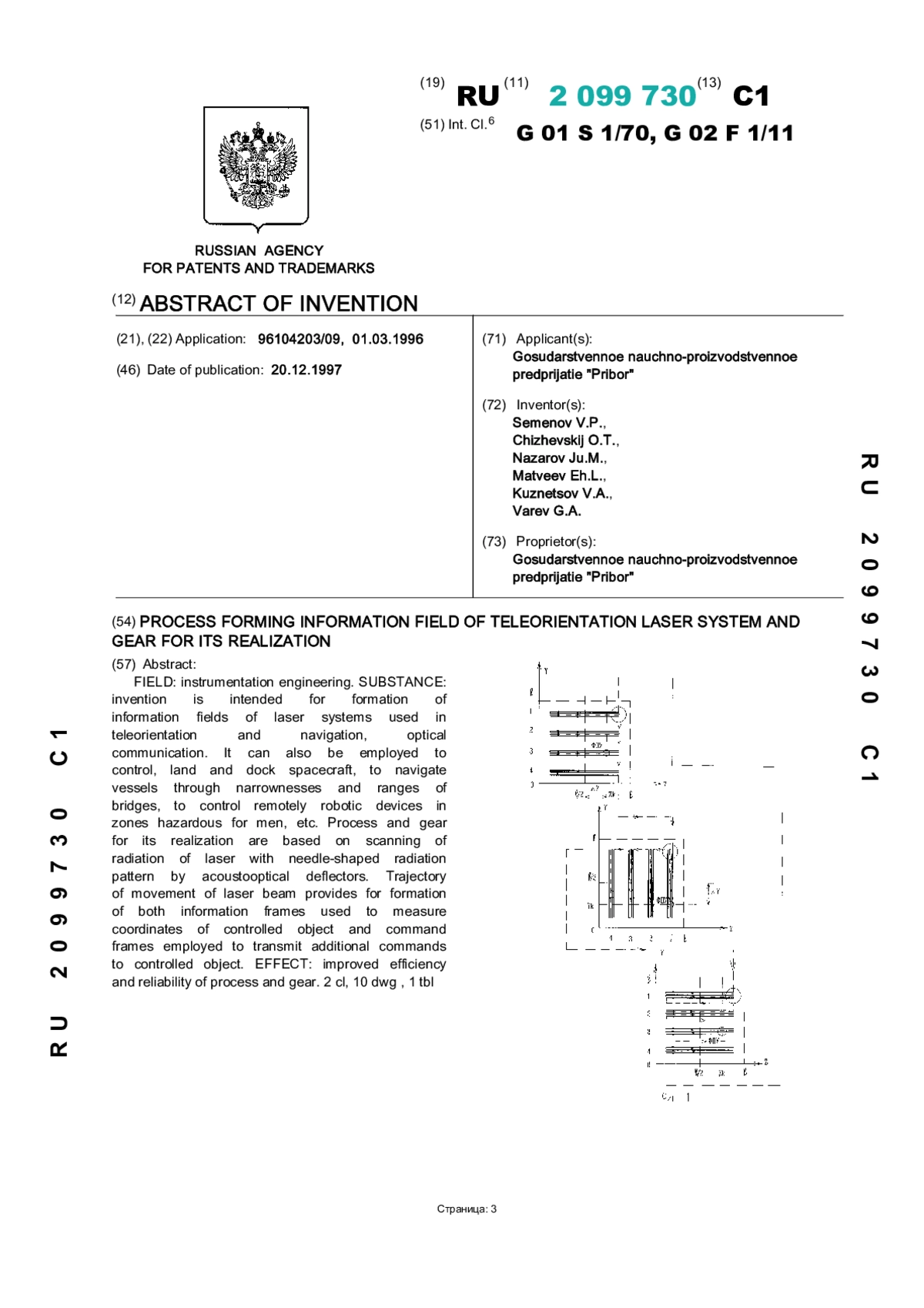

- Реферат
-
Изобретение относится к приборостроению и предназначено для формирования информационного поля лазерных систем телеориентации и навигации, оптической связи и может быть использовано при управлении, посадке и стыковке летательных аппаратов, проводке судов через узости или створы мостов, дистанционном управлении робототехническими устройствами в опасных для человека зонах и т.д. Способ и устройство его реализующее основаны на сканировании акустооптическими дефлекторами излучения лазера с “иглообразной” диаграммой направленности, причем траектория движения лазерного пучка обеспечивает формирование как информационных кадров, используемых для измерения координат управляемого объекта, так и командных кадров, используемых для передачи дополнительных команд на управляемый объект. 2 с.п. ф-лы, 1 табл., 10 ил
- Формула изобретения
-

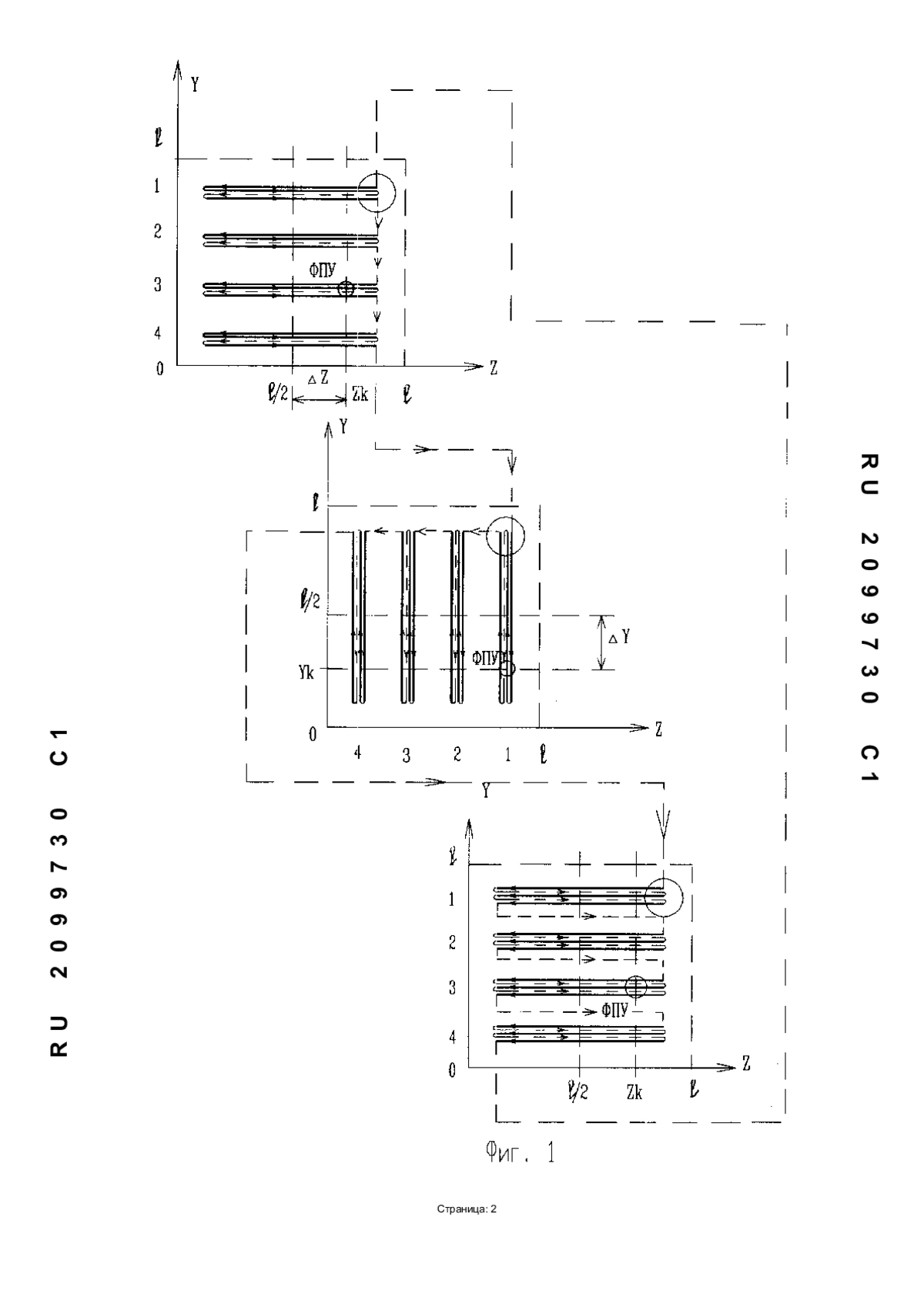

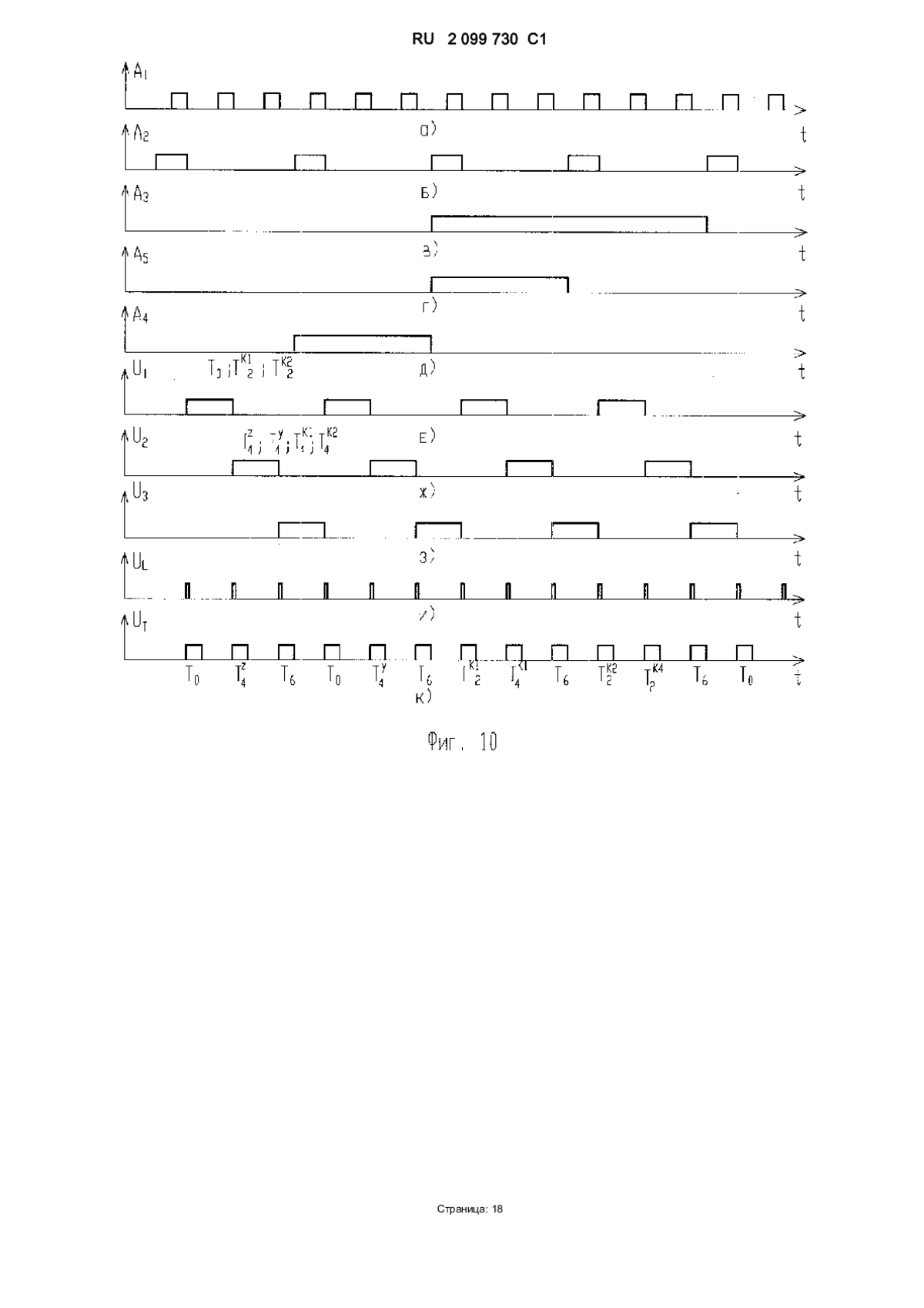

- Способ формирования информационного поля лазерной системы телеориентации, основанный на поочередном формировании двух прямоугольных информационных растров, образованных за счет сканирования лазерного пучка в каждом растре по N строкам с числом тактов сканирования в строке, равном трем, встречном направлении сканирования двух соседних тактов и равном времени задержки между ними для первого и второго растров, отличающийся тем, что после формирования P информационных растров формируют S командных растров, у которых в каждом такте выбрано одинаковое направление сканирования по строкам, временной интервал между первым и вторым тактами пропорционален величине передаваемой команды, при этом P 2 20, S 1 8, а временные задержки между вторыми и третьими тактами различны для каждого из информационных и командных растров.

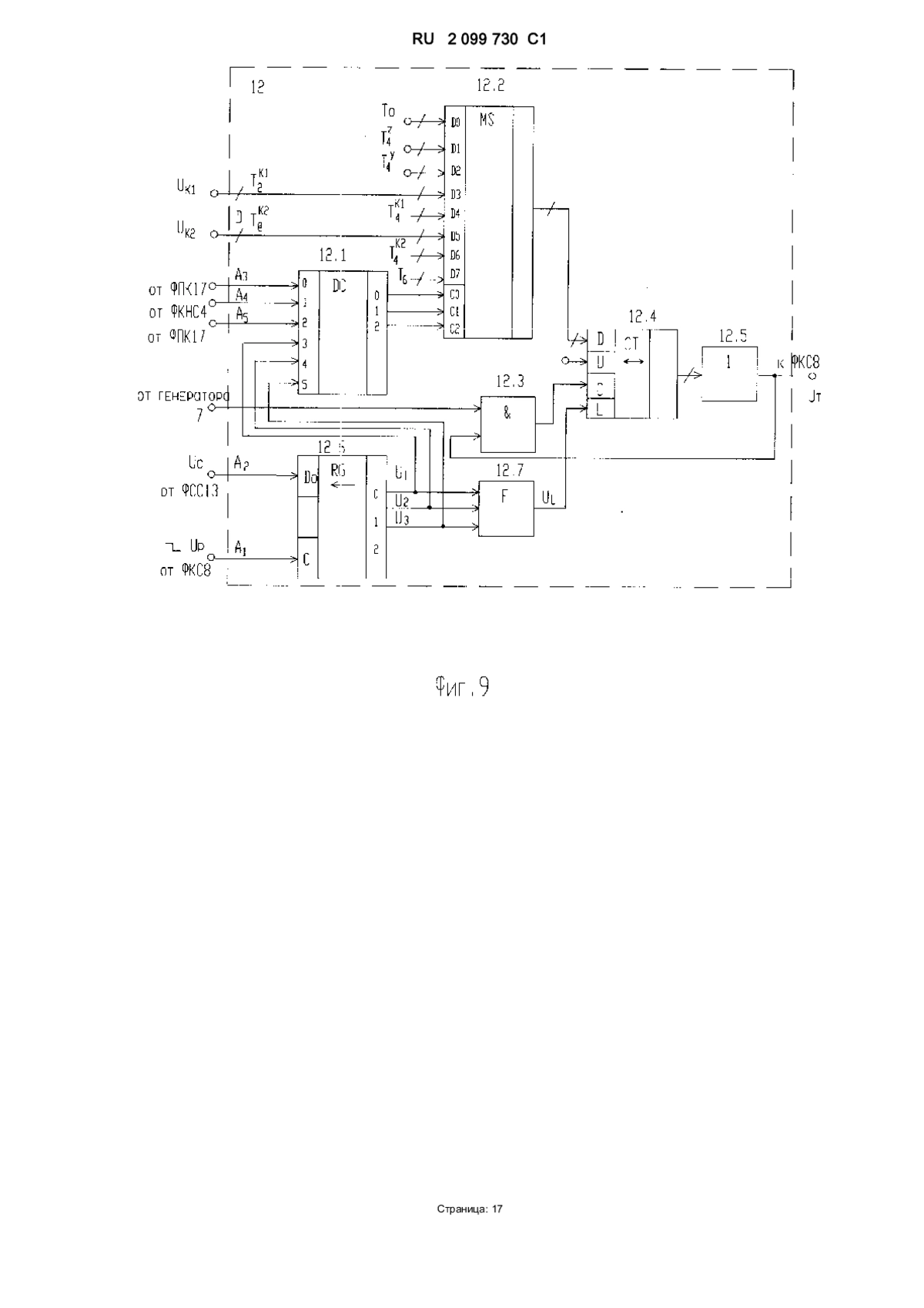

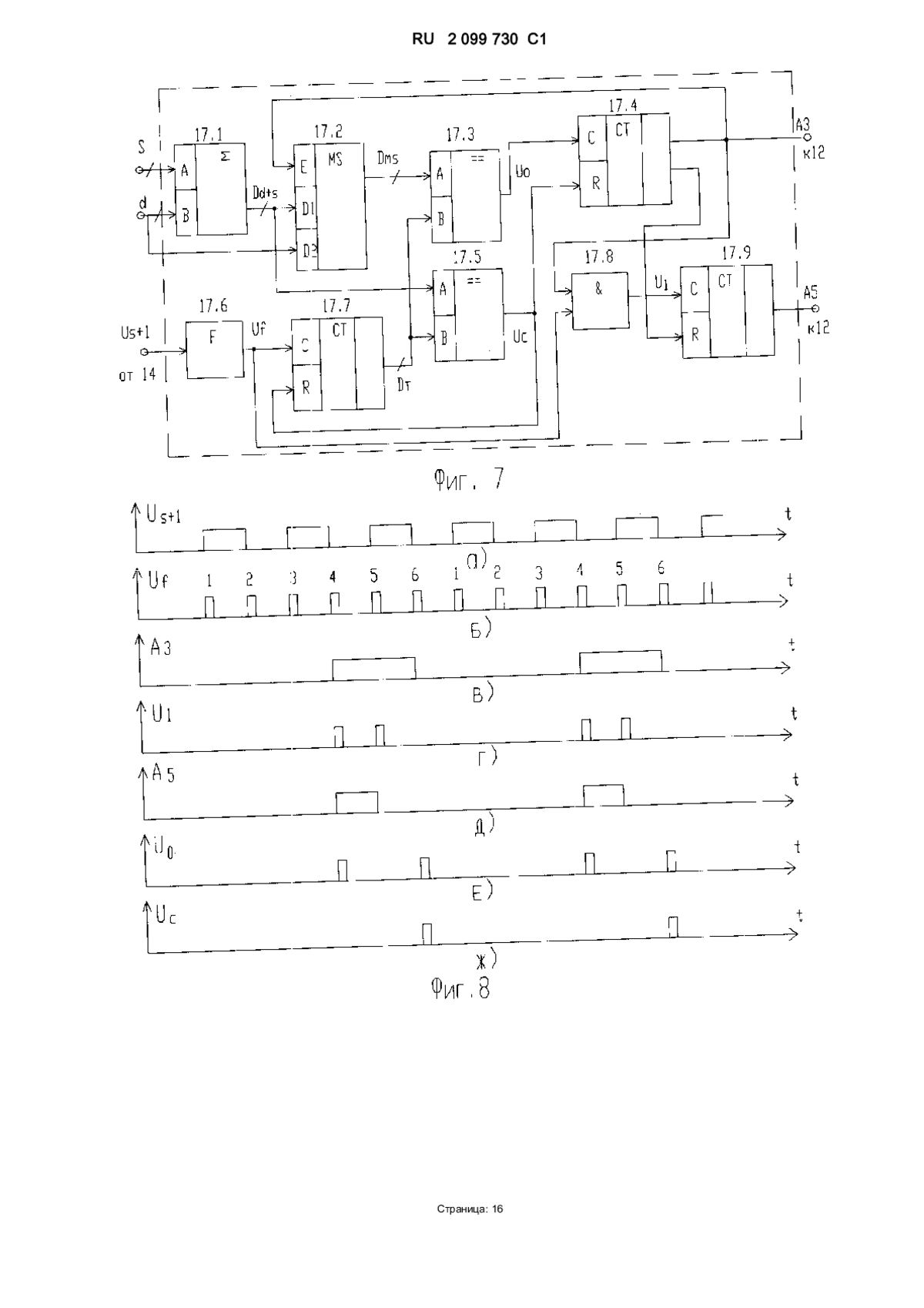

- Устройство для формирования информационного поля лазерной системы телеориентации, включающее последовательно установленные лазерный излучатель и двухкоординатный акустооптический дефлектор, а также последовательно соединенные генератор тактовой частоты и формирователь кодов строк, формирователь кодов номеров строк, первый и второй преобразователи код - частота, выходы которых соединены соответственно с первым и вторым управляющими входами дефлектора, отличающееся тем, что в него введены формирователь временных интервалов, формирователь признака кадра, формирователь структуры строк, два мультиплексора, схема совпадений и управляемый инвертор, выходы формирователя кодов строк через управляемый инвертор соединены с первой входной шиной первого мультиплексора и с второй входной шиной второго мультиплексора, выходы которых соединены с входами преобразователей код частота, выходы информационных разрядов формирователя кодов номеров строк соединены с второй входной шиной первого мультиплексора и первой входной шиной второго мультиплексора, выход признака конца такта строки формирователя кодов строк соединен с первым установочным входом формирователя временных интервалов и через формирователь структуры строк соединен с первым входом схемы совпадений, вторым установочным входом формирователя временных интервалов и входом формирователя кодов номеров строк, выход длительности кадра которого соединен с управляющими входами мультиплексоров, с четвертым установочным входом формирователя временных интервалов и через формирователь признака кадра с пятым установочным входом формирователя временных интервалов, выход которого соединен с входом начальной установки формирователя кодов строк, при этом выход генератора тактовой частоты соединен со счетным входом формирователя временных интервалов, входная информационная шина которого используется для подключения внешнего источника передаваемых команд, а выход признака командных кадров формирователя признака кадра соединен с третьим установочным входом формирователя временных интервалов и через схему совпадений с управляющим входом инвертора
