Патент: ОПТИЧЕСКИЙ ПРИЦЕЛ СИСТЕМЫ НАВЕДЕНИЯ УПРАВЛЯЕМОГО СНАРЯДА
Информация о документе
- Вид патента
- Изобретение
- Кол-во страниц
- 11 страниц
- Загрузил(а)
- Кол-во копий
- 1 копия
- Просмотров
- 11
Предпросмотр документа
Информация о патенте
- (19) Код страны
- RU
- (11) Номер
- 2150073
- (45) Опубликовано
- 26 мая 2000
- (56) Список документов цитированных в отчете о поиске
-
US 4111385, 05.09.1978. RU 2100745 C1, 27.12.1997. RU 2109246 C1, 20.04.1998. GB 2135761 A, 05.09.1984. US 4330099, 18.05.1982. FR 2729748 A2, 26.07.1996. DE 3441921 A1, 28.05.1986.
- (73) Патентообладатель
- Государственное унитарное предприятие "Конструкторское бюро приборостроения"

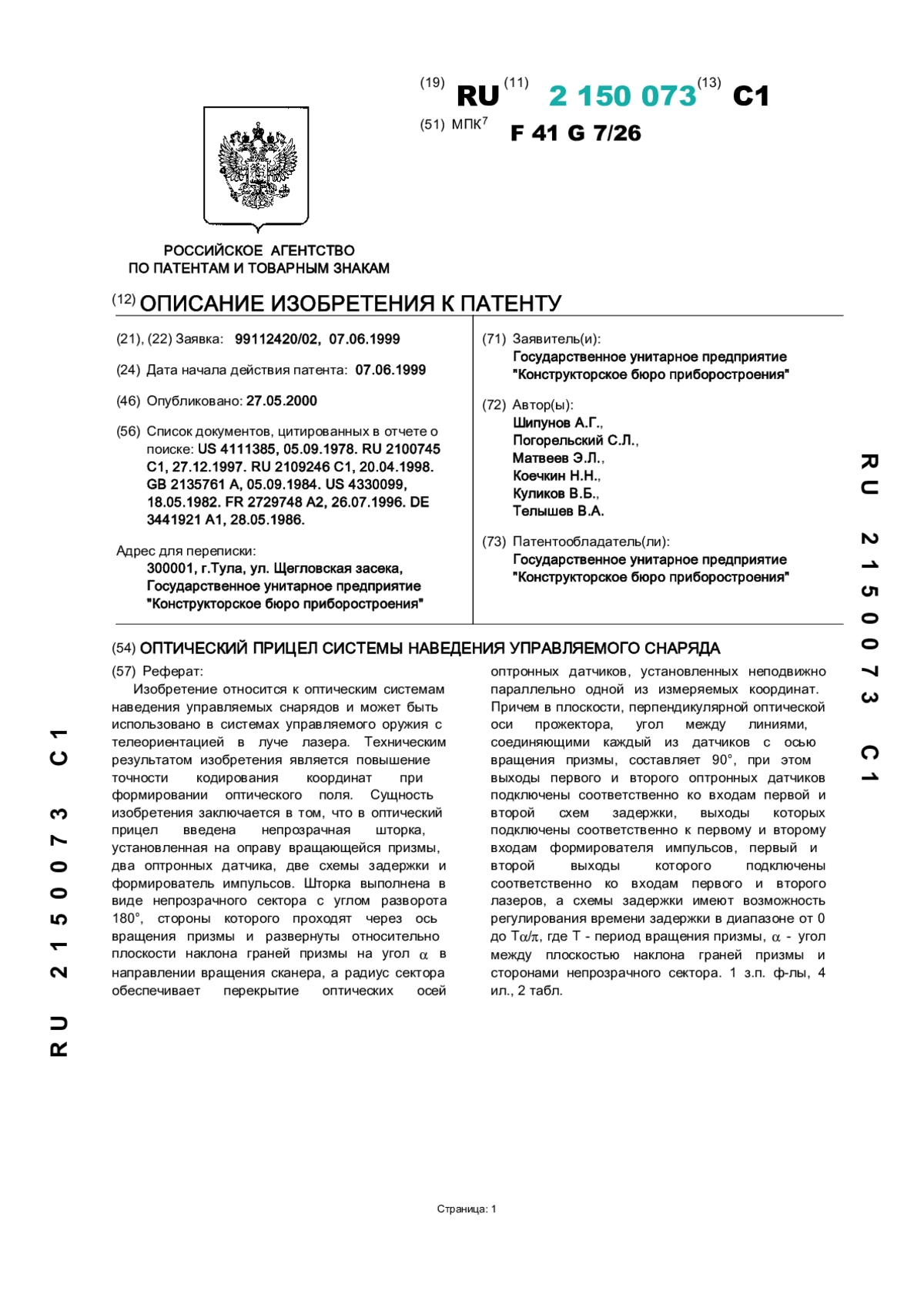

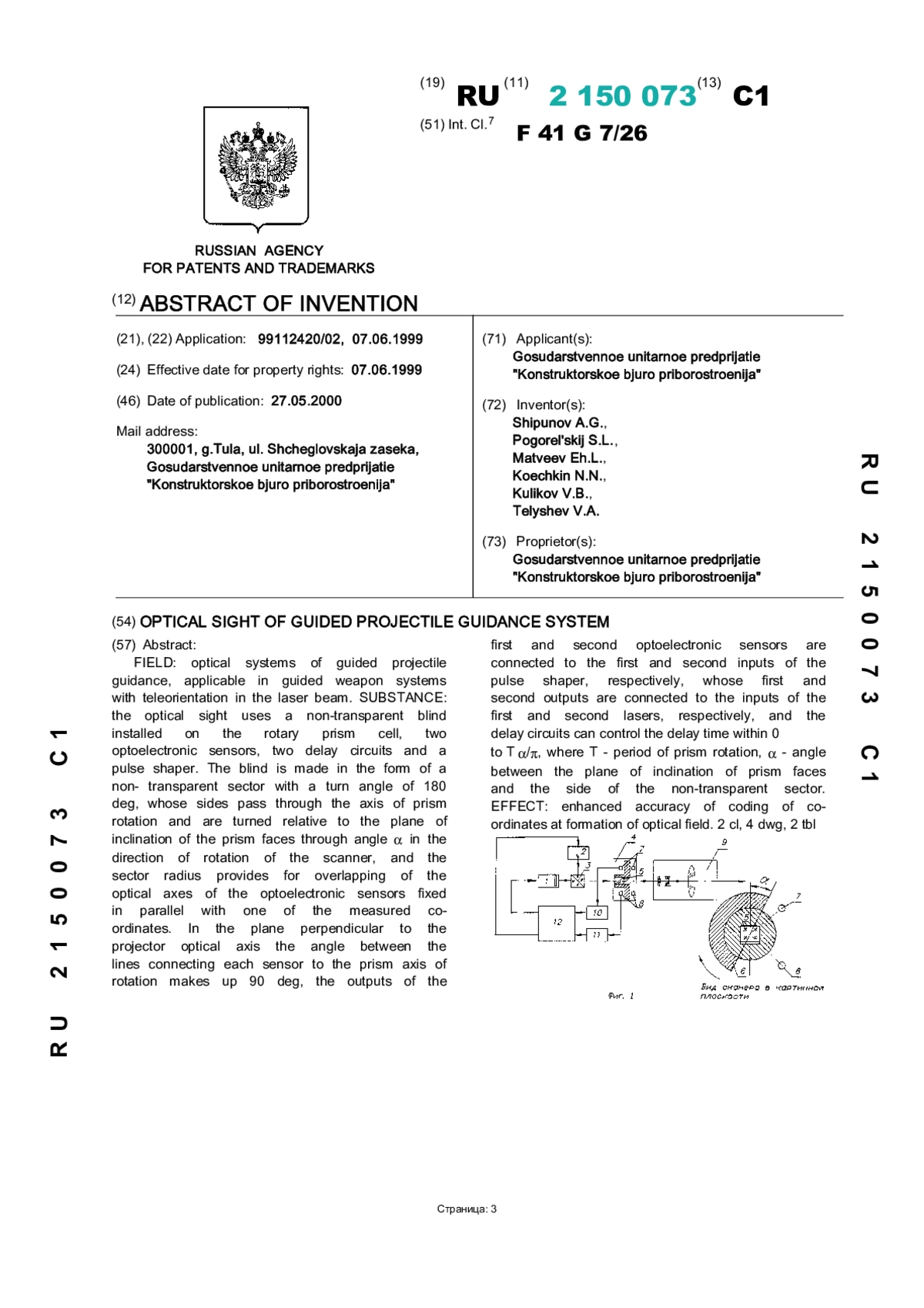

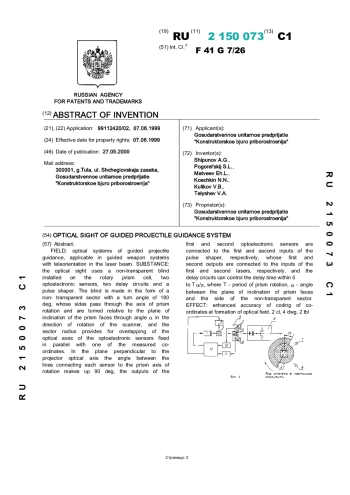

- Реферат
-
Изобретение относится к оптическим системам наведения управляемых снарядов и может быть использовано в системах управляемого оружия с телеориентацией в луче лазера. Техническим результатом изобретения является повышение точности кодирования координат при формировании оптического поля. Сущность изобретения заключается в том, что в оптический прицел введена непрозрачная шторка, установленная на оправу вращающейся призмы, два оптронных датчика, две схемы задержки и формирователь импульсов. Шторка выполнена в виде непрозрачного сектора с углом разворота 180°, стороны которого проходят через ось вращения призмы и развернуты относительно плоскости наклона граней призмы на угол α в направлении вращения сканера, а радиус сектора обеспечивает перекрытие оптических осей оптронных датчиков, установленных неподвижно параллельно одной из измеряемых координат. Причем в плоскости, перпендикулярной оптической оси прожектора, угол между линиями, соединяющими каждый из датчиков с осью вращения призмы, составляет 90°, при этом выходы первого и второго оптронных датчиков подключены соответственно ко входам первой и второй схем задержки, выходы которых подключены соответственно к первому и второму входам формирователя импульсов, первый и второй выходы которого подключены соответственно ко входам первого и второго лазеров, а схемы задержки имеют возможность регулирования времени задержки в диапазоне от 0 до Тα/π, где Т - период вращения призмы, α - угол между плоскостью наклона граней призмы и сторонами непрозрачного сектора. 1 з.п. ф-лы, 4 ил., 2 табл.
- Формула изобретения
-

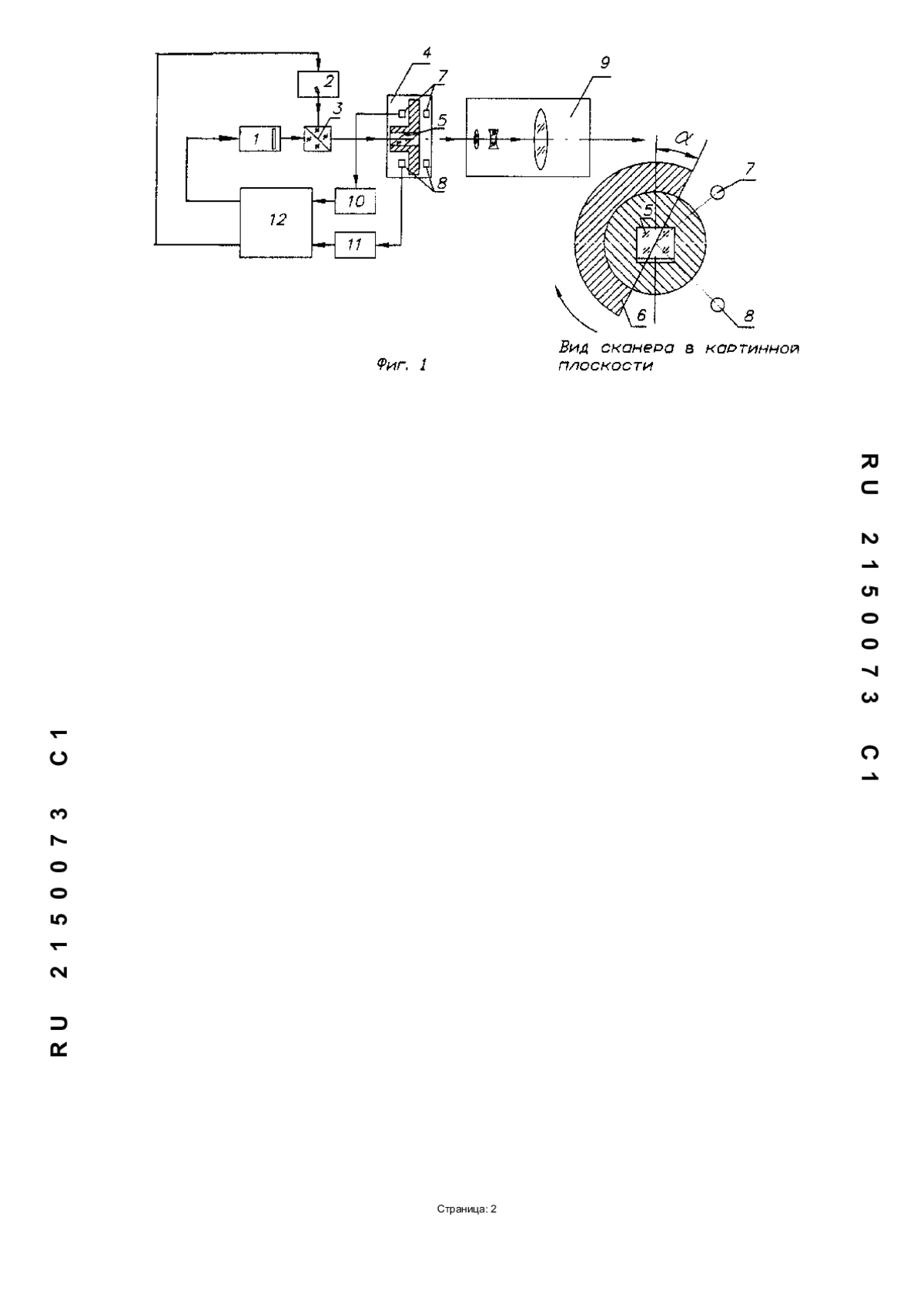

- Оптический прицел системы наведения управляемого снаряда, содержащий установленные соосно визир и прожектор, включающий в себя два инжекционных лазера, излучающие области которых расположены перпендикулярно осям измеряемых координат, систему вывода излучения лазеров на единую оптическую ось, последовательно установленные на этой оси оптический сканер в виде вращающейся призмы и панкратический объектив, при этом ось вращения призмы совмещена с оптической осью объектива, отличающийся тем, что в прицел введена непрозрачная шторка, установленная на оправу вращающейся призмы, два оптронных датчика, две схемы задержки и формирователь импульсов, при этом шторка выполнена в виде непрозрачного сектора с углом разворота 180o, стороны которого проходят через ось вращения призмы и развернуты относительно плоскости наклона граней призмы на угол α в направлении вращения сканера, а радиус сектора обеспечивает перекрытие осей оптронных датчиков, установленных неподвижно параллельно одной из измеряемых координат, причем в плоскости, перпендикулярной оптической оси прожектора, угол между линиями, соединяющими каждый из датчиков с осью вращения призмы, составляет 90o, при этом выходы первого и второго оптронных датчиков подключены соответственно ко входам первой и второй схем задержки, выходы которых подключены соответственно к первому и второму входам формирователя импульсов, первый и второй выходы которого подключены соответственно к входам первого и второго лазеров, а схемы задержки имеют возможность регулировки времени задержки в диапазоне от 0 до Tα/π; где Т - период вращения призмы; α - угол между плоскостью наклона граней призмы и сторонами непрозрачного сектора.

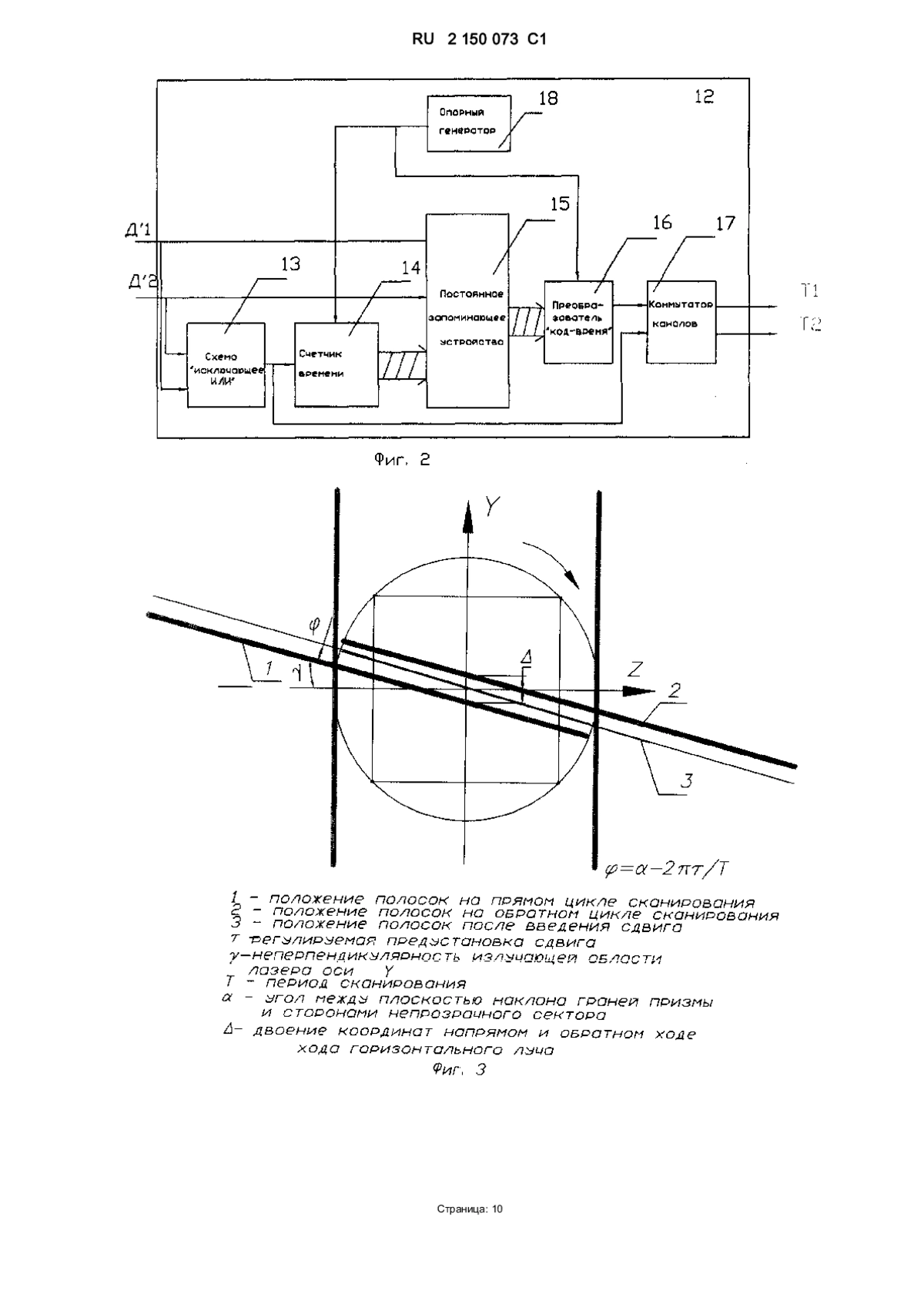

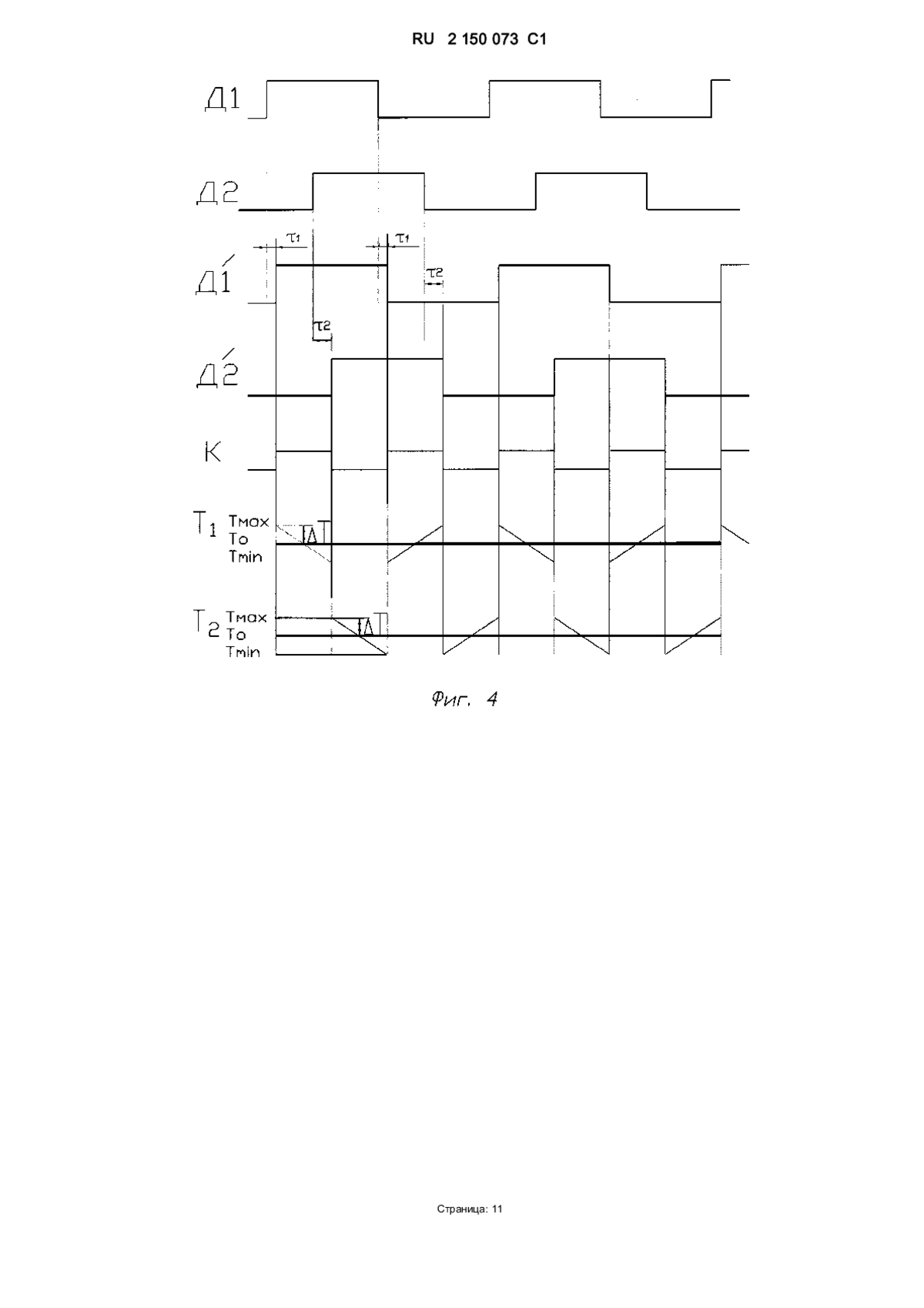

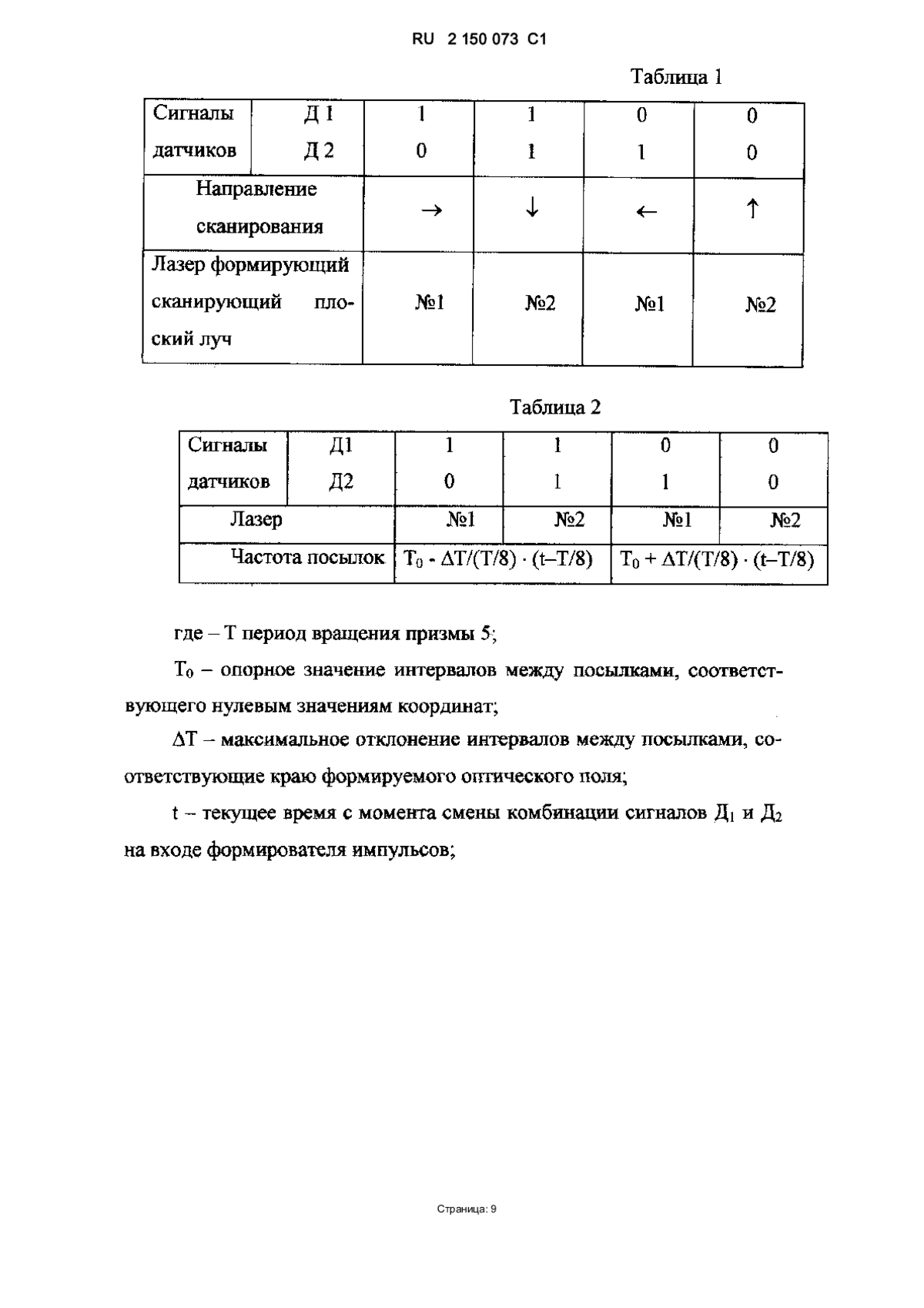

- Прицел по п.1, отличающийся тем, что в нем формирователь импульсов содержит опорный генератор, схему ИСКЛЮЧАЮЩЕЕ ИЛИ, счетчик времени, постоянное запоминающее устройство (ПЗУ), преобразователь код - время и коммутатор каналов, первый и второй вход схемы ИСКЛЮЧАЮЩЕЕ ИЛИ, а также первый и второй входы ПЗУ подключены соответственно к первым и вторым входам формирователя импульсов, выход схемы ИСКЛЮЧАЮЩЕЕ ИЛИ подключен к первым входам счетчика времени и коммутатора каналов, выход счетчика времени подключен к третьему входу ПЗУ, выход которого подключен ко входу преобразователя код - время, выход которого подключен ко второму входу коммутатора каналов, первый и второй выходы которого подключены соответственно к первому и второму выходам формирователя импульсов, при этом вторые входы счетчика времени и преобразователя код-время подключены к выходу опорного генератора.
