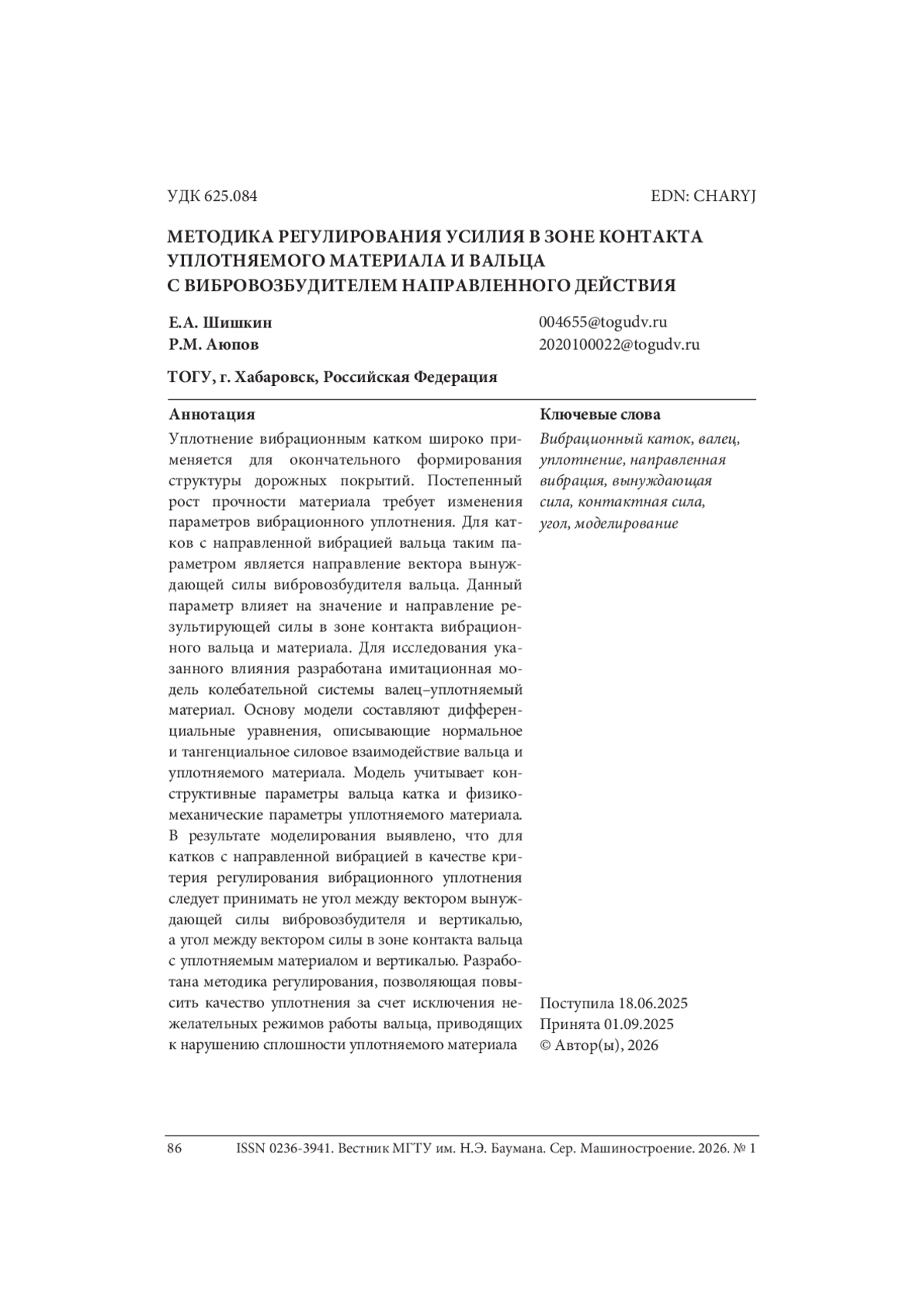

Уплотнение вибрационным катком широко применяется для окончательного формирования структуры дорожных покрытий. Постепенный рост прочности материала требует изменения параметров вибрационного уплотнения. Для катков с направленной вибрацией вальца таким параметром является направление вектора вынуждающей силы вибровозбудителя вальца. Данный параметр влияет на значение и направление результирующей силы в зоне контакта вибрационного вальца и материала. Для исследования указанного влияния разработана имитационная модель колебательной системы валец–уплотняемый материал. Основу модели составляют дифференциальные уравнения, описывающие нормальное и тангенциальное силовое взаимодействие вальца и уплотняемого материала. Модель учитывает конструктивные параметры вальца катка и физико-механические параметры уплотняемого материала. В результате моделирования выявлено, что для катков с направленной вибрацией в качестве критерия регулирования вибрационного уплотнения следует принимать не угол между вектором вынуждающей силы вибровозбудителя и вертикалью, а угол между вектором силы в зоне контакта вальца с уплотняемым материалом и вертикалью. Разработана методика регулирования, позволяющая повысить качество уплотнения за счет исключения нежелательных режимов работы вальца, приводящих к нарушению сплошности уплотняемого материала
Идентификаторы и классификаторы
- SCI
- Физика

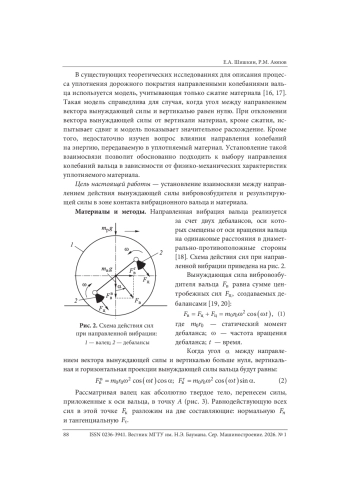

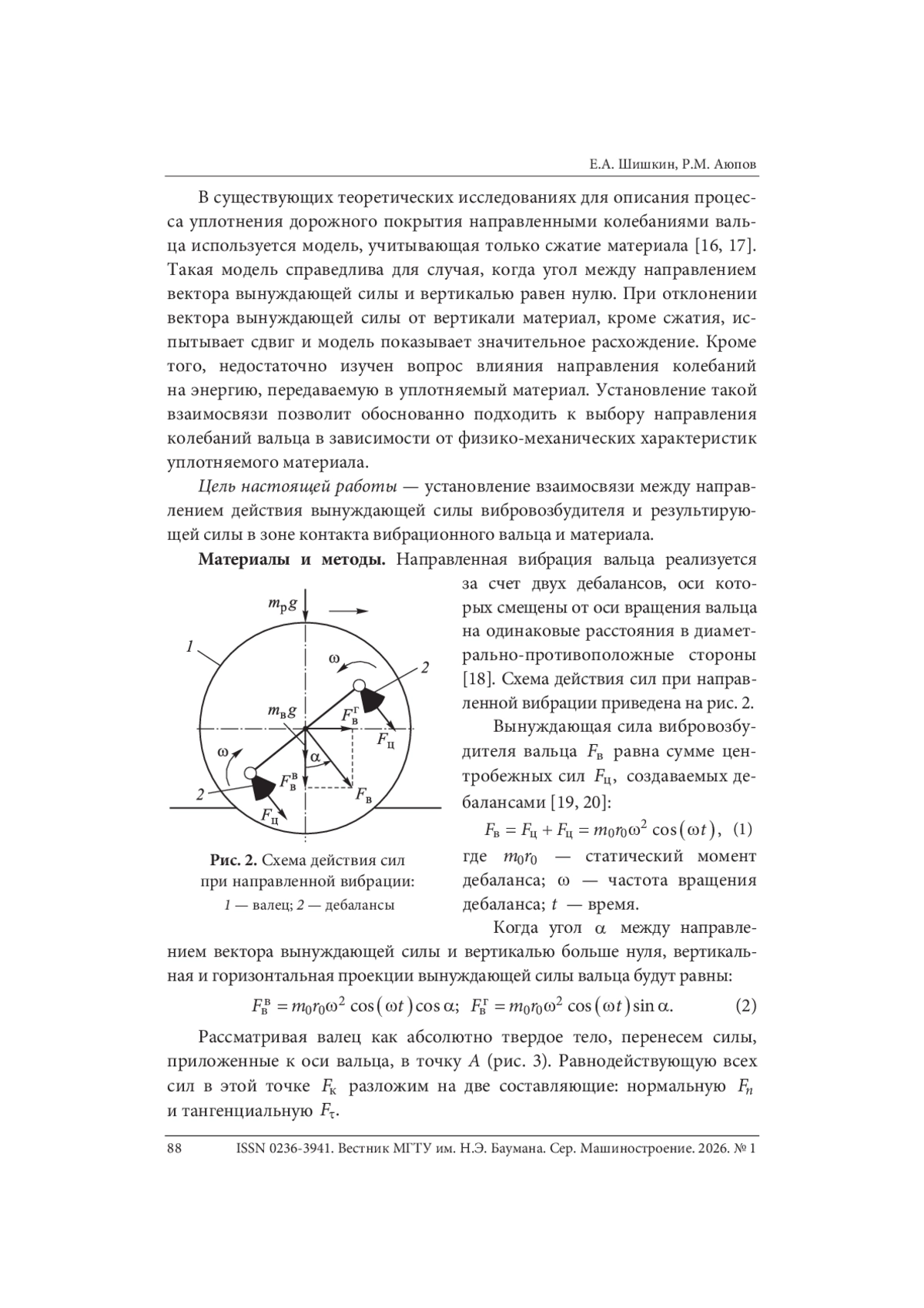

В существующих теоретических исследованиях для описания процесса уплотнения дорожного покрытия направленными колебаниями вальца используется модель, учитывающая только сжатие материала [16, 17]. Такая модель справедлива для случая, когда угол между направлением вектора вынуждающей силы и вертикалью равен нулю. При отклонении вектора вынуждающей силы от вертикали материал, кроме сжатия, испытывает сдвиг и модель показывает значительное расхождение. Кроме того, недостаточно изучен вопрос влияния направления колебаний на энергию, передаваемую в уплотняемый материал. Установление такой взаимосвязи позволит обоснованно подходить к выбору направления колебаний вальца в зависимости от физико-механических характеристик уплотняемого материала.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.

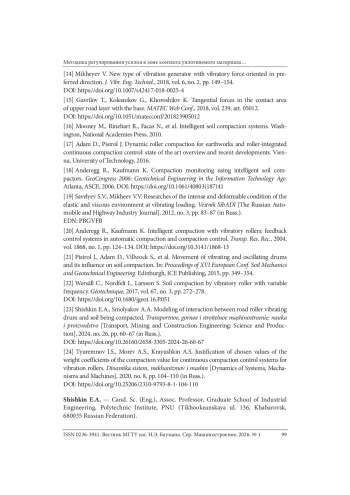

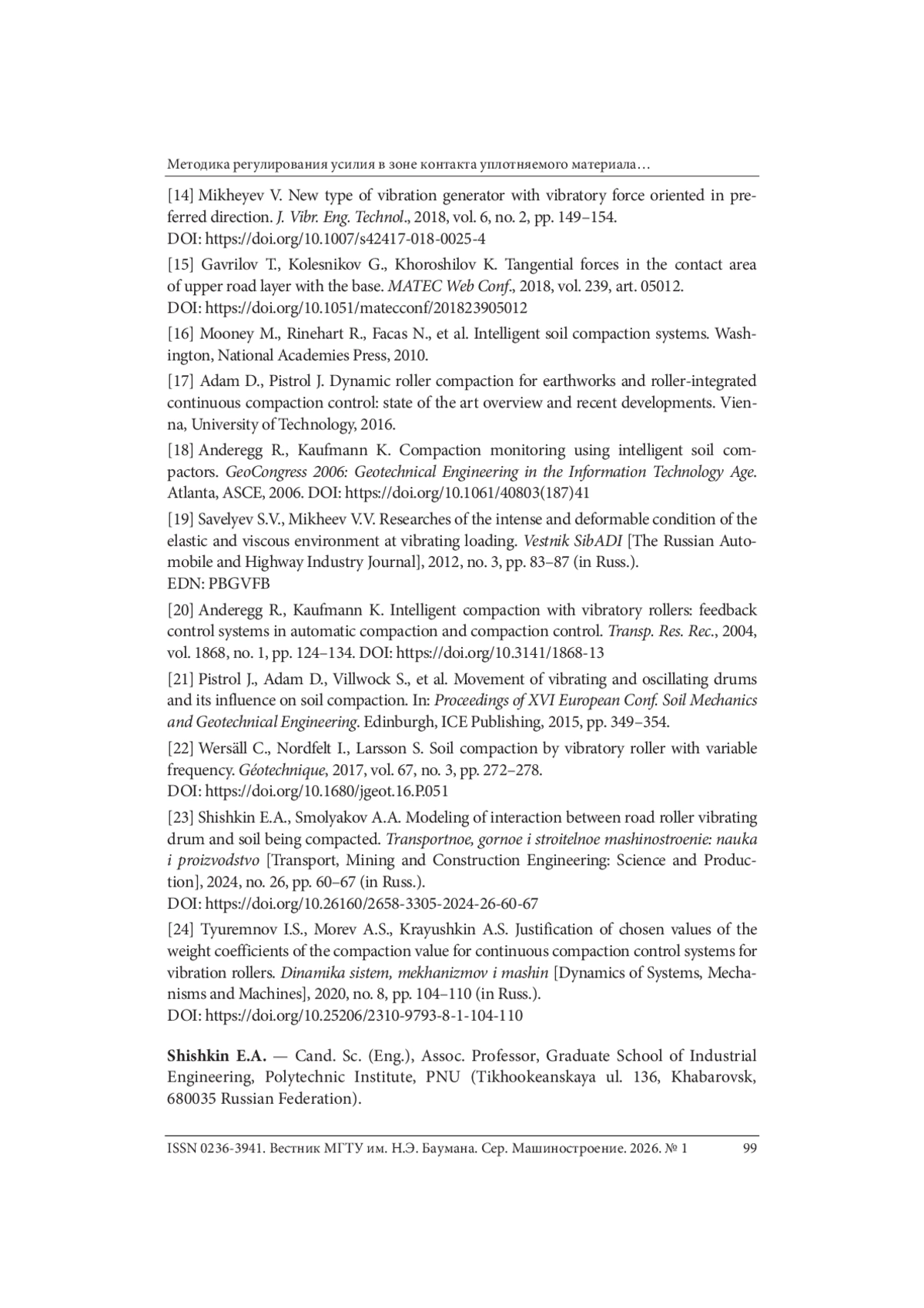

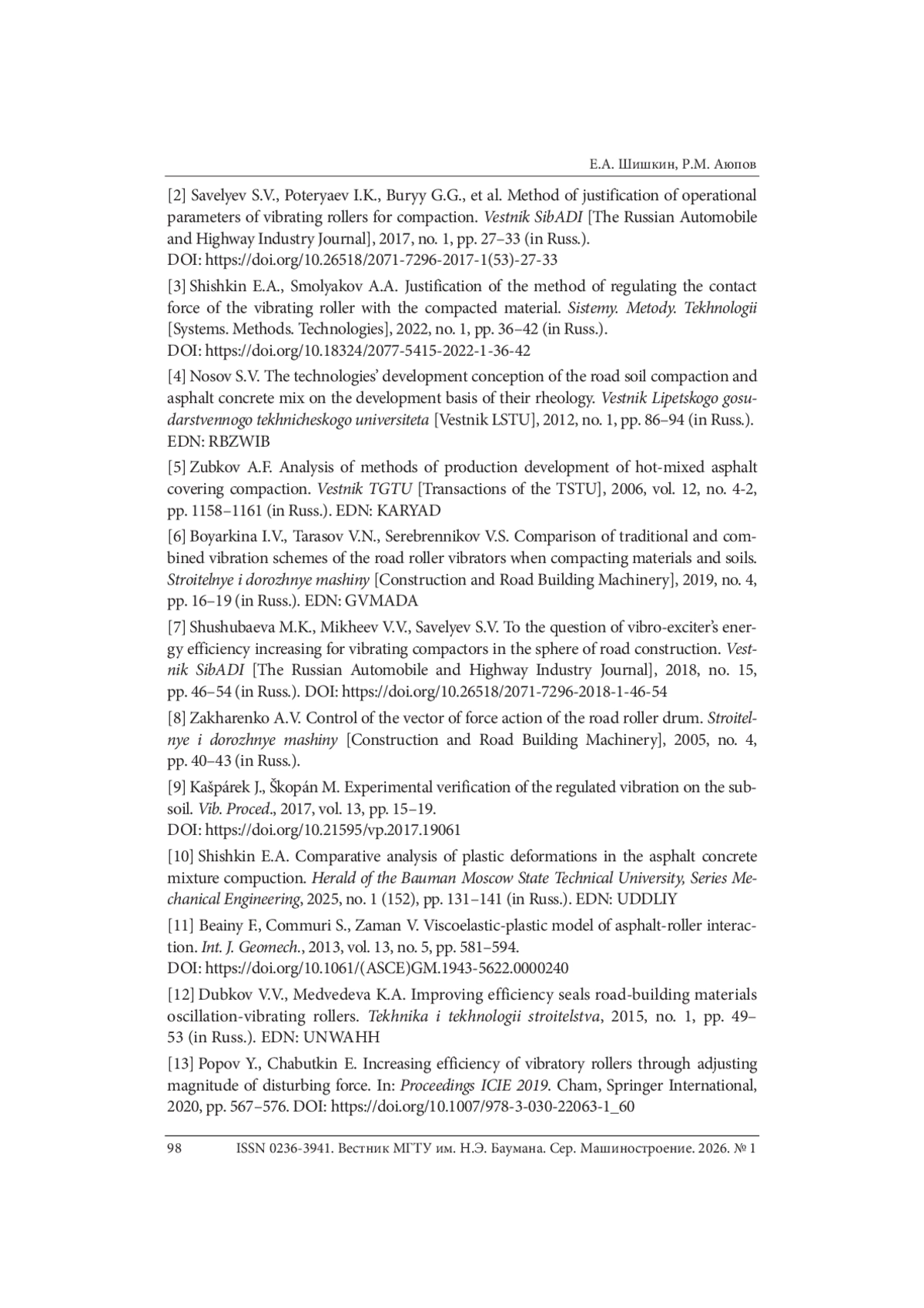

Список литературы
1. Тюремнов И.С. Обзор систем непрерывного контроля уплотнения грунта для вибрационных катков. Часть 3. Особенности функционирования и “интеллектуальное уплотнение”. Вестник ТОГУ, 2016, № 2, с. 115-122. EDN: WHPMKX
2. Савельев С.В., Потеряев И.К., Бурый Г.Г. и др. Методика обоснования режимных параметров вибрационных катков для уплотнения грунтов. Вестник СибАДИ, 2017, № 1, с. 27-33. DOI: 10.26518/2071-7296-2017-1(53)-27-33
3. Шишкин Е.А., Смоляков А.А. Обоснование способа регулирования контактного усилия вибрационного вальца с уплотняемым материалом. Системы. Методы. Технологии, 2022, № 1, с. 36-42. DOI: 10.18324/2077-5415-2022-1-36-42 EDN: JDMKWD
4. Носов С.В. Концепция совершенствования технологий уплотнения дорожных грунтов и асфальтобетонных смесей на основе развития их реологии. Вестник Липецкого государственного технического университета, 2012, № 1, с. 86-94. EDN: RBZWIB
5. Зубков А.Ф. Анализ методов разработки технологических процессов уплотнения дорожных покрытий из горячих асфальтобетонных смесей. Вестник ТГТУ, 2006, т. 12, № 4-2, с. 1158-1161. EDN: KARYAD
6. Бояркина И.В., Тарасов В.Н., Серебренников В.С. Сравнение традиционной и комбинированной схем колебаний вибровальца дорожного катка при уплотнении материалов и грунтов. Строительные и дорожные машины, 2019, № 4, с. 16-19. EDN: GVMADA
7. Шушубаева М.К., Михеев В.В., Савельев С.В. К вопросу о повышении энергоэффективности вибровозбудителя для дорожных вибрационных катков. Вестник СибАДИ, 2018, № 15, с. 46-54. DOI: 10.26518/2071-7296-2018-1-46-54 EDN: YTMCLH
8. Захаренко А.В. Управление вектором силового воздействия вальца дорожного катка. Строительные и дорожные машины, 2005, № 4, с. 40-43.
9. Kasparek J., Skopan M. Experimental verification of the regulated vibration on the subsoil. Vib. Proced., 2017, vol. 13, pp. 15-19. DOI: 10.21595/vp.2017.19061
10. Шишкин Е.А. Сравнительный анализ пластических деформаций при уплотнении асфальтобетонной смеси. Вестник МГТУ им. Н.Э. Баумана. Сер. Машиностроение, 2025, № 1 (152), с. 131-141. EDN: UDDLIY
11. Beainy F., Commuri S., Zaman V. Viscoelastic-plastic model of asphalt-roller interaction. Int. J. Geomech., 2013, vol. 13, no. 5, pp. 581-594. DOI: 10.1061/(ASCE)GM.1943-5622.0000240
12. Дубков В.В., Медведева К.А. Повышение эффективности уплотнения дорожно-строительных материалов осциляторно-вибрационным катком. Техника и технологии строительства, 2015, № 1, с. 49-53. EDN: UNWAHH
13. Popov Y., Chabutkin E. Increasing efficiency of vibratory rollers through adjusting magnitude of disturbing force. In: Proceedings ICIE 2019. Cham, Springer International, 2020, pp. 567-576. DOI: 10.1007/978-3-030-22063-1_60
14. Mikheyev V. New type of vibration generator with vibratory force oriented in preferred direction. J. Vibr. Eng. Technol., 2018, vol. 6, no. 2, pp. 149-154. DOI: 10.1007/s42417-018-0025-4 EDN: AQNMTK
15. Gavrilov T., Kolesnikov G., Khoroshilov K. Tangential forces in the contact area of upper road layer with the base. MATEC Web Conf., 2018, vol. 239, art. 05012. DOI: 10.1051/matecconf/201823905012 EDN: NJFNQB
16. Mooney M., Rinehart R., Facas N., et al. Intelligent soil compaction systems. Washington, National Academies Press, 2010.
17. Adam D., Pistrol J. Dynamic roller compaction for earthworks and roller-integrated continuous compaction control: state of the art overview and recent developments. Institute of Geotechnics. Vienna, University of Technology, 2016.
18. Anderegg R., Kaufmann K. Compaction monitoring using intelligent soil compactors. GeoCongress 2006: Geotechnical Engineering in the Information Technology. Atlanta, ASCE, 2006. DOI: 10.1061/40803(187)41
19. Савельев С.В., Михеев В.В. Исследования напряженно-деформируемого состояния упруговязкой среды при вибрационном нагружении. Вестник СибАДИ, 2012, № 3, с. 83-87. EDN: PBGVFB
20. Anderegg R., Kaufmann K. Intelligent compaction with vibratory rollers: feedback control systems in automatic compaction and compaction control. Transp. Res. Rec., 2004, vol. 1868, no. 1, pp. 124-134. DOI: 10.3141/1868-13
21. Pistrol J., Adam D., Villwock S., et al. Movement of vibrating and oscillating drums and its influence on soil compaction. In: Proceedings of XVI European Conf. Soil Mechanics and Geotechnical Engineering. Edinburgh, ICE Publishing, 2015, pp. 349-354.
22. Wersall C., Nordfelt I., Larsson S. Soil compaction by vibratory roller with variable frequency. Geotechnique, 2017, vol. 67, no. 3, pp. 272-278. DOI: 10.1680/jgeot.16.P.051
23. Шишкин Е.А., Смоляков А.А. Моделирование взаимодействия вибрационного вальца дорожного катка с уплотняемым грунтом. Транспортное, горное и строительное машиностроение: наука и производство, 2024, № 26, с. 60-67. DOI: 10.26160/2658-3305-2024-26-60-67 EDN: LAOAAY
24. Тюремнов И.С., Морев А.С., Краюшкин А.С. Обоснование выбора значений коэффициентов веса показателя уплотнения для систем непрерывного контроля уплотнения грунта для вибрационных катков. Динамика систем, механизмов и машин, 2020, № 8, с. 104-110. DOI: 10.25206/2310-9793-8-1-104-110 EDN: FOWJNT
