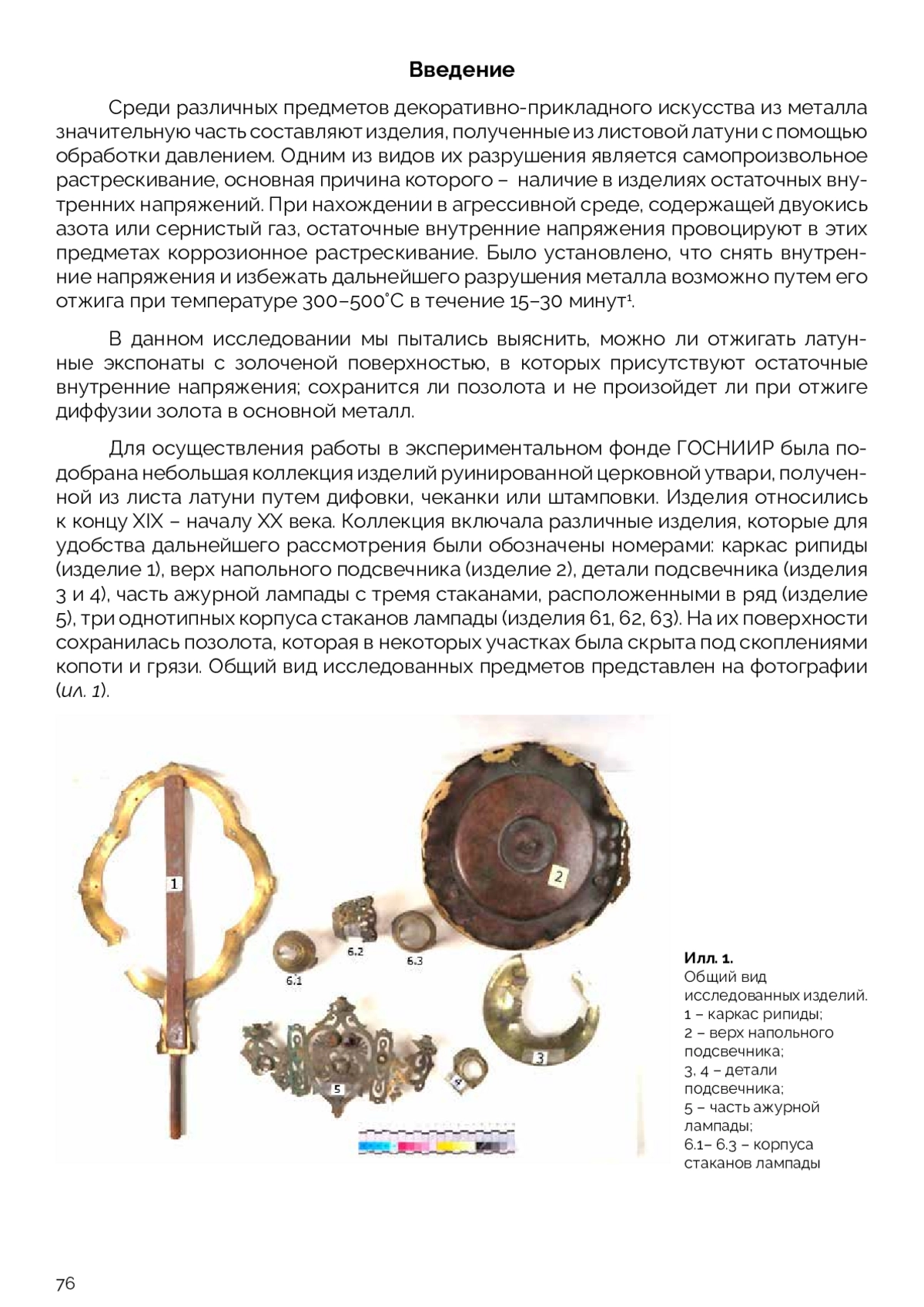

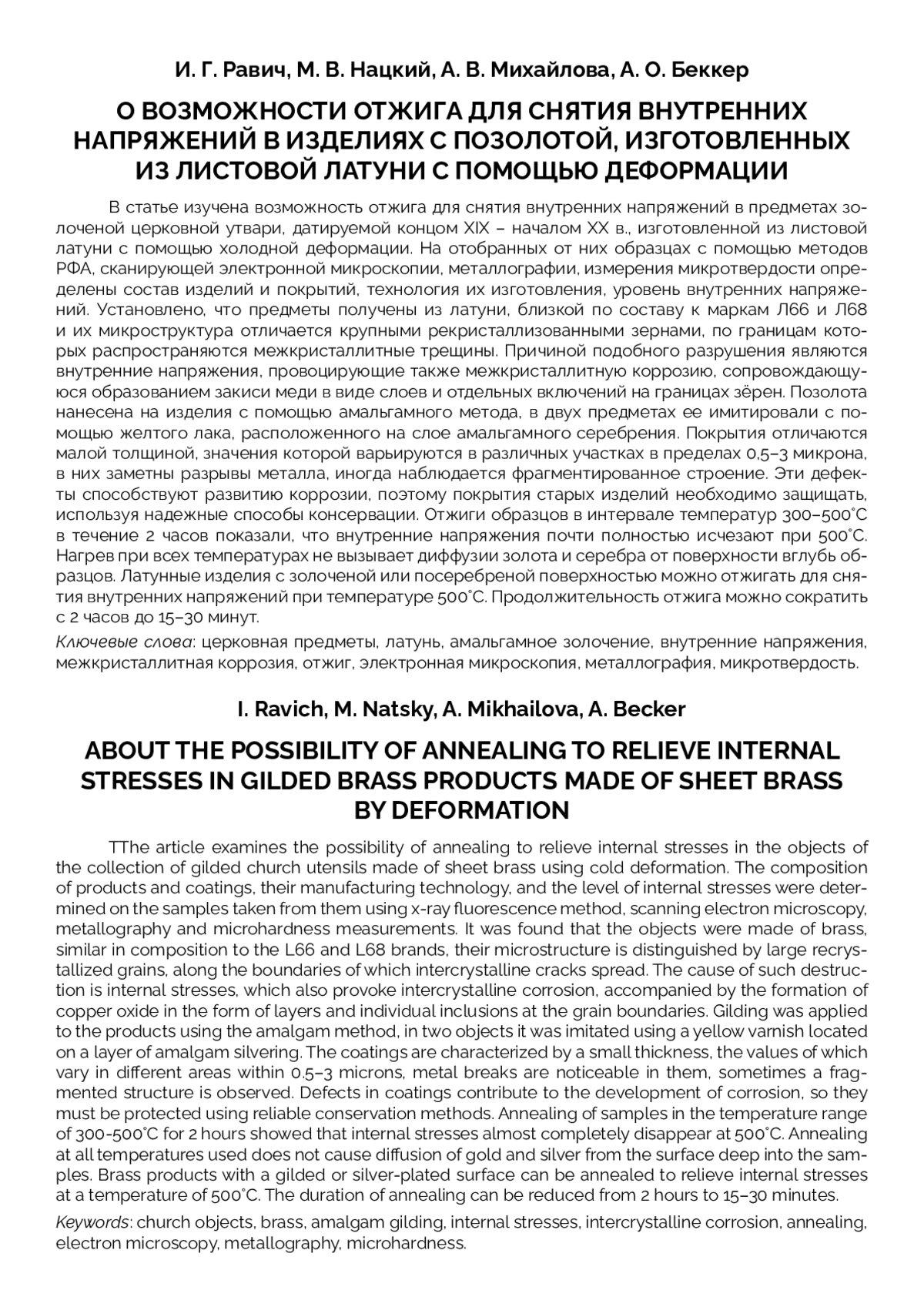

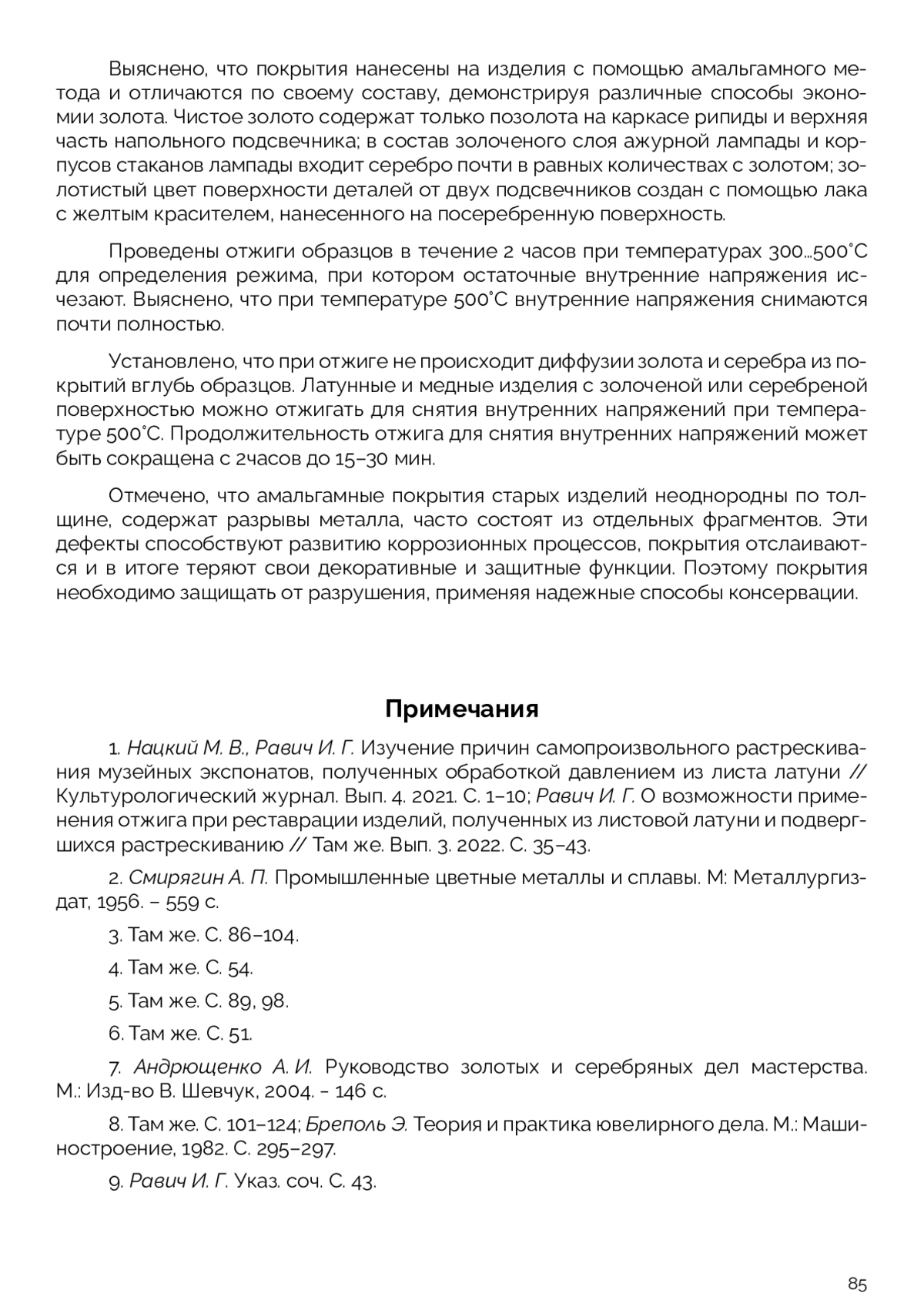

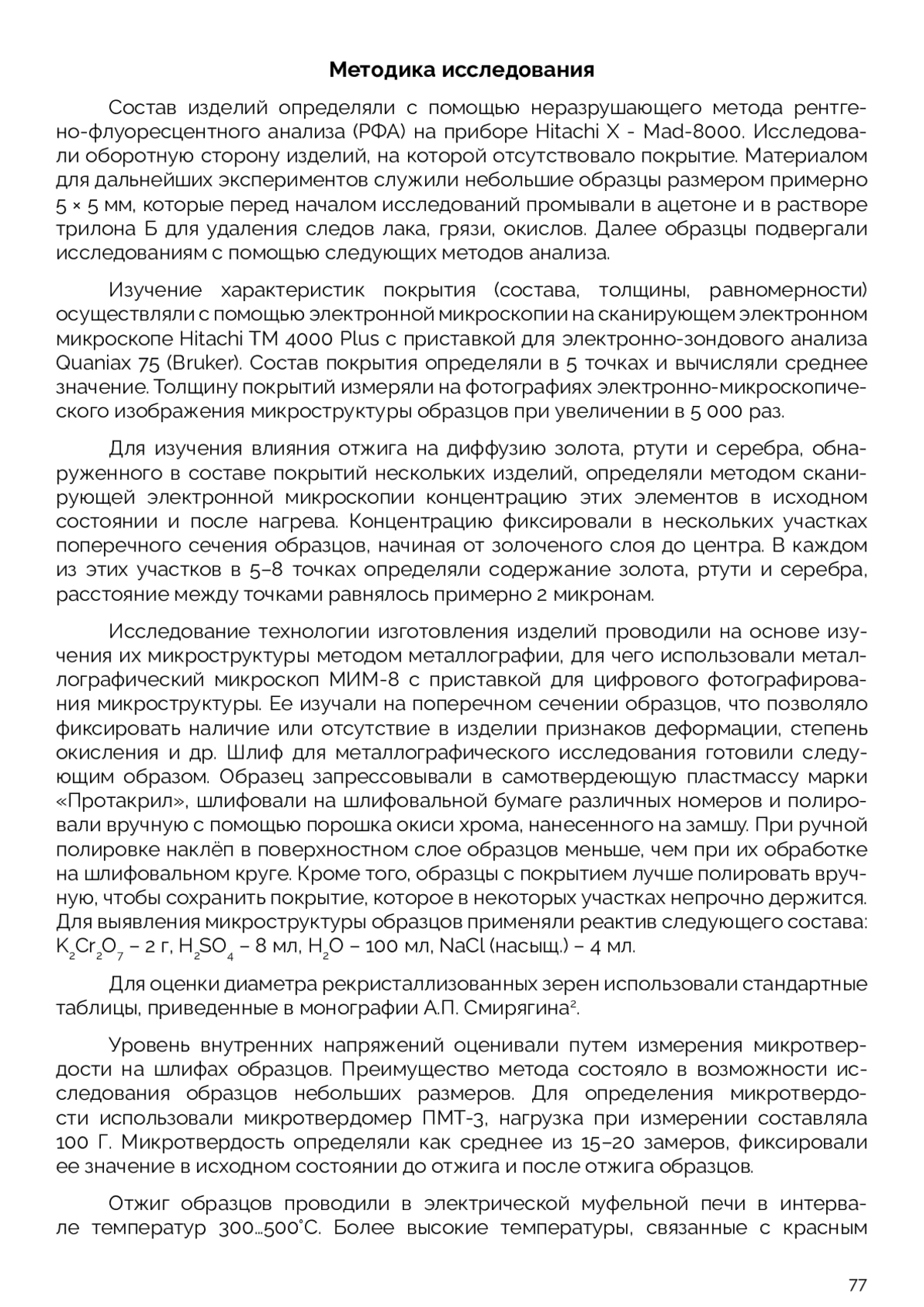

В статье изучена возможность отжига для снятия внутренних напряжений в предметах золоченой церковной утвари, датируемой концом XIX – началом XX в., изготовленной из листовой латуни с помощью холодной деформации. На отобранных от них образцах с помощью методов РФА, сканирующей электронной микроскопии, металлографии, измерения микротвердости определены состав изделий и покрытий, технология их изготовления, уровень внутренних напряжений. Установлено, что предметы получены из латуни, близкой по составу к маркам Л66 и Л68 и их микроструктура отличается крупными рекристаллизованными зернами, по границам которых распространяются межкристаллитные трещины. Причиной подобного разрушения являются внутренние напряжения, провоцирующие также межкристаллитную коррозию, сопровождающуюся образованием закиси меди в виде слоев и отдельных включений на границах зёрен. Позолота нанесена на изделия с помощью амальгамного метода, в двух предметах ее имитировали с помощью желтого лака, расположенного на слое амальгамного серебрения. Покрытия отличаются малой толщиной, значения которой варьируются в различных участках в пределах 0,5–3 микрона, в них заметны разрывы металла, иногда наблюдается фрагментированное строение. Эти дефекты способствуют развитию коррозии, поэтому покрытия старых изделий необходимо защищать, используя надежные способы консервации. Отжиги образцов в интервале температур 300–500°C в течение 2 часов показали, что внутренние напряжения почти полностью исчезают при 500°C. Нагрев при всех температурах не вызывает диффузии золота и серебра от поверхности вглубь образцов. Латунные изделия с золоченой или посеребреной поверхностью можно отжигать для снятия внутренних напряжений при температуре 500°C. Продолжительность отжига можно сократить с 2 часов до 15–30 минут.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Искусство
