Эффекты направленности излучения протяженных очагов крупных землетрясений известны сейсмологам давно, но лишь в последние десятилетия, с развитием плотных сетей сейсмических наблюдений, появляется представительный материал и возможность детального изучения этих эффектов.
С 2000-х годов сейсмологи находят свидетельства сверхбыстрого распространения трещин по разломам, приводящего к образованию ударных фронтов (конусов Маха) вследствие интерференции волн, излучаемых концом распространяющейся трещины: в приразломных зонах регистрируются высокие пиковые ускорения (PGA) и скорости (PGV).
В таких случаях в приразломных зонах возникают серьезные разрушения, связанные с воздействием на здания импульсов скорости большой амплитуды (на параллельных разлому составляющих), за которыми следуют воздействия другого типа, от замыкающих разрывов с субрелеевской скоростью, с доминированием нормальных разлому составляющих. Эффект двойного удара разрушает конструкции. Такие явления наблюдались при турецких землетрясениях 2023 г. Другой пример таких землетрясений – землетрясения в Кумамото в Японии 2016 г.
С конца 1990-х годов сейсмологи работают над включением эффектов направленности излучения протяженных очагов в процедуры вероятностного анализа сейсмической опасности (ВАСО) и в строительные нормы, однако к настоящему времени консенсус не достигнут, и прогресса в этой области можно ожидать лишь с накоплением достаточного количества данных наблюдений.
Идентификаторы и классификаторы
- SCI
- Строительство

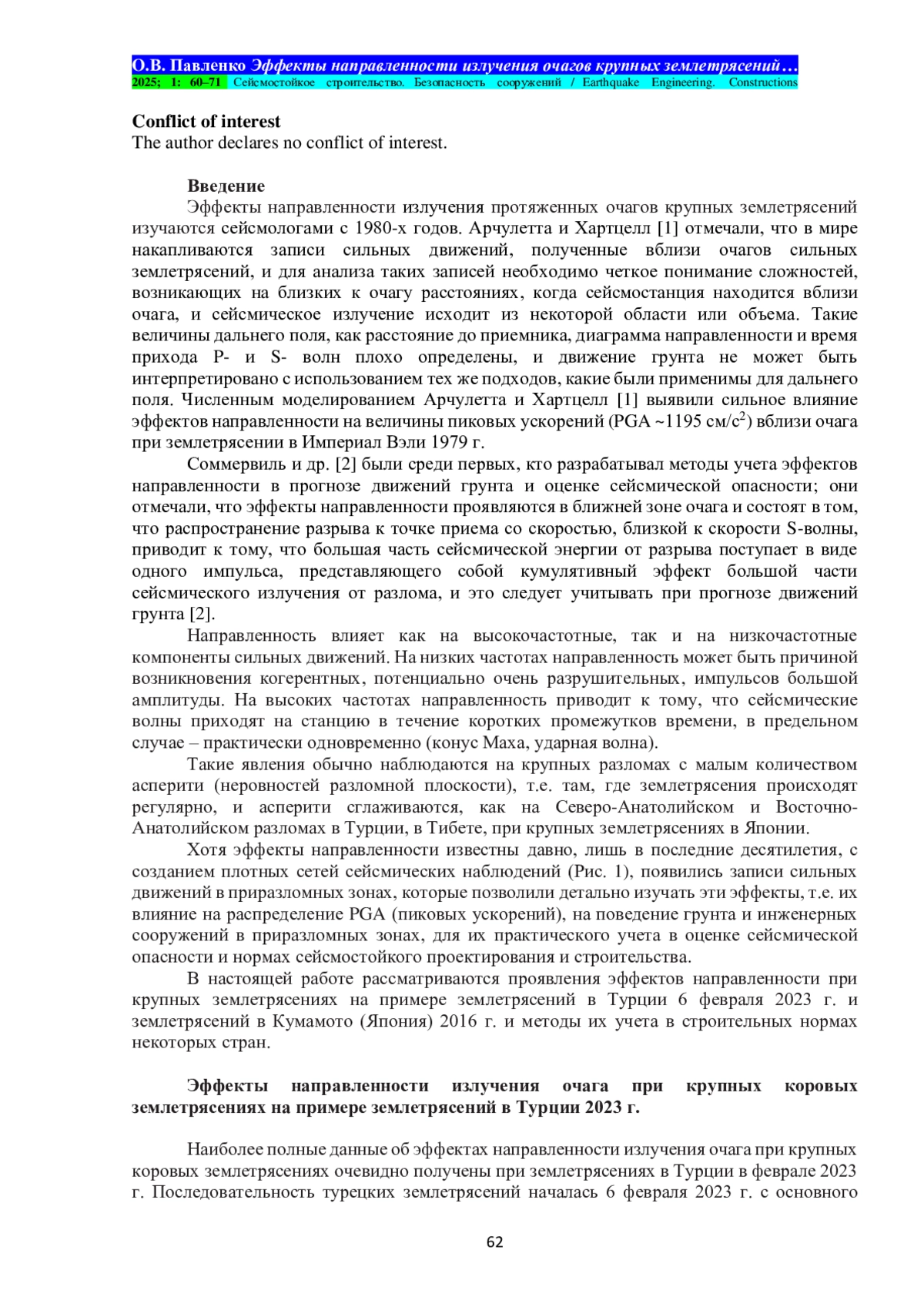

Эффекты направленности излучения протяженных очагов крупных землетрясений изучаются сейсмологами с 1980-х годов. Арчулетта и Хартцелл [1] отмечали, что в мире накапливаются записи сильных движений, полученные вблизи очагов сильных землетрясений, и для анализа таких записей необходимо четкое понимание сложностей, возникающих на близких к очагу расстояниях, когда сейсмостанция находится вблизи очага, и сейсмическое излучение исходит из некоторой области или объема. Такие величины дальнего поля, как расстояние до приемника, диаграмма направленности и время прихода P- и S- волн плохо определены, и движение грунта не может быть интерпретировано с использованием тех же подходов, какие были применимы для дальнего поля. Численным моделированием Арчулетта и Хартцелл [1] выявили сильное влияние эффектов направленности на величины пиковых ускорений (PGA ~1195 см/с2) вблизи очага при землетрясении в Империал Вэли 1979 г.

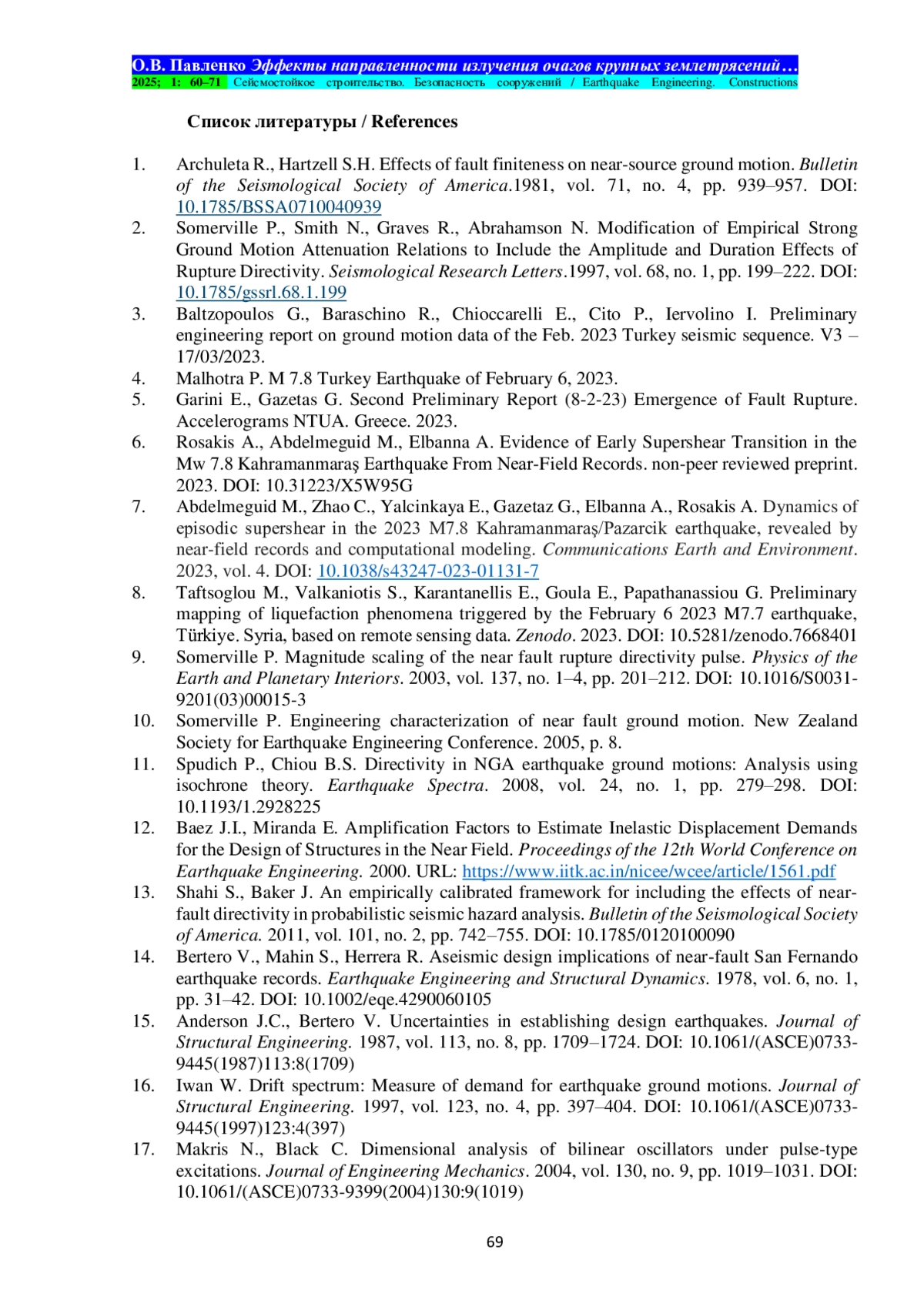

Список литературы
1. Archuleta R., Hartzell S.H. Effects of fault finiteness on near-source ground motion. Bulletin of the Seismological Society of America.1981, vol. 71, no. 4, pp. 939-957. DOI: 10.1785/BSSA0710040939
2. Somerville P., Smith N., Graves R., Abrahamson N. Modification of Empirical Strong Ground Motion Attenuation Relations to Include the Amplitude and Duration Effects of Rupture Directivity. Seismological Research Letters.1997, vol. 68, no. 1, pp. 199-222. DOI: 10.1785/gssrl.68.1.199
3. Baltzopoulos G., Baraschino R., Chioccarelli E., Cito P., Iervolino I. Preliminary engineering report on ground motion data of the Feb. 2023 Turkey seismic sequence. V3 - 17/03/2023.
4. Malhotra P. M 7.8 Turkey Earthquake of February 6, 2023.
5. Garini E., Gazetas G. Second Preliminary Report (8-2-23) Emergence of Fault Rupture. Accelerograms NTUA. Greece. 2023.
6. Rosakis A., Abdelmeguid M., Elbanna A. Evidence of Early Supershear Transition in the Mw 7.8 Kahramanmaraş Earthquake From Near-Field Records. non-peer reviewed preprint. 2023. DOI: 10.31223/X5W95G
7. Abdelmeguid M., Zhao C., Yalcinkaya E., Gazetaz G., Elbanna A., Rosakis A. Dynamics of episodic supershear in the 2023 M7.8 Kahramanmaraş/Pazarcik earthquake, revealed by near-field records and computational modeling.Communications Earth and Environment. 2023, vol. 4. DOI: 10.1038/s43247-023-01131-7
8. Taftsoglou M., Valkaniotis S., Karantanellis E., Goula E., Papathanassiou G. Preliminary mapping of liquefaction phenomena triggered by the February 6 2023 M7.7 earthquake, Türkiye. Syria, based on remote sensing data. Zenodo. 2023. DOI: 10.5281/zenodo.7668401
9. Somerville P. Magnitude scaling of the near fault rupture directivity pulse. Physics of the Earth and Planetary Interiors. 2003, vol. 137, no. 1-4, pp. 201-212. DOI: 10.1016/S0031-9201(03)00015-3
10. Somerville P. Engineering characterization of near fault ground motion. New Zealand Society for Earthquake Engineering Conference. 2005, p. 8.
11. Spudich P., Chiou B.S. Directivity in NGA earthquake ground motions: Analysis using isochrone theory. Earthquake Spectra. 2008, vol. 24, no. 1, pp. 279-298. DOI: 10.1193/1.2928225
12. Baez J.I., Miranda E. Amplification Factors to Estimate Inelastic Displacement Demands for the Design of Structures in the Near Field. Proceedings of the 12th World Conference on Earthquake Engineering. 2000. URL: https://www.iitk.ac.in/nicee/wcee/article/1561.pdf.
13. Shahi S., Baker J. An empirically calibrated framework for including the effects of near-fault directivity in probabilistic seismic hazard analysis. Bulletin of the Seismological Society of America. 2011, vol. 101, no. 2, pp. 742-755. DOI: 10.1785/0120100090
14. Bertero V., Mahin S., Herrera R. Aseismic design implications of near-fault San Fernando earthquake records. Earthquake Engineering and Structural Dynamics. 1978, vol. 6, no. 1, pp. 31-42. DOI: 10.1002/eqe.4290060105
15. Anderson J.C., Bertero V. Uncertainties in establishing design earthquakes. Journal of Structural Engineering. 1987, vol. 113, no. 8, pp. 1709-1724. :8(1709). DOI: 10.1061/(ASCE)0733-9445(1987)113
16. Iwan W. Drift spectrum: Measure of demand for earthquake ground motions. Journal of Structural Engineering. 1997, vol. 123, no. 4, pp. 397-404. :4(397). DOI: 10.1061/(ASCE)0733-9445(1997)123
17. Makris N., Black C. Dimensional analysis of bilinear oscillators under pulse-type excitations. Journal of Engineering Mechanics. 2004, vol. 130, no. 9, pp. 1019-1031. :9(1019). DOI: 10.1061/(ASCE)0733-9399(2004)130
18. Luco N., Cornell C. Structure-specific scalar intensity measures for near-source and ordinary earthquake ground motions. Earthquake Spectra. 2007, vol. 23, no. 2, pp. 357-392. DOI: 10.1193/1.2723158
19. Mahin S., Bertero V., Chopra A., Collins R. Response of the Olive View hospital main building during the San Fernando earthquake. Report No. UCB/EERC-76/22. Earthquake Engineering Research Center. University of California at Berkeley. 1976.
20. Bertero V., Mahin S., Herrera R. Problems in prescribing reliable design earthquakes. Proceedings of the 6th World Conference on Earthquake Engineering. 1977, vol. 2, pp. 1741-1746.
21. Somerville P., Smith N., Graves R., Abrahamson N. Representation of near-fault rupture directivity effects in design ground motions, and application to Caltrans bridges. Proceedings of the National Seismic Conference on Bridges and Highways. San Diego. California. 1995.
22. Abrahamson N.A. Seismological aspects of near-fault ground motions. Proceedings of the 5th Caltrans Seismic Research Workshop. California Department of Transportation. 1998.
23. Abrahamson N.A. Effects of rupture directivity on probabilistic seismic hazard analysis. Proceedings of the EERI 6th Seismic Zonation Workshop. Palm Springs. California. 2000. 6 p.
24. Rowshandel B. Incorporating source rupture characteristic into ground-motion hazard analysis models. Seismological Research Letters. 2006, vol. 77, no. 6, pp. 708-722. DOI: 10.1785/gssrl.77.6.708
25. Tothong P., Cornell C. A., Baker J. Explicit directivity-pulse inclusion in probabilistic seismic hazard analysis. Earthquake Spectra. 2007, vol. 23, no. 4, pp. 867-891. DOI: 10.1193/1.2790487
26. Abrahamson N.A. Incorporating Effects of Near-Fault Tectonic Deformation into Design Ground Motions, MCEER Webcast http://civil.eng.buffalo.edu/webcast/abrahamson/, 2001.
27. Abrahamson N.A., Somerville P.G. Effects of the Hanging Wall and Footwall on Ground Motions Recorded during the Northridge Earthquake. Bulletin the Seismological Society of America. 1996, vol. 86, no. 1, pp. S93-S99. DOI: 10.1785/BSSA08601B0S93
28. Uniform Building Code.International Conference of Building Officials, Whittier, California. 1997.
29. NEHRP Recommended Provisions for Seismic Regulations for new Buildings and other Structures (FEMA 450) Program on Improved Seismic Safety 2003 Edition Provisions Building Seismic Safety Council (BSSC).
30. Hall J., Heaton T., Halling M., Wald D. Near-source ground motion and its effects on flexible buildings. Earthquake Spectra. 1995, vol. 11, no. 4, pp. 569-605. DOI: 10.1193/1.1585828
31. Костров Б.В. Распространение трещин с переменной скоростью // Прикладная математика и механика. 1974. Т. 38. № 3. С. 551-560.
32. Костров Б.В., Осауленко В.И. Распространение трещины с произвольной переменной скоростью под действием статических нагрузок // Известия АН СССР. МТТ. 1976. №. 1. С. 84-99.
33. Das S., Kostrov B.V. An elliptical asperity in shear: fracture process and seismic radiation. Geophysical Journal International. 1985, vol. 80, no.3, pp. 725-742.
