Статья: ИССЛЕДОВАНИЕ АНИЗОГРИДНЫХ ЦИЛИНДРИЧЕСКИХ ОБОЛОЧЕК НА ПРОЧНОСТЬ, УСТОЙЧИВОСТЬ И ЖЕСТКОСТЬ ПРИ КРУЧЕНИИ (2025)

Читать онлайн

В статье рассматриваются анизогридные сетчатые оболочечные конструкции из композиционных материалов. Цель работы – исследовать анизогридные оболочки на прочность, устойчивость и жесткость при кручении. На основе разработанной параметрической конечно-элементной модели исходной конструкции проводился многофакторный вычислительный эксперимент. Построение моделей проводилось в программном комплексе ANSYS. Рассматривались два подхода к моделированию: построение оболочки последовательным заданием семейств ребер и выделение структурного элемента оболочки с последующим копированием его по окружности. Выбран наименее трудоемкий и ресурсоемкий подход для персонального компьютера. Анализ напряженного состояния исходной сетчатой конструкции при кручении показал: спиральные ребра с наклоном влево сжимаются, с наклоном вправо растягиваются, кольцевые ребра работают на растяжение и сжатие. По результатам вычислительного эксперимента были определены зависимости максимальных продольных напряжений в ребрах от изменения угла наклона спирального ребра к образующей, количество пар спиральных ребер и толщина реберной конструкции. Исследовались прочность, устойчивость и жесткость конструкций при кручении с учетом изменения параметров реберной структуры. По итогу исследования выбирались две самые жесткие, прочные и устойчивые конструкции, в которых исключались по два вертикальных структурных элемента. Таким образом, на прочность, устойчивость и жесткость исследовался новый тип анизогридной цилиндрической конструкции, содержащий вертикальные разрезы.

Ключевые фразы: анизогридные конструкции, прочность, устойчивость и жесткость, ANSYS, многофакторный вычислительный эксперимент
Автор (ы): Ковальчук Лидия Максимовна, Бурнышева Татьяна Витальевна
Журнал: КОСМИЧЕСКИЕ АППАРАТЫ И ТЕХНОЛОГИИ

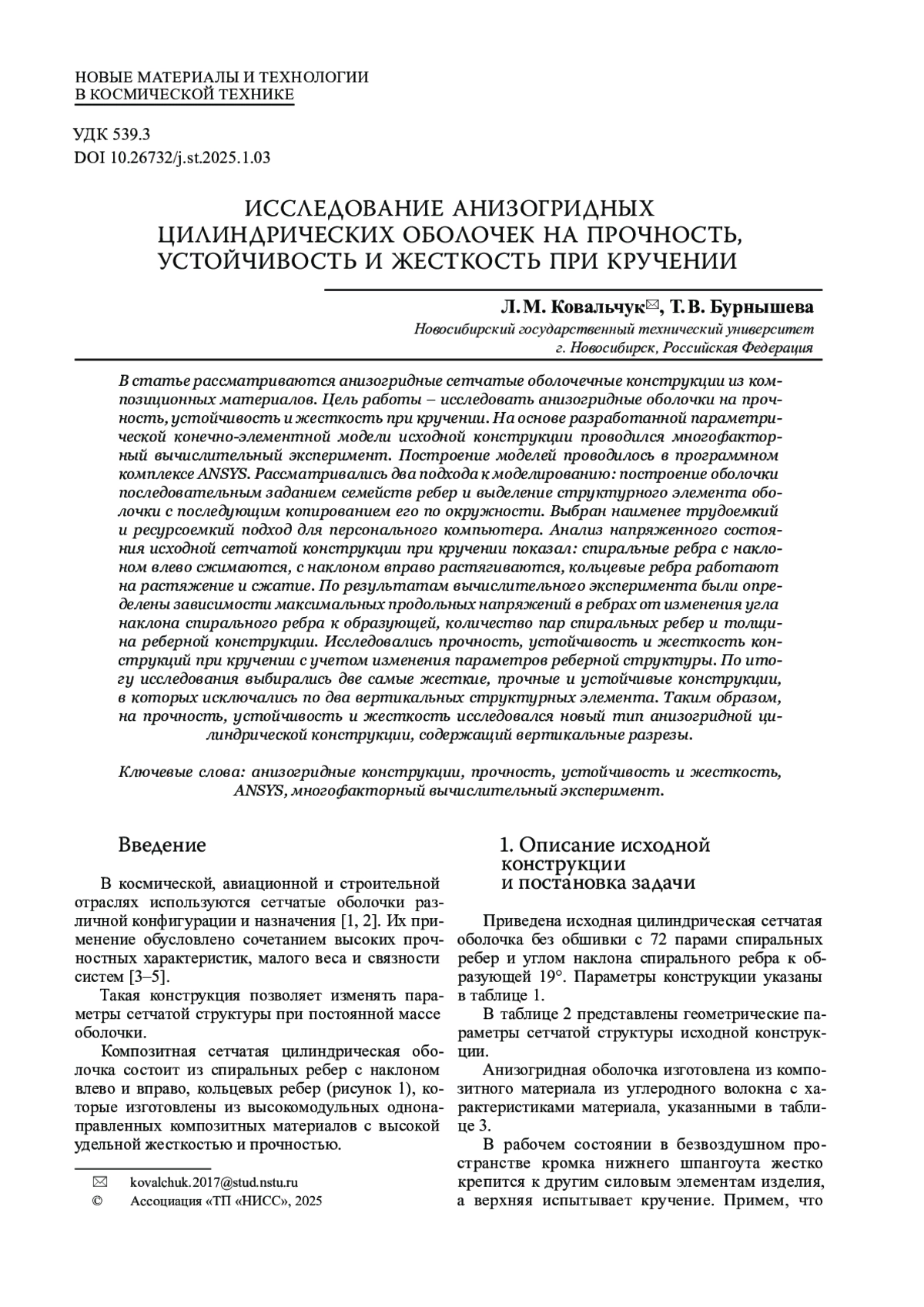

Предпросмотр статьи

Идентификаторы и классификаторы

SCI
Электротехника
УДК
539.3. Механика деформируемых тел. Упругость. Деформации
Для цитирования:
КОВАЛЬЧУК Л. М., БУРНЫШЕВА Т. В. ИССЛЕДОВАНИЕ АНИЗОГРИДНЫХ ЦИЛИНДРИЧЕСКИХ ОБОЛОЧЕК НА ПРОЧНОСТЬ, УСТОЙЧИВОСТЬ И ЖЕСТКОСТЬ ПРИ КРУЧЕНИИ // КОСМИЧЕСКИЕ АППАРАТЫ И ТЕХНОЛОГИИ. 2025. № 1 (51), ТОМ 9
Текстовый фрагмент статьи
