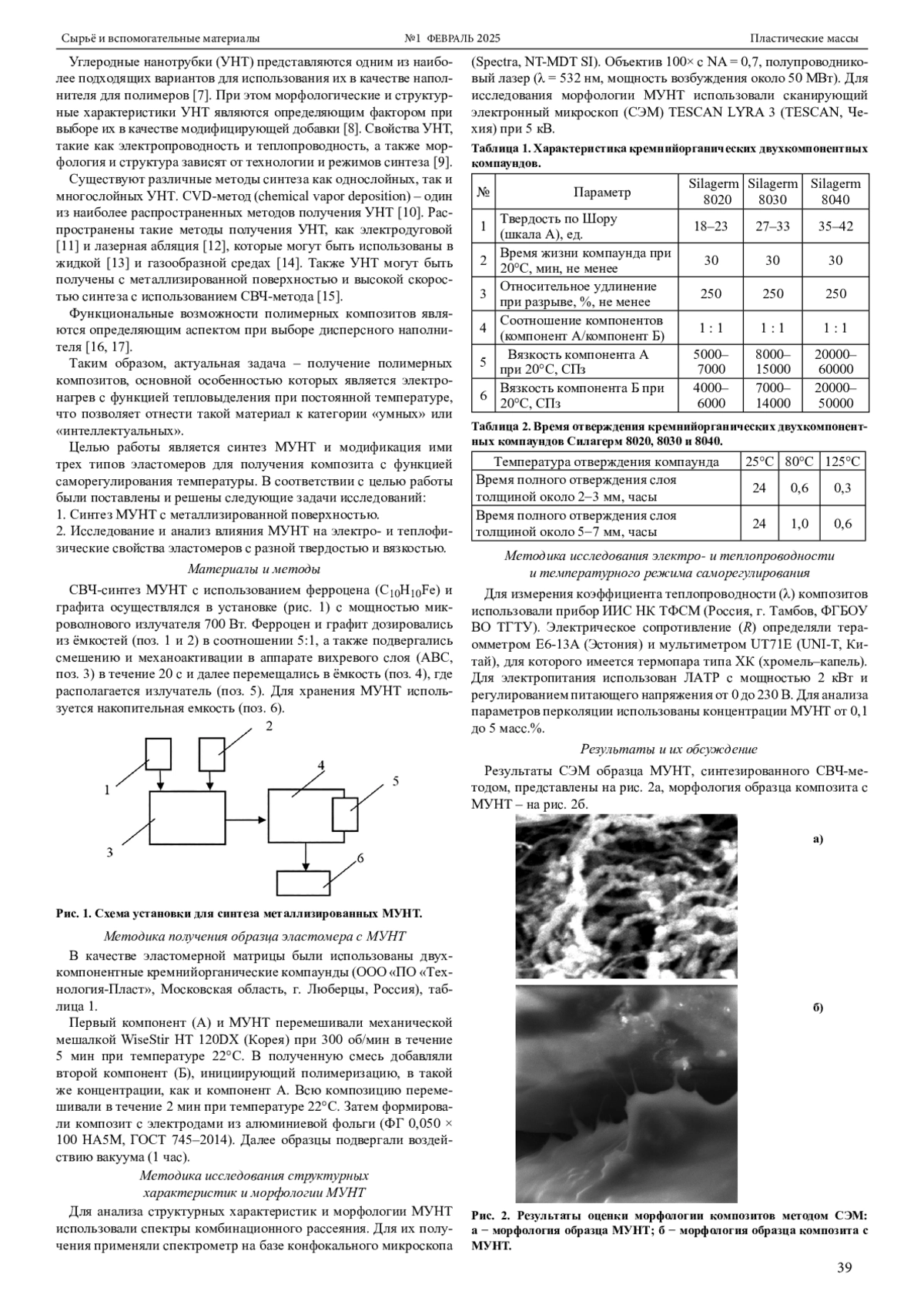

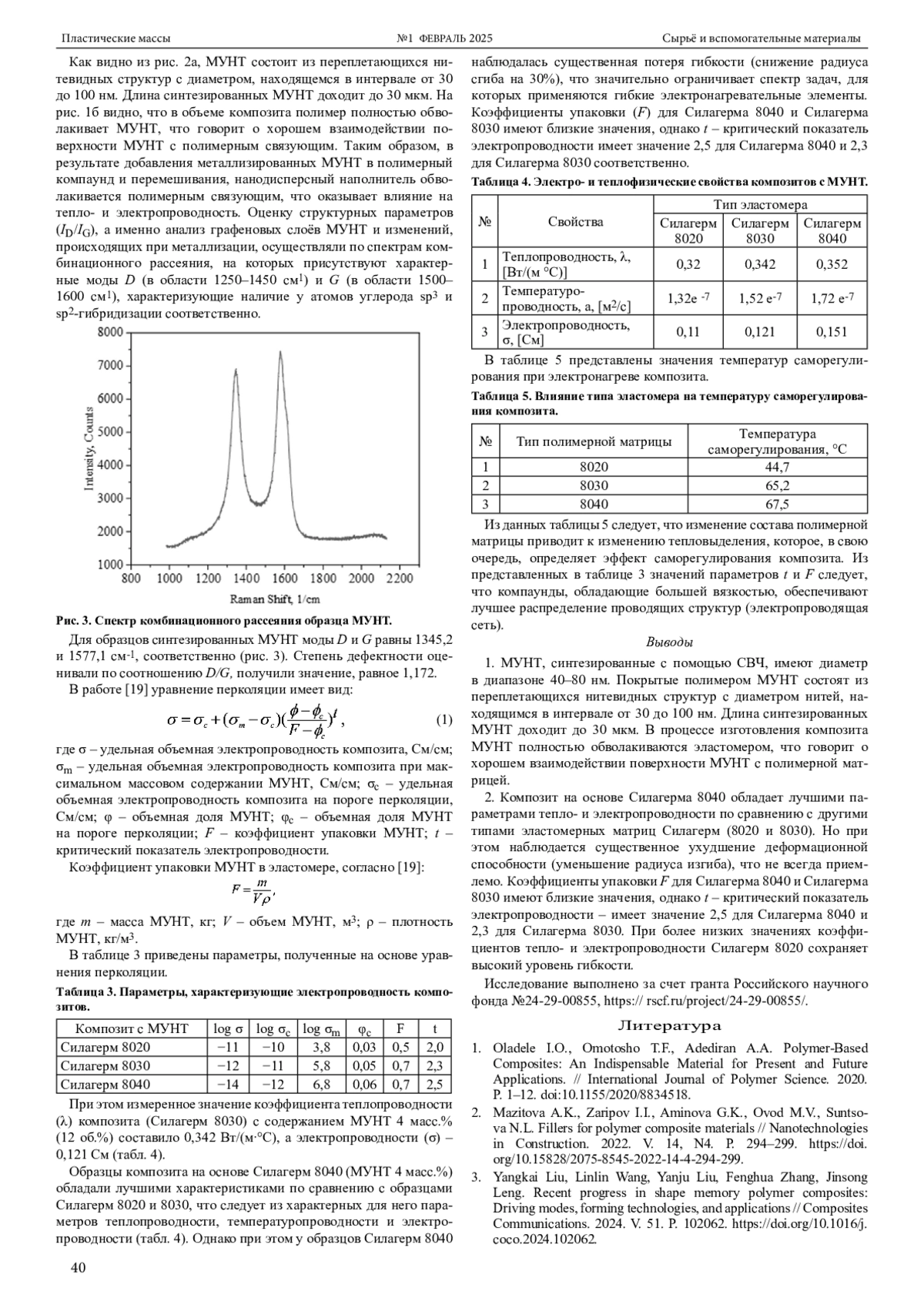

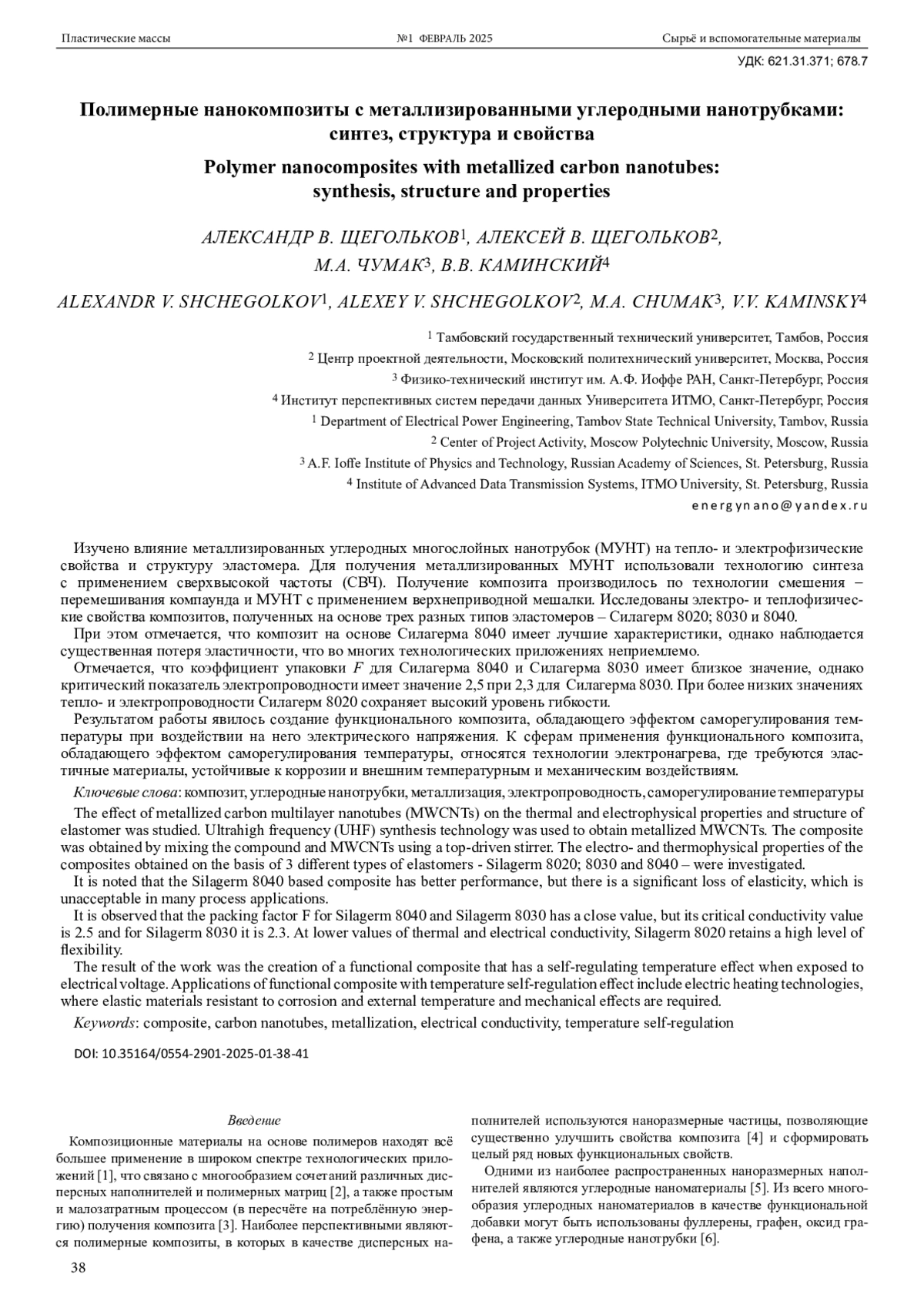

Статья: Полимерные нанокомпозиты с металлизированными углеродными нанотрубками: синтез, структура и свойства (2025)

Переработка накапливающихся отходов ПЭТ (ПЭТ-О) считается экономически эффективной разработкой, становится важной глобальной проблемой и соответствует принципам устойчивого развития. Определены физико-химические свойс тва вторичного полиэтилентерефталата, оценены структура, фазовый состав полимера. Результаты этих исследований позволили заключить, что ПЭТ в процессе переработки, эксплуатации в виде баклажек и хранения существенно не теряет в свойствах. Исключением является значение молекулярной массы, которая снижается до 19900, по-видимому, вследствие гидролитической деструкции. Анализ литературных данных выявил условия проведения гликолиза отходов полиэтилентерефталата. При определенных условиях проведен гликолиз ПЭТ-О, составлен материальный баланс процесса, по результатам которого рассчитаны степень конверсии ПЭТ-О и выход основного продукта гликолиза (88%). Продукт гликолиза фракционирован, определены физико-химические свойства каждой фракции. Показано, что основными про-дуктами гликолиза являются бис(гидроксиэтил)терефталат и его димер. Данное предположение подтверждено ИК- и ПМР-спектроскопическими исследованиями, ДСК анализом и встречным синтезом.

На протяжении целого ряда лет происходит непрерывный рост применения полимерных композиционных материалов (ПКМ) в изделиях авиационной и космической техники. Современные многофункциональные термоаналитические комплексы, оснащенные вычислительной техникой, по своей сути являются мобильными лабораториями. Они способны решать самые разнообразные материаловедческие и технологические задачи, как в прикладных научных исследованиях, так и при контроле качества продукции, поставляемой производственным предприятиям. На примере экспериментальных данных, полученных при исследовании процессов отверждения термореактивных полуфабрикатов (препрегов) изделий из полимерных композиционных материалов (ПКМ), показаны методические возможности современных приборов для термического анализа - дифференциальной сканирующей калориметрии (ДСК), термогравиметрического анализа (ТГА) и термомеханического анализа (ТМА), позволяющие исследовать и прогнозировать изменение технологических свойств препрегов в широком интервале температур.

Осуществлен синтез олигоэфирэпоксиметакрилатов путем этерификации трехлучевого триэпоксида с метакриловой кислотой. Изучено влияние условий проведения этерификации на состав и выход продуктов реакции. Показано, что, варьируя условия проведения реакции, процесс можно направить в сторону преимущественного получения моно-, ди- и триметакриловых олигоэфиров. Синтезированные олигоэфирэпоксиметакрилаты использованы в качестве модификатора эпоксидиановой смолы. На основе эпоксидиановой смолы ЭД-20 и синтезированных олигоэфирэпоксиметакрилатов получены самозатухающие композиции. Материалы, полученные путем отверждения этих композиций аминными и ангидридными отвердителями, характеризуются повышенными физико-механическими, адгезионными и теплофизическими свойствами.

Синтезированы полиимиды на основе 4,4′-диаминотриарилметанов и пиромеллитового диангидрида. Изучены их растворимость, термические и механические свойства. Показано, что растворимость полиимидов связана со свободным внутренним вращением триарилметанового фрагмента вокруг центрального атома углерода метановой группы и с эффектом объемного бокового фенильного заместителя в исходном диамине. Установлено, что термические и механические свойства полиимидов зависят от строения исходного диамина.

В настоящем обзоре представлена актуальная информация, касающаяся развития синтеза и применения полифениленсульфидов (ПФС). Рассмотрено влияние на молекулярно-массовые характеристики ПФС условий протекания синтеза, таких как остаточное содержание воды в реакционной массе, природа растворителя, время синтеза и температура. В последние 10–15 лет активно развивается направление прямой функционализации ароматических соединений атомами серы в присутствии окислителей и под действием УФ-излучения. Установлено, что таким образом удается получить линейные полифениленсульфиды с молекулярной массой до 10000 в более мягких условиях. В обзоре также рассмотрены области применения ПФС в различных отраслях промышленности, таких как автомобилестроение, авиакосмическая техника, электротехника; в аддитивных технологиях, в сфере производства мембран для разделения газов и нефтеводяных эмульсий. Отдельное актуальное направление – использование полифениленсульфида в качестве подложек фотокатализаторов в реакциях окисления органических соединений.

В работе представлены результаты синтеза простых ароматических сополиэфиркетона и сополиэфирсульфона с использованием мономеров 1,1-дихлор-2,2-ди-4[4’{1’1’-дихлор-2’-(4’’-оксифенил)этиленил}-феноксифенил]этилена и 1,1-дихлор-2,2-ди-4[4’{1’1’-дихлор-2’-(4’’- окси-3’’,5’’дибромфенил)этиленил}2’,6’-дибромфеноксифенил]этилена. Сополиэфиры получены высокотемпературной поликонденсацией по механизму нуклеофильного замещения в N, N-диметилацетамиде. Изучены строение, структура и основные свойства синтезированных сополиэфиров. Состав и строение полимерных материалов подтверждено ИК-спектроскопией, рентгеноструктурным анализом, дифференциальной сканирующей калориметрией. Показано, что сополиариленэфиркетон и сополиариленэфирсульфон аморфны, хорошо растворимы в алифатических и амидных растворителях, обладают хорошей влагостойкостью, хорошими термо- и огнестойкостью. Высокие механические характеристики позволяют рекомендовать данные полиариленэфиркетон и сополиариленэфирсульфон в качестве термостойких конструкционных полимерных материалов.

В работе проведено исследование влияния молекулярной массы (ММ) на технологические и эксплуатационные свойства полисульфона марки ПСФ-190, полученного в растворе диметилацетамида при отсутствии стадии блокировки концевых гидроксильных групп на опытно-промышленном производстве АО «Институт пластмасс». Проведена оценка зависимости показателя текучести расплава (ПТР) и характеристической вязкости от молекулярной массы полимера. Получены и проанализированы кривые течения и кривые термостабильности полисульфона ПСФ-190 с различной молекулярной массой. Определены максимальные температуры переработки полисульфона с различной молекулярной массой в изделия. Проведена оценка уровня деформационно-прочностных и теплофизических характеристик ПСФ-190. Даны рекомендации по методам переработки полисульфона в зависимости от его молекулярной массы.

В работе приводится экспериментальное обоснование связи структурных изменений полимерных материалов с упругим и пластическим характером их деформирования. Показано, что упругая деформация полимерных материалов обусловлена конформационными изменениями макромолекул, включая ориентацию сегментов и их деформацию. Пластическая деформация обусловлена поступательным смещением макромолекул друг относительно друга. Показана перспектива использования метода диэлектрической спектроскопии для диагностики изменений конформационной структуры макромолекул.

В настоящей работе представлены результаты исследования влияния обработки наносекундными электромагнитными импульсами (НЭМИ) на некоторые термодинамические характеристики полимеров, применяемых в производстве армированных стеклопластиков. Обнаружено, что обработка НЭМИ эпоксидной смолы YD-128, винилэфирной смолы Polysystem VE-3701 LVP, полиэфирной смолы Polysystem YMI-100 оказывает модифицирующее действие. При этом отмечается увеличение скорости пропитки, характерное для эпоксидной смолы, обработанной НЭМИ в течение периода от 0 до 15 минут. Что же касается полиэфирной и винилэфирной смол, то их обработка НЭМИ не приводит к ускорению процесса пропитки.
