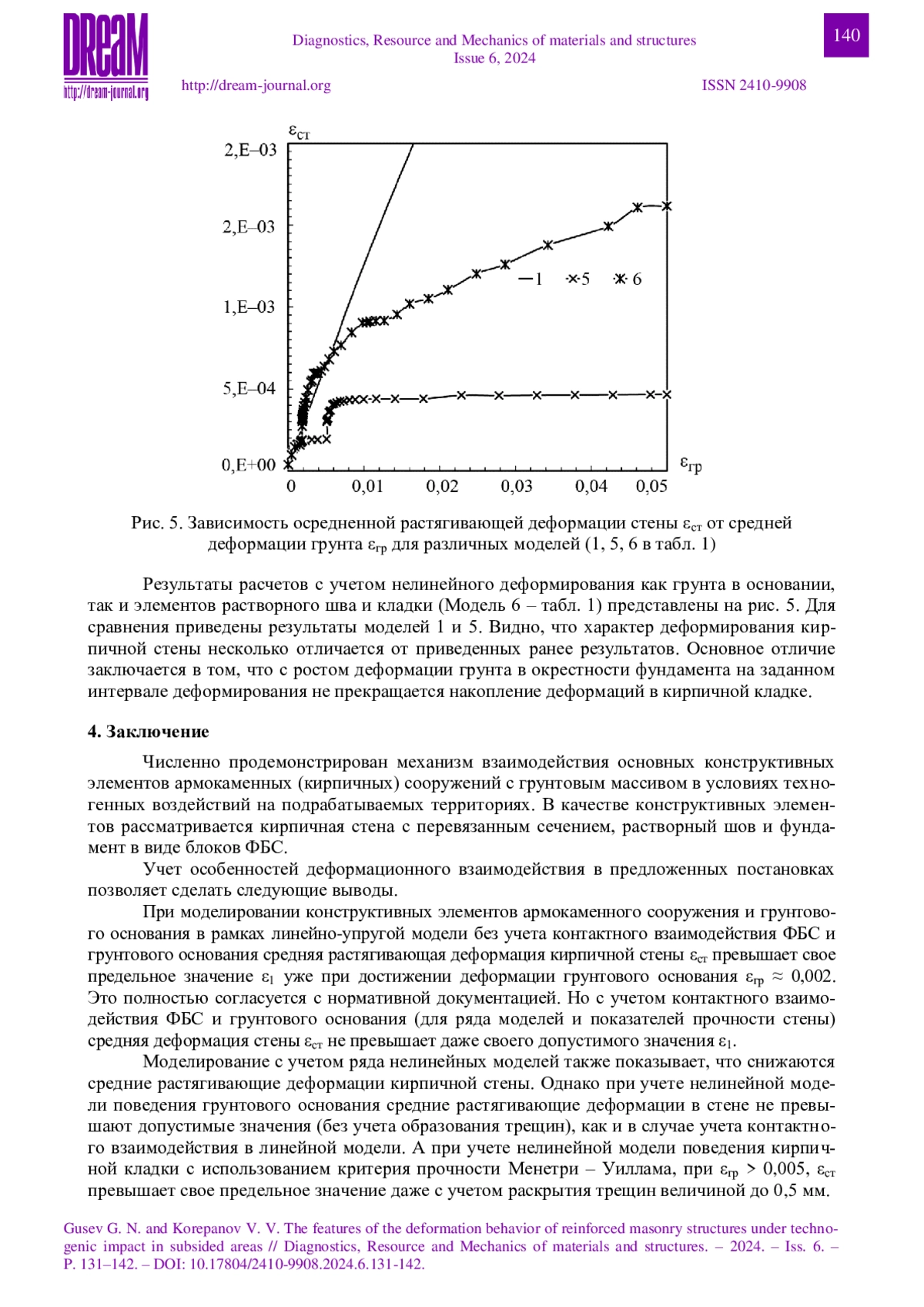

Статья: ОСОБЕННОСТИ ДЕФОРМАЦИОННОГО ПОВЕДЕНИЯ АРМОКАМЕННЫХ СООРУЖЕНИЙ В УСЛОВИЯХ ТЕХНОГЕННОГО ВОЗДЕЙСТВИЯ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ (2024)

Методом остаточного электросопротивления исследовано радиационно-стимулированное расслоение в облученных 5 МэВ электронами сплавах Fe–34,7ат.%Ni с разными типами стоков для точечных дефектов в виде дислокаций и деформационных вакансионных кластеров. Установлено, что при облучении при температуре около 300 К образуются вакансионные кластеры. Диссоциация этих кластеров при изохронных отжигах в районе 350–550 К приводит к появлению сво-бодно мигрирующих вакансий и радиационно-ускоренным процессам упорядочения в сплавах Fe–Ni. При этом наблюдается две подстадии диссоциации вакансионных кластеров с энергиями диссоциации 1,2 и 1,5 эВ. При температурах около 800 К происходит гомогенизация твердого раствора. Показано, что эффективность дислокационных стоков больше чем эффективность деформационных вакансионных кластеров.

Первопринципным методом изучена энергетика бейновского и орторомбического путей структурно-фазовых превращений при одноосной деформации переходного металла (ванадия). Уточнен орторомбический путь превращения с учетом его симметрии. В результате расчета фононного спектра в зависимости от деформации найдены наиболее мягкие ветви фононного спектра для бейновского пути, ответственные за потерю устойчивости структуры. Выявлен характер потери устойчивости, а также оценена величина деформации, при которой теряется устойчивость как при растяжении, так и при сжатии. Отмечены наиболее вероятные механизмы, определяющие устойчивость структуры и теоретическую прочность переходного металла V. Результаты могут относиться к ситуациям в эксперименте, когда деформируются малые, свободные от дефектов области, например, в наноструктурированных материа-лах при модифицировании поверхностных слоев пластическим деформированием, при нано-индентировании, при сверхвысокой пластичности сплавов на основе V.

Существует потребность применения в неразрушающем вихретоковом контроле микросхемных преобразователей Холла вместо индукционных катушек, традиционно используемых для преобразования параметров переменного магнитного поля в электрический сигнал. Преимуществом микросхемных сенсоров, наряду с технологичностью и дешевизной, являет-ся малая зависимость их эффективности от частоты воспринимаемого переменного поля (особенно в области малых частот). При малых рабочих частотах напряжение сигнала, наво-димое в приемных катушках вихретокового дефектоскопа, становится сравнимым с собственными шумами его приемного тракта, и для уверенного выделения этого сигнала приходится увеличивать число витков приемной катушки, что далеко не всегда приемлемо по причине жестких требований к ее габаритам. Такое преимущество преобразователей (сенсоров) Холла открывает перспективы существенного расширения области применения неразрушающего вихретокового контроля. Препятствием к этому могли бы явиться сравнительно большие собственные шумы таких сенсоров, наблюдаемые на нулевых рабочих частотах и составляющие несколько (а порой и десятки) микротесла (в единицах магнитной индукции).

В предлагаемом сообщении излагаются результаты измерения шумовых характеристик перспективных микросхемных холловских сенсоров магнитного поля марки 1SA-1M, производимых фирмой Sentron. Установлено, что собственные шумы обследованных сенсоров на частотах от 20 Гц до 10 кГц в десятки раз меньше наблюдаемых на нулевой частоте. Их размах не превышает десятых долей микротесла (в единицах индукции измеряемого пе-ременного магнитного поля), что открывает возможности для применения указанных сенсоров в вихретоковых дефектоскопах с малыми (десятки герц) рабочими частотами вместо индукционных катушек. Результатом может явиться расширение области применения неразрушающего вихретокового контроля. Полученные сведения могут быть полезны и при разработке средств измерения переменных магнитных полей безотносительно к вихретоковой дефектоскопии.

Настоящая работа посвящена исследованию влияния напряженно-деформированного состояния горячекатаного прутка из титанового сплава Ti–39Nb–7Zr на микроструктуру и свойства при ротационной ковке. Ротационная ковка рассматривается как перспективный метод интенсивной пластической деформации, обеспечивающий формирование ультрамелкозернистой структуры, равномерное распределение пластической деформации и улучшение свойств сплава.

Для определения напряженно-деформированного состояния разработана конечно-элементная модель, а именно: произведено полное воссоздание геометрии заготовки, определение материалов и их свойств, генерация сетки конечных элементов, настройка решателя модели и назначение граничных условий и нагрузок. Моделирование проводилось с использованием метода конечных элементов, что позволило учесть сложные трехмерные траектории движения инструментов и распределение деформаций в процессе РК. Механические свойства материала были определены экспериментально и использованы для построения модели упрочнения. При моделировании учитывалось поведение материала при нагреве перед деформацией на температуру 450 °C.

Результаты моделирования показали, что максимальные напряжения в прутке после ротационной ковки достигают 955 МПа в зоне контакта с инструментом. Анализ поперечно-го сечения образца выявил концентрические зоны с равномерным распределением напряже-ний и остаточные продольные сжимающие напряжения 0yy = 200 МПа. Продольное распре-деление напряжений демонстрирует высокие напряжения в зоне контакта ковочного инструмента и градиент напряжений от зоны контакта к периферии образца.

Исследование микроструктуры сплава после ротационной ковки показало наличие значительных пластических деформаций и высокую плотность дислокаций в поверхностной зоне. Микротвердость материала увеличилась до 350 HV в поверхностной зоне, по сравне-нию с 250 HV в центральной части образца. Ротационная ковка приводит к формированию текстуры и анизотропии механических свойств, что подтверждается измерениями модуля упругости, который варьируется от 70 до 90 ГПа по сечению прутка.

Цель работы заключалась в разработке многокомпонентной динамической 3D-модели для моделирования процессов ротационной ковки прутка из титанового сплава Ti–39Nb–7Zr с использованием программного пакета Ansys Mechanical. В качестве материала исследования использовался горячекатаный в β-области пруток из биосовместимого сплава Ti–39Nb–7Zr, произведенный на ПАО «Корпорация ВСМПО-АВИСМА».

В работе на примере малопластичного материала (сплав АК12) проведен анализ напряженно-деформированного состояния кольцевых образцов методами корреляции циф-ровых изображений и конечно-элементного моделирования при наиболее распространенных типах испытаний: на диаметральное сжатие и на растяжение на полукруглых опорах. Расчет-но-экспериментальным путем показано, что, независимо от типа испытания и стадии дефор-мирования, для различных типов и конфигураций испытаний в качестве предельного состоя-ния можно принять достижение критической локальной деформации, которая для рассмот-ренного материала составляет 4,0‒4,2 %. Проведено сравнение и анализ результатов, полу-ченных при различных типах испытаний, с точки зрения критериев остаточной диаметраль-ной деформации.

Для удовлетворения растущих потребностей эксплуатирующих организаций в надежной и бесперебойной транспортировке углеводородного сырья все чаще используются композитные трубы из полимерных материалов. Полимерно-армированные трубы, жесткие и гибкие, также используются во многих отраслях промышленности и предназначены для транспортировки подтоварной воды, нефти и газа, поскольку они устойчивы к коррозии и имеют меньший вес по сравнению с трубами из металла. Трубы из полимерных материалов с различными системами армирования обладают механическими свойствами, которые позволяют обеспечить гибкость, прочность, долговечность и экономическую выгоду в эксплуатации по сравнению с трубами из других материалов. В данной статье рассматривается моделирование при помощи лабораторных установок условий разрушения жестких и гибких полимерно-армированных труб при максимальном внутреннем давлении для оценки их работоспособности и прогнозирования ресурса в заданных условиях эксплуатации.

Методом возврата остаточного электросопротивления исследованы миграция радиационных дефектов и их взаимодействие с примесными атомами Si (0,2, 0,5 и 0,75 ат. %) и Au (0,13 ат. %) в облученных электронами сплавах Fe–16Cr в температурном интервале 80–180 К. Легирование сплавов примесями приводит к подавлению возврата остаточного электросопротивления, что указывает на захват мигрирующих дефектов на атомах примесей, который сопровождается уменьшением удельного вклада дефектов в остаточное электросопротивление. Захват мигрирующих дефектов на атомах примесей начинается выше 150 К в Fe–16Cr–0,13Au и Fe–16Cr-0,2Si и выше 130 К в Fe–16Cr–0,75Si. Плавное и монотонное подавление возврата остаточного электросопротивления при достаточно больших концентрациях примесей указывает на подавление коррелированной миграции в Fe–16Cr–0,13Au и Fe–16Cr–0,2Si, а также рекомбинации близких пар в Fe–16Cr–0,5Si и Fe–16Cr–0,75Si. Плавное подавление возврата остаточного электросопротивления и уменьшение удельного вклада дефектов при захвате указывают на ближнюю миграцию вакансий в температурном интервале 130–180 К. Выше 180 К начинается дальняя миграция дефектов.

Стареющие аустенитные стали характеризуются наличием сложной микроструктуры и различных дефектов и преципитатов, в значительной степени определяющих свойства сталей. Формирование и эволюция системы дефектов в этих материалах сопровождаются измене-ниями в спектрах брэгговского и диффузного рассеяния нейтронов, что делает нейтронно-дифракционные методы эффективным средством их изучения. В данной работе мы выполнили анализ результатов наших нейтронографических экспериментов по исследованию изменений кристаллической структуры и системы карбидных преципитатов в марганцевой аустенитной стали 40Х4Г18Ф2, развивающихся при термическом старении материала и облучении его потоками быстрых нейтронов. Выявлены отличия, которые возникают при таких способах воздействия. Результаты анализа хорошо согласуются с электронно-микроскопическими данными, дополняя их в части исследования облученных образцов.

Магнитострикционные металлоорганические композиты – важный класс материалов для различных электротехнических приложений. Сплав Fe–Ga – один из основных материалов, используемых в основе таких композитов. В качестве органической матрицы обычно используется эпоксидная смола. Проблемой таких композитов является крайне низкая температурная стабильность свойств из-за размягчения смолы при повышенных температурах. В данной работе впервые предложено использовать для создания композитов широко рас-пространенное органическое соединение на основе фенолформальдегидной смолы – бакелит. Методом холодного прессования при различном давлении были изготовлены композиты на основе порошка Fe–Ga с добавлением 5 масс. % бакелита. Кроме того, реализовано исследование по влиянию отжига порошка после размола в шаровой мельнице на структуру и свойства композитов. Показано, что композит, изготовленный при тех же параметрах из отожженного порошка, обладает существенно более высокой магнитострикцией.
