Рассматриваются некоторые особенности работы пиксельного детектора Timepix3. Количество каналов в 65 536 пикселов с координатным разрешением 55мкм, временное разрешение 1,5625 нс, удобство использования заслуженно привлекают внимание экспериментаторов. Разработанное программное обеспечение позволило провести первые эксперименты с регистрацией альфа-частиц, показавших обнадеживающие результаты.
Идентификаторы и классификаторы
- УДК
- 53.072. Модели

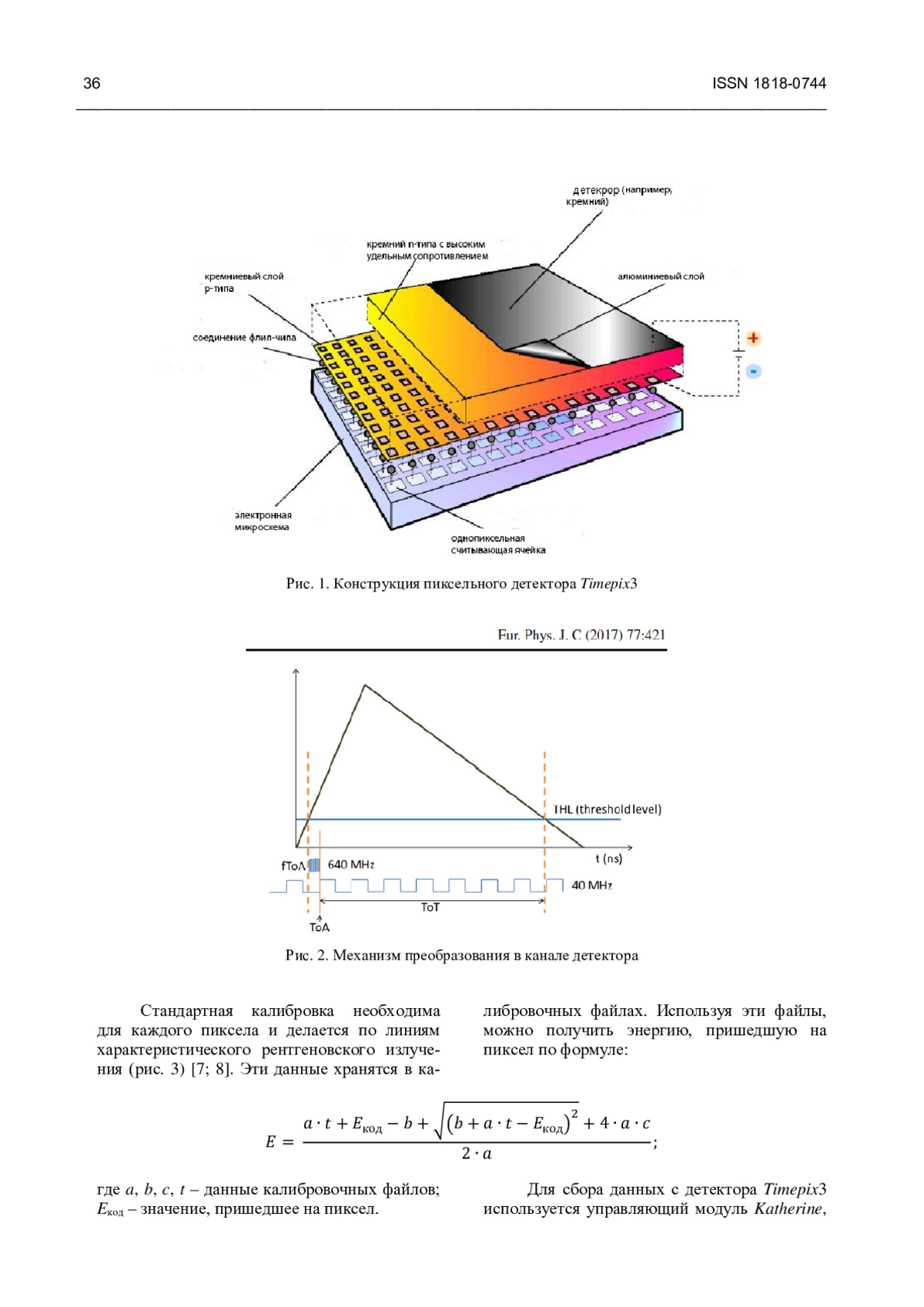

В каждом из 65536 каналов интегральной схемы имеется зарядо-чувствительный дифференциальный СМОП предусилитель на базе схемы Крумменахера [5]. Вместе с дискриминатором они формируют сигнал (рис. 2), пересечение порогового уровня которого определяет временной интервал, длительность которого пропорциональна попавшему в пиксел заряду. Определение длительности связано с простым подсчетом числа импульсов генератора, как в преобразователе Вилкинсона. Для определения момента попадания частицы в детектор применяется два генератора, частотой 40 МГц и 640 МГц. Первый запускается в момент запуска набора данных, и глубина регистров для хранения результата позволяют непрерывную работу до 20 дней (с системой регистрации «Катерина» [6]).

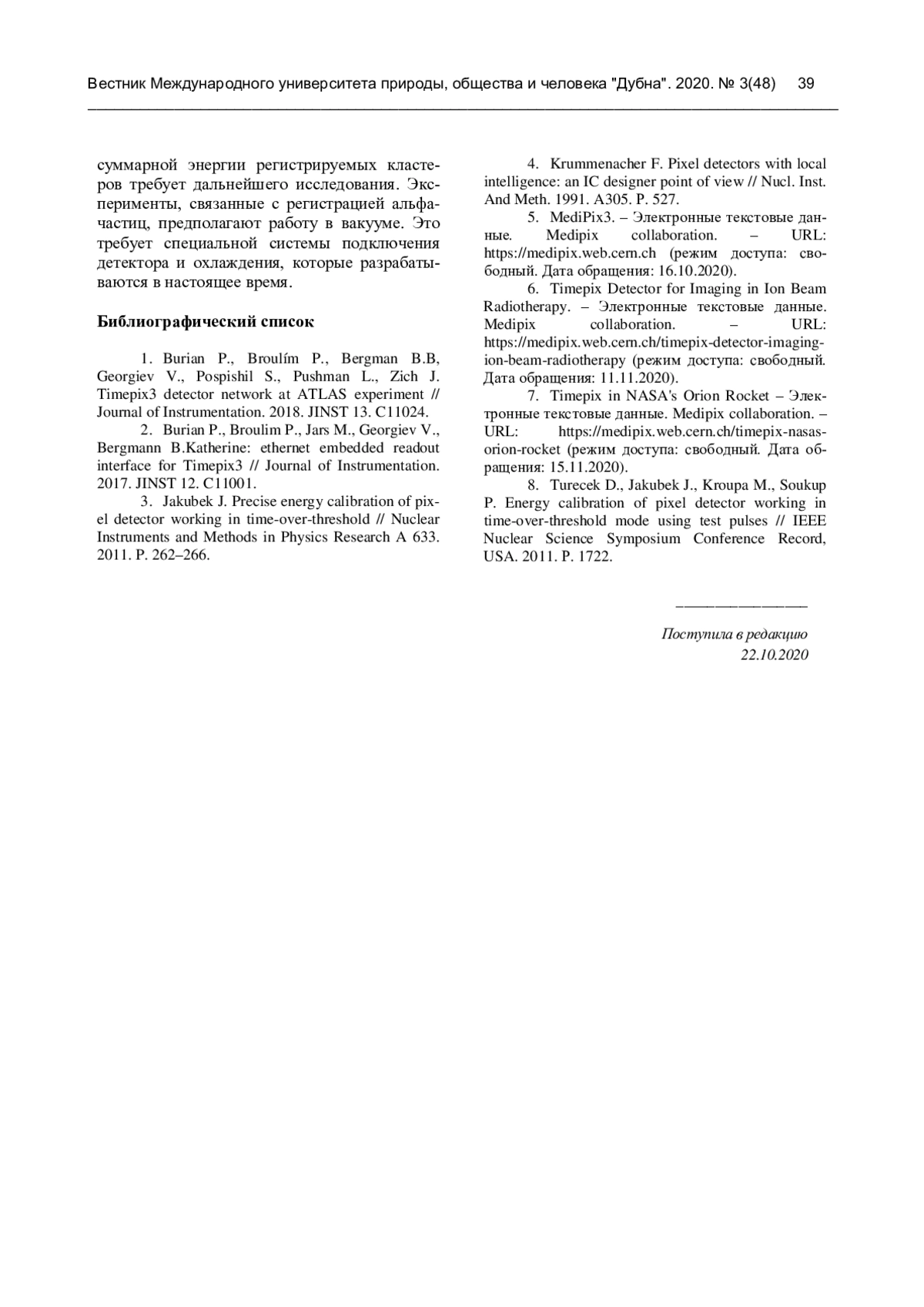

Список литературы
1. Burian P., Broulím P., Bergman B.B, Georgiev V., Pospishil S., Pushman L., Zich J. Timepix3 detector network at ATLAS experiment // Journal of Instrumentation. 2018. JINST 13. C11024.
2. Burian P., Broulim P., Jars M., Georgiev V., Bergmann B.Katherine: ethernet embedded readout interface for Timepix3 // Journal of Instrumentation. 2017. JINST 12. C11001.
3. Jakubek J. Precise energy calibration of pixel detector working in time-over-threshold // Nuclear Instruments and Methods in Physics Research A 633. 2011. P. 262-266.
4. Krummenacher F. Pixel detectors with local intelligence: an IC designer point of view // Nucl. Inst. And Meth. 1991. A305. Р. 527.
5. MediPix3. - Электронные текстовые данные. Medipix collaboration. - URL: https://medipix.web.cern.ch (режим доступа: свободный. Дата обращения: 16.10.2020).
6. Timepix Detector for Imaging in Ion Beam Radiotherapy. - Электронные текстовые данные. Medipix collaboration. - URL: https://medipix.web.cern.ch/timepix-detector-imaging-ion-beam-radiotherapy (режим доступа: свободный. Дата обращения: 11.11.2020).
7. Timepix in NASA’s Orion Rocket - Электронные текстовые данные. Medipix collaboration. - URL: https://medipix.web.cern.ch/timepix-nasas-orion-rocket (режим доступа: свободный. Дата обращения: 15.11.2020).
8. Turecek D., Jakubek J., Kroupa M., Soukup P. Energy calibration of pixel detector working in time-over-threshold mode using test pulses // IEEE Nuclear Science Symposium Conference Record, USA. 2011. Р. 1722.
