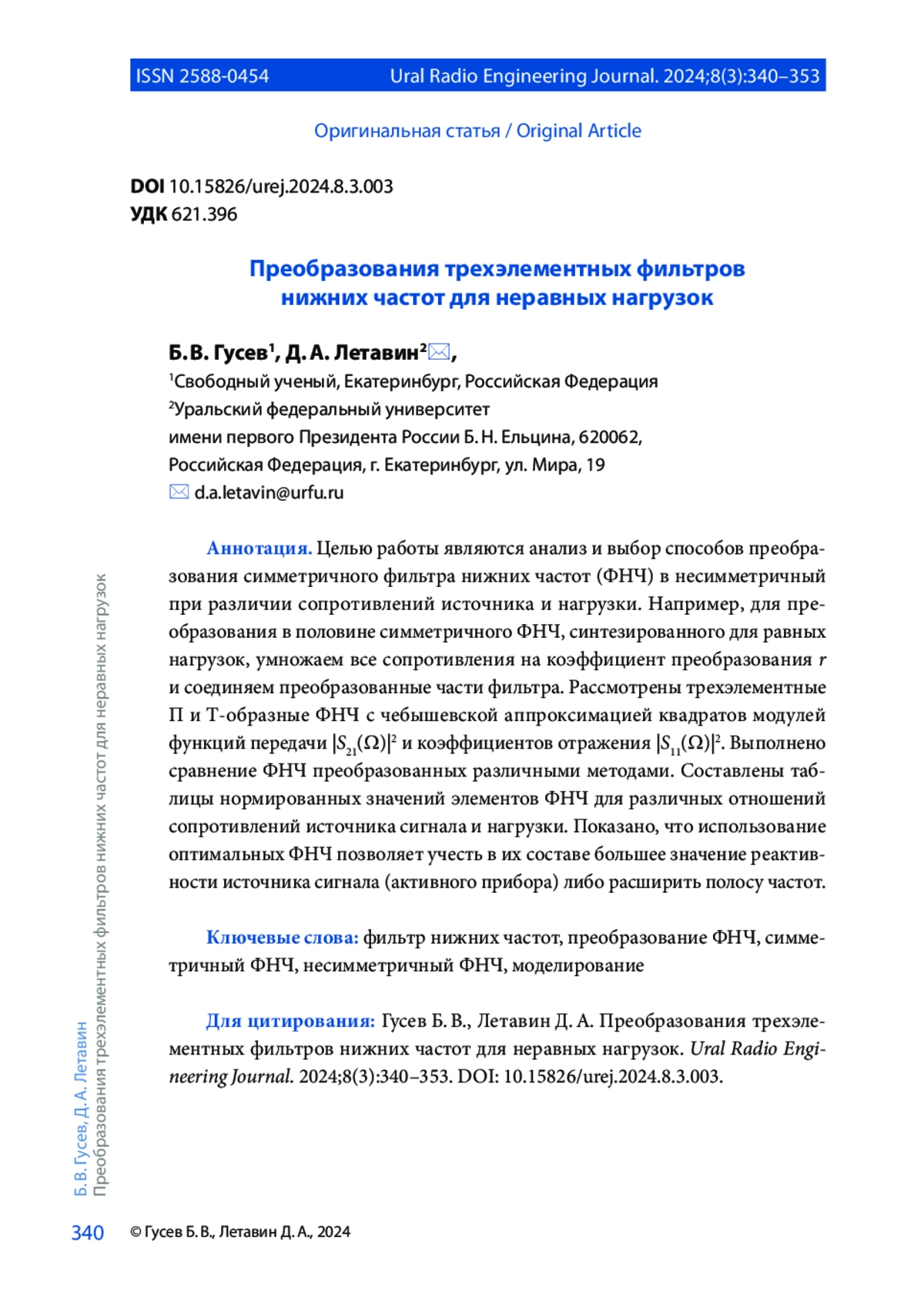

Целью работы являются анализ и выбор способов преобразования симметричного фильтра нижних частот (ФНЧ) в несимметричный при различии сопротивлений источника и нагрузки. Например, для преобразования в половине симметричного ФНЧ, синтезированного для равных нагрузок, умножаем все сопротивления на коэффициент преобразования r и соединяем преобразованные части фильтра. Рассмотрены трехэлементные П и Т-образные ФНЧ с чебышевской аппроксимацией квадратов модулей функций передачи |S21(Ω)|2 и коэффициентов отражения |S11(Ω)|2. Выполнено сравнение ФНЧ преобразованных различными методами. Составлены таблицы нормированных значений элементов ФНЧ для различных отношений сопротивлений источника сигнала и нагрузки. Показано, что использование оптимальных ФНЧ позволяет учесть в их составе большее значение реактивности источника сигнала (активного прибора) либо расширить полосу частот.
