Патент: ШТЫРЕВОЙ ИЗОЛЯТОР

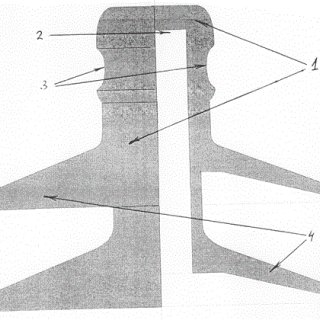

Изобретение относится к электроэнергетике, а конкретно к линейным штыревым высоковольтным изоляторам. Изолятор содержит изоляционное тело с, по крайней мере, одним ребром (юбкой). На изоляционном теле имеется место для бокового крепления провода. При этом изоляционное тело целиком выполнено из кремнийорганической резины, имеет глухое отверстие для крепления изолятора на штырь, а верхний уровень глухого отверстия находится выше места бокового крепления провода. В глухом отверстии изоляционного тела отсутствует резьба. Изоляционное тело может быть выполнено из термоусаживающегося трекингостойкого материала. Ребра могут быть выполнены спиралевидными. Техническим результатом от использования изобретения является улучшение физико-механических и прочностных характеристик в сравнении с изоляторами, изготовленными из прочных твердых электроизоляционных материалов, возможность уменьшить размеры изолятора и, соответственно, его стоимость, повысить надежность и срок службы. 3 з.п. ф-лы, 1 ил.

1. Изолятор состоит из изоляционного тела с глухим отверстием для крепления изолятора на штырь, содержит, по крайней мере, одно ребро и имеет место для бокового крепления провода, при этом изоляционное тело выполнено из кремнийорганической резины, а верхний уровень глухого отверстия находится выше места бокового крепления провода.

2. Изолятор по п.1, отличающийся тем, что в глухом отверстии изоляционного тела отсутствует резьба.

3. Изолятор по п.1, отличающийся тем, что изоляционное тело выполнено из термоусаживающегося трекингостойкого материала.

4. Изолятор по п.1, отличающийся тем, что ребра выполнены спиралевидными.
