Патент: СПОСОБ И УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ДВИЖУЩЕЙ СИЛЫ ПУТЕМ ПРЕОБРАЗОВАНИЯ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ В ПОСТУПАТЕЛЬНОЕ

Реферат
Изобретение относится к способам и устройствам для преобразования вращательного движения инерционной массы по специальной траектории внутри устройства, в поступательное движение всего устройства в целом и может быть использовано для создания двигательных установок и новых средств транспорта.
Предлагается способ создания движущей силы путем преобразования вращательного движения в поступательное, включающий приведение рабочей массы во вращательное движение и воздействие на вращающуюся рабочую массу для изменения ее радиуса вращения, при этом воздействие на вращающуюся рабочую массу осуществляется непрерывно.
Предлагается устройство для создания движущей силы путем преобразования вращательного движения рабочей массы в поступательное движение системы в целом, содержащее корпус, установленное внутри указанного корпуса соосно с ним средство для сообщения рабочей массе движения по траектории конической спирали, привод и источник питания. Средство для сообщения рабочей массе движения по указанной траектории выполнено в виде конусного ротора, на боковой поверхности которого по спирали расположены рабочие элементы, и конического корпуса. Ротор расположен внутри конического корпуса соосно с ним, а устройство снабжено дополнительным наружным корпусом, охватывающим внутренний конический корпус. В конусном корпусе вблизи основания и у его вершины выполнены сквозные отверстия для сообщения внутреннего пространства конического корпуса с внутренним пространством наружного корпуса, внутренний конический корпус жестко закреплен внутри неподвижного наружного корпуса, а конусный ротор установлен в наружном корпусе с возможностью вращения вокруг своей оси.
Образующая конуса может представлять собой прямую или кривую линию.
Рабочий элемент может быть выполнен в виде винтовой спиральной канавки на боковой поверхности конусного ротора, образующей со стенками конусного корпуса винтовой конусный канал. Рабочий элемент может быть также выполнен в виде совокупности лопастей, расположенных на боковой поверхности конусного ротора по спирали, или любым другим образом, обеспечивающим движение рабочей массы по указанной траектории.

На внутренней поверхности конусного корпуса по спирали могут быть расположены рабочие элементы, обеспечивающие движение рабочей массы по указанной траектории, причем направление спирали на боковой поверхности конусного ротора может быть противоположным или согласованным направлению спирали на внутренней поверхности конусного корпуса.

Спираль, определяющая расположение рабочих элементов может иметь постоянный или переменный шаг, а также может быть выполнена в виде многозаходной спирали.

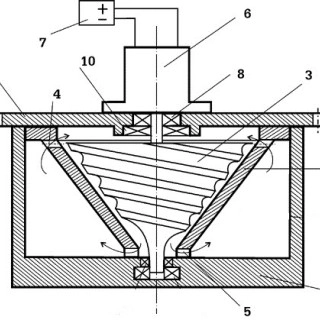

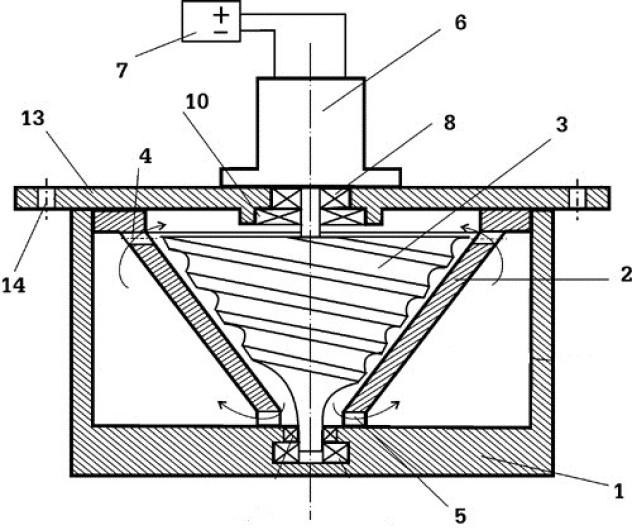

В качестве рабочей массы может использоваться жидкость, газ, сыпучее твердое тело или плазма. Фиг.1

Формула изобретения
1. Способ создания движущей силы путем преобразования вращательного движения в поступательное, включающий приведение рабочей массы во вращательное движение, воздействие на вращающуюся рабочую массу для изменения ее радиуса вращения, отличающийся тем, что воздействие на вращающуюся рабочую массу осуществляется непрерывно.
2. Устройство для создания движущей силы путем преобразования вращательного движения рабочей массы в поступательное движение системы в целом, содержащее корпус, установленное внутри указанного корпуса соосно с ним средство для сообщения рабочей массе движения по траектории конической спирали, привод и источник питания отличающееся тем, что средство для сообщения рабочей массе движения по указанной траектории выполнено в виде конусного ротора, на боковой поверхности которого по спирали расположены рабочие элементы, и конического корпуса, причем ротор расположен внутри конического корпуса соосно с ним, устройство снабжено дополнительным наружным корпусом, охватывающим внутренний конический корпус, при этом в конусном корпусе вблизи основания и у его вершины выполнены сквозные отверстия для сообщения внутреннего пространства конического корпуса с внутренним пространством наружного корпуса, внутренний конический корпус жестко закреплен внутри неподвижного наружного корпуса, а конусный ротор установлен в наружном корпусе с возможностью вращения вокруг своей оси.
3. Устройство по п.2, отличающееся тем, что образующая конуса представляет собой прямую линию.
4. Устройство по п.2, отличающееся тем, что образующая конуса представляет собой кривую линию.
5. Устройство по любому из пп.2-4, отличающееся тем, что рабочий элемент выполнен в виде винтовой спиральной канавки на боковой поверхности конусного ротора, образующей со стенками конусного корпуса винтовой конусный канал.
6. Устройство по любому из пп.2-4, отличающееся тем, что рабочий элемент выполнен в виде совокупности лопастей, расположенных на боковой поверхности конусного ротора по спирали.
7. Устройство по любому из пп.2-4, отличающееся тем, что рабочий элемент выполнен любым другим образом, обеспечивающим движение рабочей массы по указанной траектории.
8. Устройство по любому из пп.2-7, отличающееся тем, что на внутренней поверхности конусного корпуса по спирали расположены рабочие элементы, обеспечивающие движение рабочей массы по указанной траектории, причем направление спирали на боковой поверхности конусного ротора может быть противоположным или согласованным направлению спирали на внутренней поверхности конусного корпуса.
9. Устройство по любому из пп.2-8, отличающееся тем, что спираль, определяющая расположение рабочих элементов, имеет постоянный шаг.
10. Устройство по любому из пп.2-8, отличающееся тем, что спираль, определяющая расположение рабочих элементов, имеет переменный шаг.
11. Устройство по любому из пп.2-10, отличающееся тем, что спираль, определяющая расположение рабочих элементов, является многозаходной спиралью.
12. Устройство по любому из пп.2-11, отличающееся тем, что в качестве рабочей массы используется жидкость.
13. Устройство по любому из пп.2-11, отличающееся тем, что в качестве рабочей массы используется газ.
14. Устройство по любому из пп.2-11, отличающееся тем, что в качестве рабочей массы используется сыпучее твердое вещество.
15. Устройство по любому из пп.2-11, отличающееся тем, что в качестве рабочей массы используется плазма.
