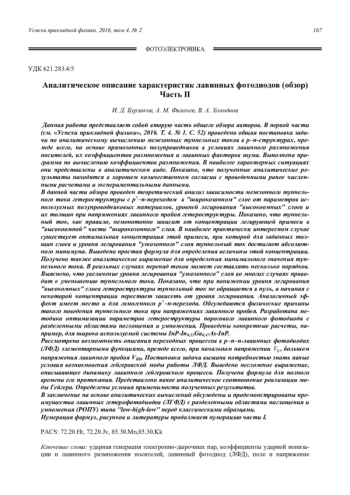

Статья: Аналитическое описание характеристик лавинных фотодиодов (обзор) Часть II

Данная работа представляет собой вторую часть общего обзора авторов. В первой части (см. «Успехи прикладной физики», 2016. Т. 4. № 1. С. 52) проведена общая постановка задачи по аналитическому вычислению межзонных туннельных токов в p–n-структурах, прежде всего, на основе прямозонных полупроводников в условиях лавинного размножения носителей, их коэффициентов размножения и лавинных факторов шума. Выполнена программа по вычислению коэффициентов размножения. В наиболее характерных ситуациях они представлены в аналитическом виде. Показано, что полученные аналитические результаты находятся в хорошем количественном согласии с проведенными ранее численными расчетами и экспериментальными данными.

В данной части обзора проведен теоретический анализ зависимости межзонного туннельного тока гетероструктуры с p+–n-переходом в ″широкозонном″ слое от параметров используемых полупроводниковых материалов, уровней легирования ″высокоомных″ слоев и их толщин при напряжениях лавинного пробоя гетероструктуры. Показано, что туннельный ток, как правило, немонотонно зависит от концентрации легирующей примеси в ″высокоомной″ части ″широкозонного″ слоя. В наиболее практически интересном случае существует оптимальная концентрация этой примеси, при которой для заданных толщин слоев и уровня легирования ″узкозонного″ слоя туннельный ток достигает абсолютного минимума. Выведена простая формула для определения величины этой концентрации. Получено также аналитическое выражение для определения минимального значения туннельного тока. В реальных случаях перепад токов может составлять несколько порядков. Выяснено, что увеличение уровня легирования ″узкозонного″ слоя во многих случаях приводит к уменьшению туннельного тока. Показано, что при понижении уровня легирования ″высокомных″ слоев гетероструктуры туннельный ток не обращается в нуль, а начиная с некоторой концентрации перестает зависеть от уровня легирования. Аналогичный эффект имеет место и для гомогенного p+–n-перехода. Обсуждаются физические причины такого поведения туннельного тока при напряжениях лавинного пробоя. Разработана методика оптимизации параметров гетероструктуры порогового лавинного фотодиода с разделенными областями поглощения и умножения. Проведены конкретные расчеты, например, для широко используемой системы InP-In0,53Ga0,47As-InP.

Рассмотрена возможность описания переходных процессов в p–n–n-лавинных фотодиодах (ЛФД) элементарными функциями, прежде всего, при начальном напряжении V0, большем напряжения лавинного пробоя VBD. Постановка задачи вызвана потребностью знать явные условия возникновения гейгеровской моды работы ЛФД. Выведено несложное выражение, описывающее динамику лавинного гейгеровского процесса. Получена формула для полного времени его протекания. Представлено явное аналитическое соотношение реализации моды Гейгера. Определены условия применимости полученных результатов.

В заключение на основе аналитических вычислений обсуждены и продемонстрированы преимущества лавинных гетерофотодиодов (ЛГФД) с разделенными областями поглощения и умножения (РОПУ) типа ‘‘low-high-low’’ перед классическими образцами. Нумерация формул, рисунков и литературы продолжает нумерацию части I.
