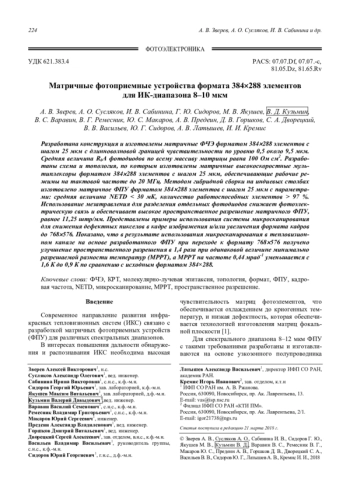

Статья: Матричные фотоприемные устройства формата 384288 элементов для ИК-диапазона 8–10 мкм
Разработана конструкция и изготовлены матричные ФЧЭ форматом 384288 элементов с шагом 25 мкм с длинноволновой границей чувствительности по уровню 0,5 около 9,5 мкм. Средняя величина R0А фотодиодов по всему массиву матрицы равна 100 Ом см2. Разработаны схема и топология, по которым изготовлены матричные высокоскоростные мультиплексоры форматом 384288 элементов с шагом 25 мкм, обеспечивающие рабочие режимы на тактовой частоте до 20 МГц. Методом гибридной сборки на индиевых столбах изготовлено матричное ФПУ форматом 384288 элементов с шагом 25 мкм с параметрами: средняя величина NETD < 30 мК, количество работоспособных элементов > 97 %. Использование мезатравления для разделения отдельных фотодиодов снижает фотоэлектрическую связь и обеспечивает высокое пространственное разрешение матричного ФПУ, равное 11,25 штр/мм. Представлены примеры использования системы микросканирования для снижения дефектных пикселов в кадре изображения и/или увеличения формата кадров до 768576. Показано, что в результате использования микросканирования в тепловизионном канале на основе разработанного ФПУ при переходе к формату 768576 получено улучшение пространственного разрешения в 1,4 раза при одинаковой величине минимально разрешаемой разности температур (МРРТ), а МРРТ на частоте 0,44 мрад-1 уменьшается с 1,6 К до 0,9 К по сравнению с исходным форматом 384×288.
