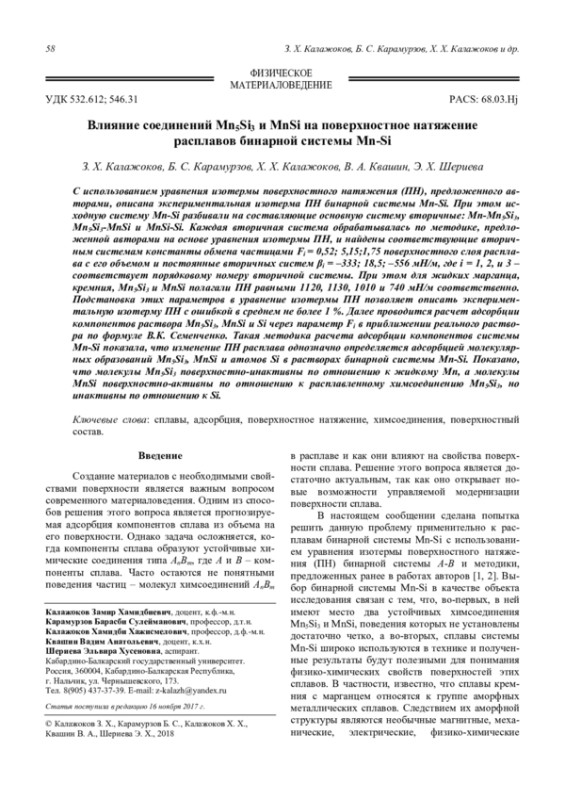

Статья: Влияние соединений Mn5Si3 и MnSi на поверхностное натяжение расплавов бинарной системы Mn-Si
С использованием уравнения изотермы поверхностного натяжения (ПН), предложенного авторами, описана экспериментальная изотерма ПН бинарной системы Mn-Si. При этом исходную систему Mn-Si разбивали на составляющие основную систему вторичные: Mn-Mn5Si3, Mn5Si3-MnSi и MnSi-Si. Каждая вторичная система обрабатывалась по методике, предложенной авторами на основе уравнения изотермы ПН, и найдены соответствующие вторичным системам константы обмена частицами Fi = 0,52; 5,15;1,75 поверхностного слоя расплава с его объемом и постоянные вторичных систем βi = –333; 18,5; –556 мН/м, где i = 1, 2, и 3 – соответствует порядковому номеру вторичной системы. При этом для жидких марганца, кремния, Mn5Si3 и MnSi полагали ПН равными 1120, 1130, 1010 и 740 мН/м соответственно. Подстановка этих параметров в уравнение изотермы ПН позволяет описать экспериментальную изотерму ПН с ошибкой в среднем не более 1 %. Далее проводится расчет адсорбции компонентов раствора Mn5Si3, MnSi и Si через параметр Fi в приближении реального раствора по формуле В. К. Семенченко. Такая методика расчета адсорбции компонентов системы Mn-Si показала, что изменение ПН расплава однозначно определяется адсорбцией молекулярных образований Mn5Si3, MnSi и атомов Si в растворах бинарной системы Mn-Si. Показано, что молекулы Mn5Si3 поверхностно-инактивны по отношению к жидкому Mn, а молекулы MnSi поверхностно-активны по отношению к расплавленному химсоединению Mn5Si3, но инактивны по отношению к Si.
Информация о документе
- Формат документа
- Кол-во страниц
- 1 страница
- Загрузил(а)
- Лицензия
- —
- Доступ
- Всем
Информация о статье
Статистика просмотров
Статистика просмотров статьи за 2026 год.
