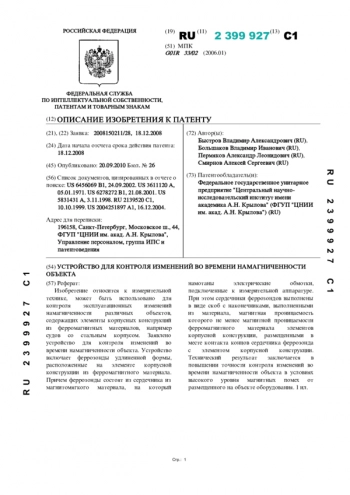

Патент: УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИЗМЕНЕНИЙ ВО ВРЕМЕНИ НАМАГНИЧЕННОСТИ ОБЪЕКТА
Информация о документе
- Кол-во страниц
- 6 страниц
- Загрузил
- Неизвестно
Информация о патенте
- (19) Код страны
- RU
- (11) Номер
- 2
- (45) Опубликовано
- 18 декабря 2008
- (56) Список документов цитированных в отчете о поиске
-
US 6456069 В1, 24.09.2002. US 3611120 A,
05.01.1971. US 6278272 B1, 21.08.2001. US
5831431 A, 3.11.1998. RU 2139520 C1,
10.10.1999. US 2004251897 A1, 16.12.2004 - (73) Патентообладатель
- едеральное государственное унитарное предприятие "Центральный научно- исследовательский институт имени академика А.Н. Крылова"
- Реферат
-
Изобретение относится к измерительной
технике, может быть использовано для
контроля эксплуатационных изменений
намагниченности различных объектов,
содержащих элементы корпусных конструкций
из ферромагнитных материалов, например
судов со стальным корпусом. Заявлено
устройство для контроля изменений во
времени намагниченности объекта. Устройство
включает феррозонды удлиненной формы,
расположенные на элементе корпусной
конструкции из ферромагнитного материала.
Причем феррозонды состоят из сердечника из
магнитомягкого материала, на который
намотаны электрические обмотки,
подключенные к измерительной аппаратуре.
При этом сердечники феррозондов выполнены
в виде скоб с наконечниками, выполненными
из материала, магнитная проницаемость
которого не менее магнитной проницаемости
ферромагнитного материала элементов
корпусной конструкции, размещенными в
месте контакта концов сердечника феррозонда
с элементом корпусной конструкции.
Технический результат заключается в
повышении точности контроля изменений во
времени намагниченности объекта в условиях
высокого уровня магнитных помех от
размещенного на объекте оборудования. - Формула изобретения
-
Устройство для контроля изменений во времени намагниченности объекта,
включающее феррозонды удлиненной формы, расположенные на элементе корпусной
конструкции из ферромагнитного материала, причем феррозонды состоят из
сердечника из магнитомягкого материала, на который намотаны электрические
обмотки, подключенные к измерительной аппаратуре, при этом сердечники
феррозондов выполнены в виде скоб с наконечниками, выполненными из материала,
магнитная проницаемость которого не менее магнитной проницаемости
ферромагнитного материала элементов корпусной конструкции, размещенными в
месте контакта концов сердечника феррозонда с элементом корпусной конструкции.
