Патент: Устройство формирования оптического поля для телеориентирования управляемых объектов

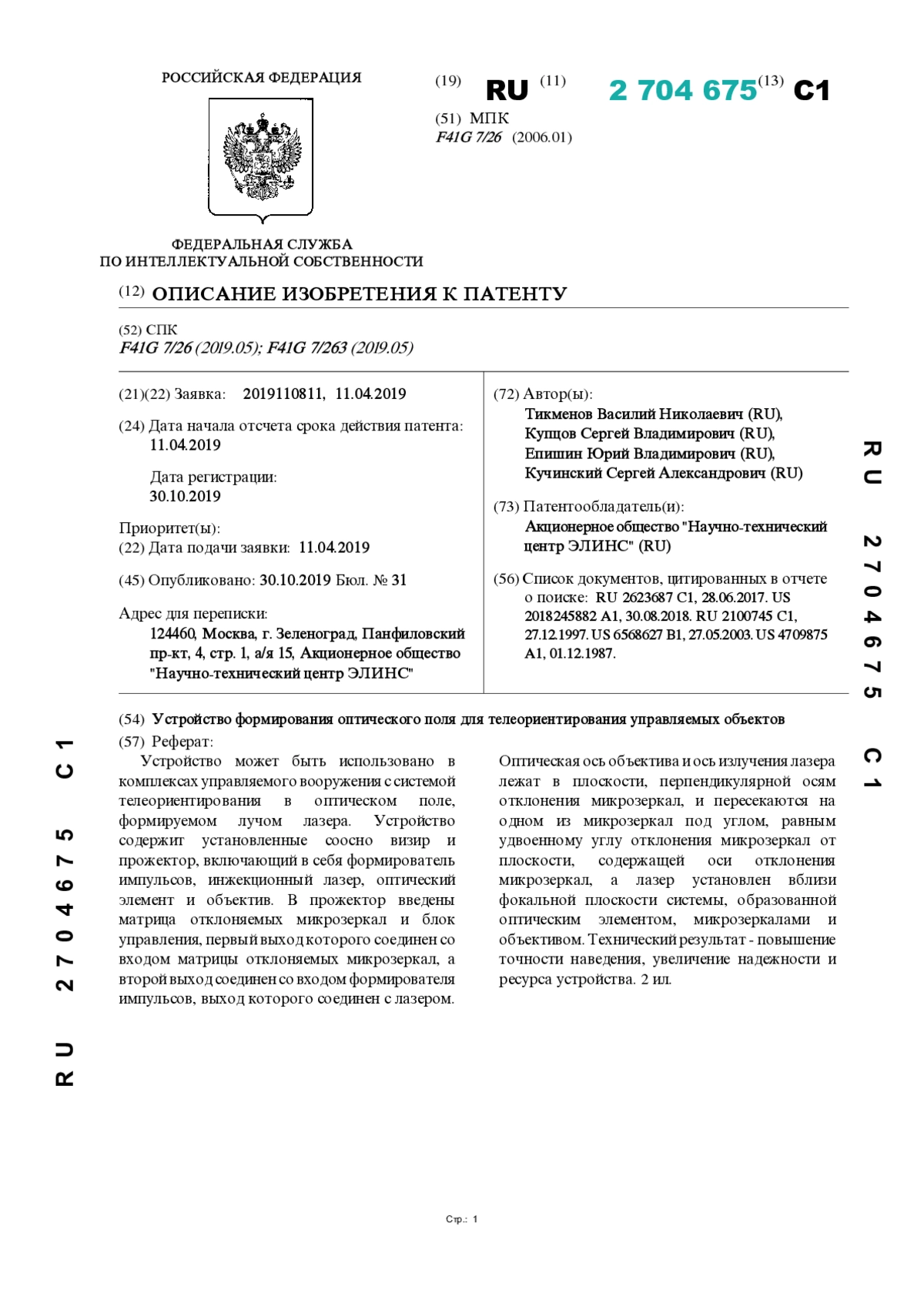

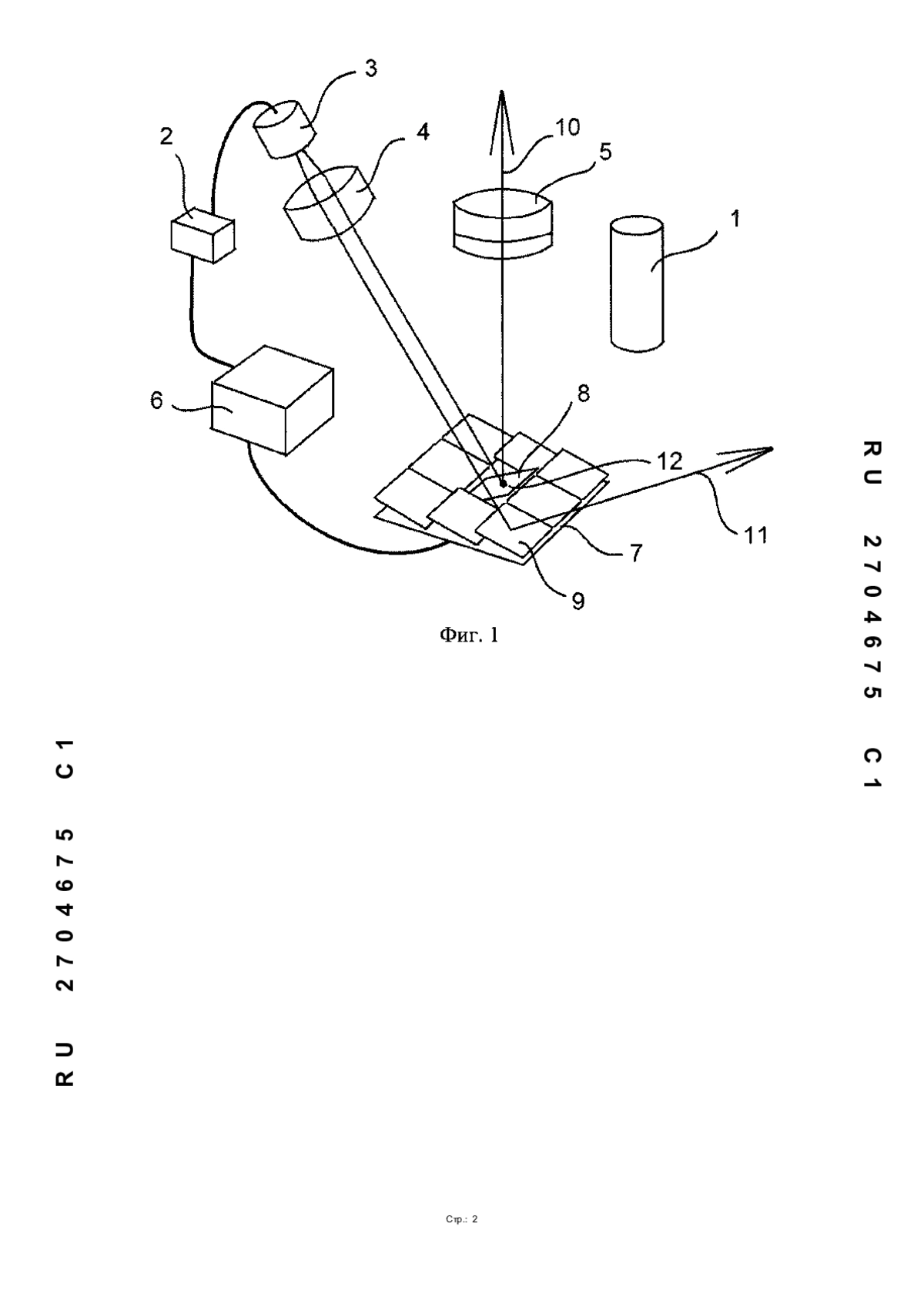

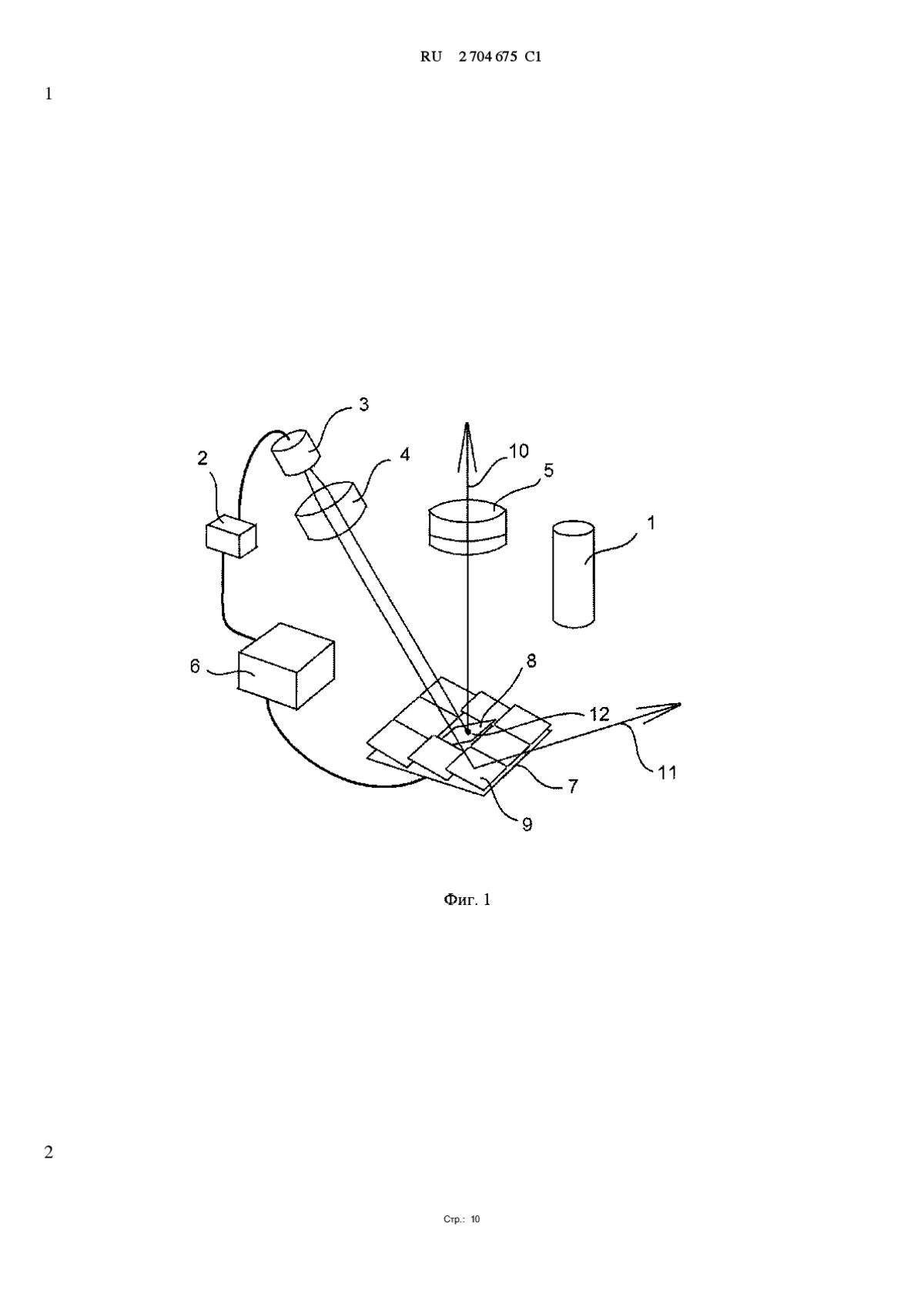

Устройство может быть использовано в комплексах управляемого вооружения с системой телеориентирования в оптическом поле, формируемом лучом лазера. Устройство содержит установленные соосно визир и прожектор, включающий в себя формирователь импульсов, инжекционный лазер, оптический элемент и объектив. В прожектор введены матрица отклоняемых микрозеркал и блок управления, первый выход которого соединен со входом матрицы отклоняемых микрозеркал, а второй выход соединен со входом формирователя импульсов, выход которого соединен с лазером. Оптическая ось объектива и ось излучения лазера лежат в плоскости, перпендикулярной осям отклонения микрозеркал, и пересекаются на одном из микрозеркал под углом, равным удвоенному углу отклонения микрозеркал от плоскости, содержащей оси отклонения микрозеркал, а лазер установлен вблизи фокальной плоскости системы, образованной оптическим элементом, микрозеркалами и объективом. Технический результат - повышение точности наведения, увеличение надежности и ресурса устройства. 2 ил.
