Патент: ОПТИЧЕСКИЙ ПРИЦЕЛ СИСТЕМЫ НАВЕДЕНИЯ УПРАВЛЯЕМОГО СНАРЯДА

Информация о документе

Вид патента
Изобретение
Кол-во страниц
11 страниц
Загрузил(а)
Кол-во копий
1 копия
Просмотров
12

Предпросмотр документа

Информация о патенте

(19) Код страны
RU
(11) Номер
2150073
(45) Опубликовано
26 мая 2000
(56) Список документов цитированных в отчете о поиске

US 4111385, 05.09.1978. RU 2100745 C1, 27.12.1997. RU 2109246 C1, 20.04.1998. GB 2135761 A, 05.09.1984. US 4330099, 18.05.1982. FR 2729748 A2, 26.07.1996. DE 3441921 A1, 28.05.1986.

(72) Автор(ы)
Шипунов А. Г. Погорельский С. Л. Матвеев Э. Л. Коечкин Н. Н. Куликов В. Б. Телышев В. А.
(73) Патентообладатель
Государственное унитарное предприятие "Конструкторское бюро приборостроения"

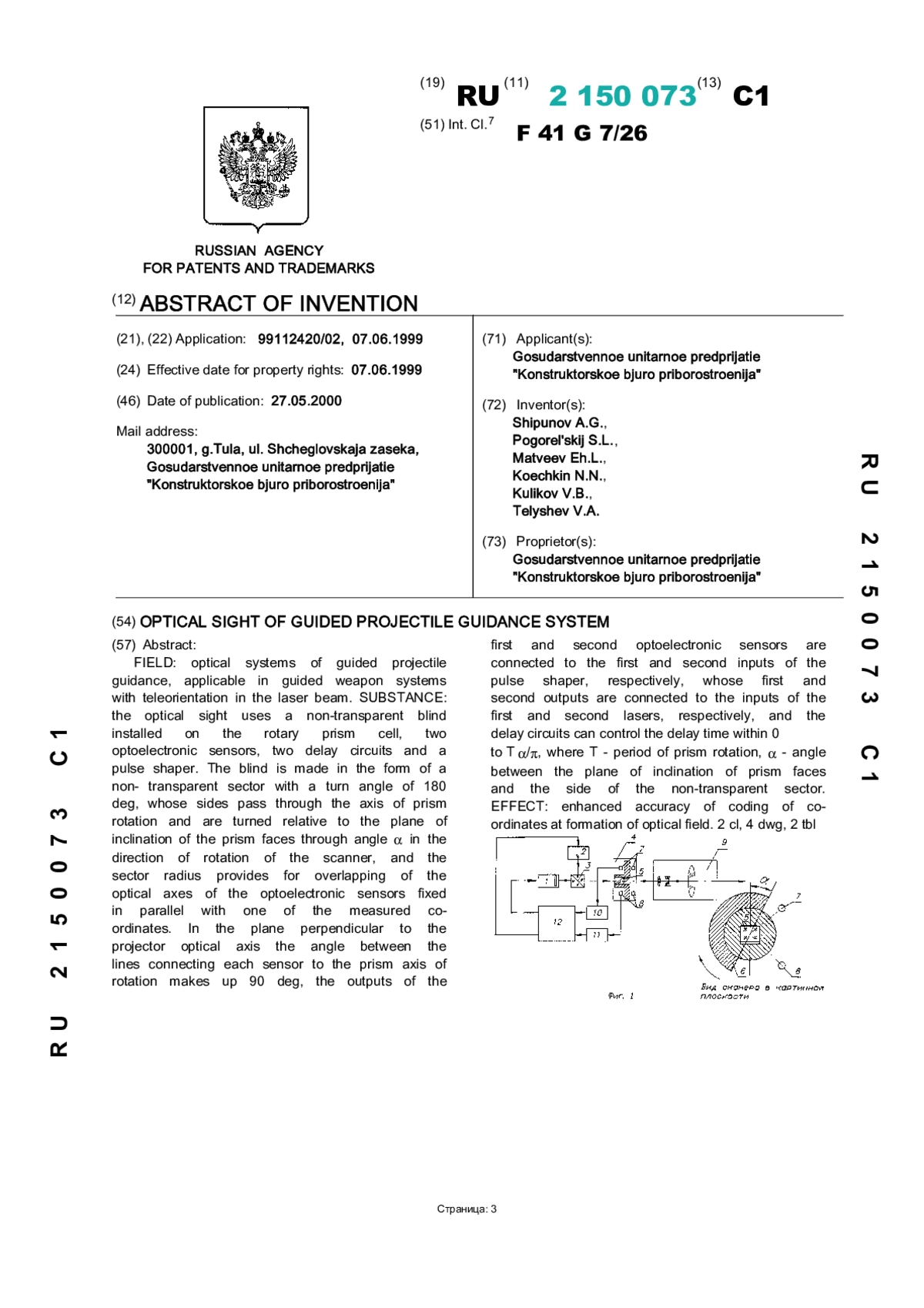

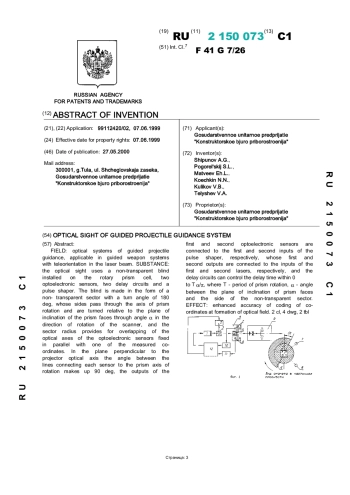

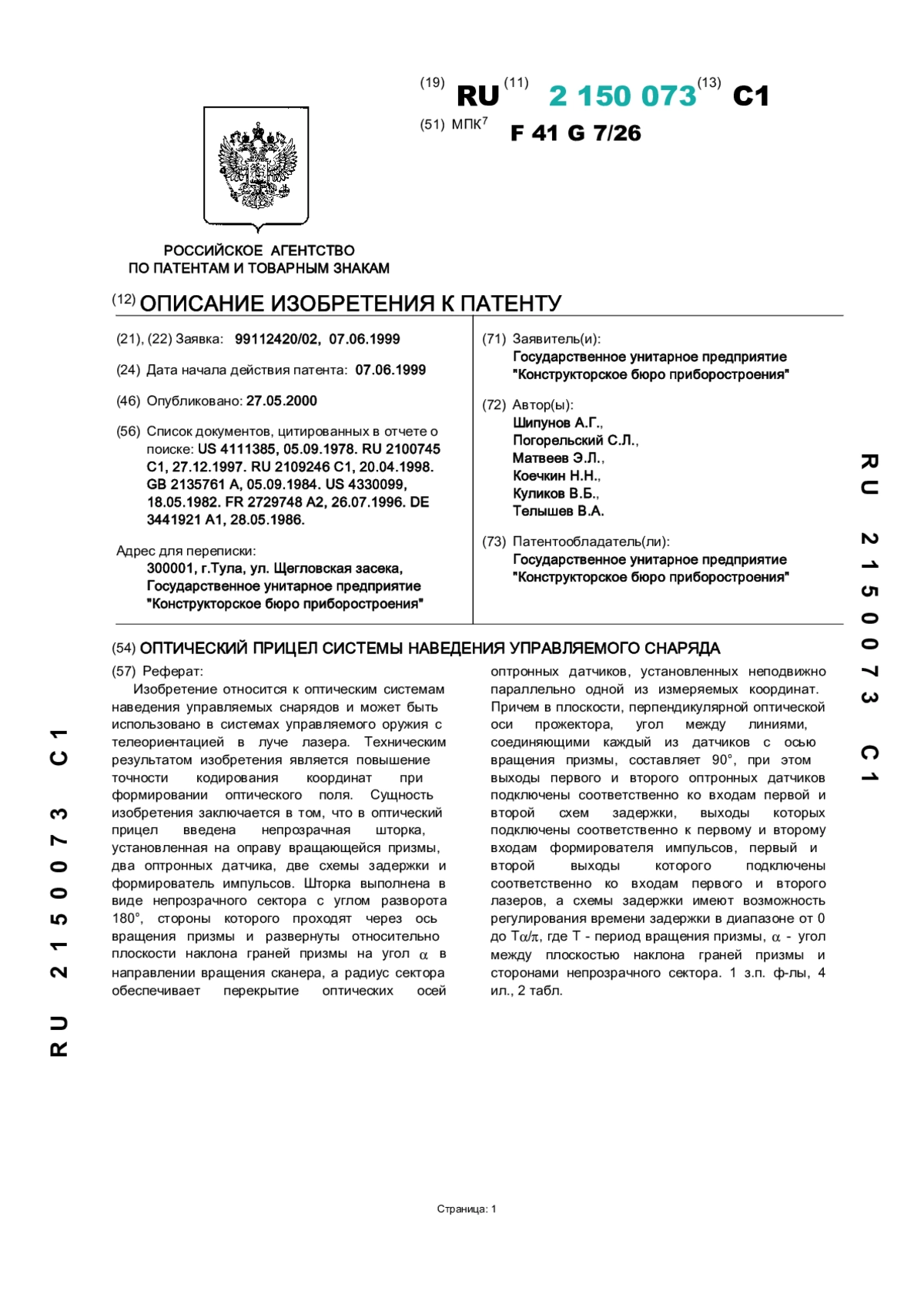

Реферат

Изобретение относится к оптическим системам наведения управляемых снарядов и может быть использовано в системах управляемого оружия с телеориентацией в луче лазера. Техническим результатом изобретения является повышение точности кодирования координат при формировании оптического поля. Сущность изобретения заключается в том, что в оптический прицел введена непрозрачная шторка, установленная на оправу вращающейся призмы, два оптронных датчика, две схемы задержки и формирователь импульсов. Шторка выполнена в виде непрозрачного сектора с углом разворота 180°, стороны которого проходят через ось вращения призмы и развернуты относительно плоскости наклона граней призмы на угол α в направлении вращения сканера, а радиус сектора обеспечивает перекрытие оптических осей оптронных датчиков, установленных неподвижно параллельно одной из измеряемых координат. Причем в плоскости, перпендикулярной оптической оси прожектора, угол между линиями, соединяющими каждый из датчиков с осью вращения призмы, составляет 90°, при этом выходы первого и второго оптронных датчиков подключены соответственно ко входам первой и второй схем задержки, выходы которых подключены соответственно к первому и второму входам формирователя импульсов, первый и второй выходы которого подключены соответственно ко входам первого и второго лазеров, а схемы задержки имеют возможность регулирования времени задержки в диапазоне от 0 до Тα/π, где Т - период вращения призмы, α - угол между плоскостью наклона граней призмы и сторонами непрозрачного сектора. 1 з.п. ф-лы, 4 ил., 2 табл

Формула изобретения

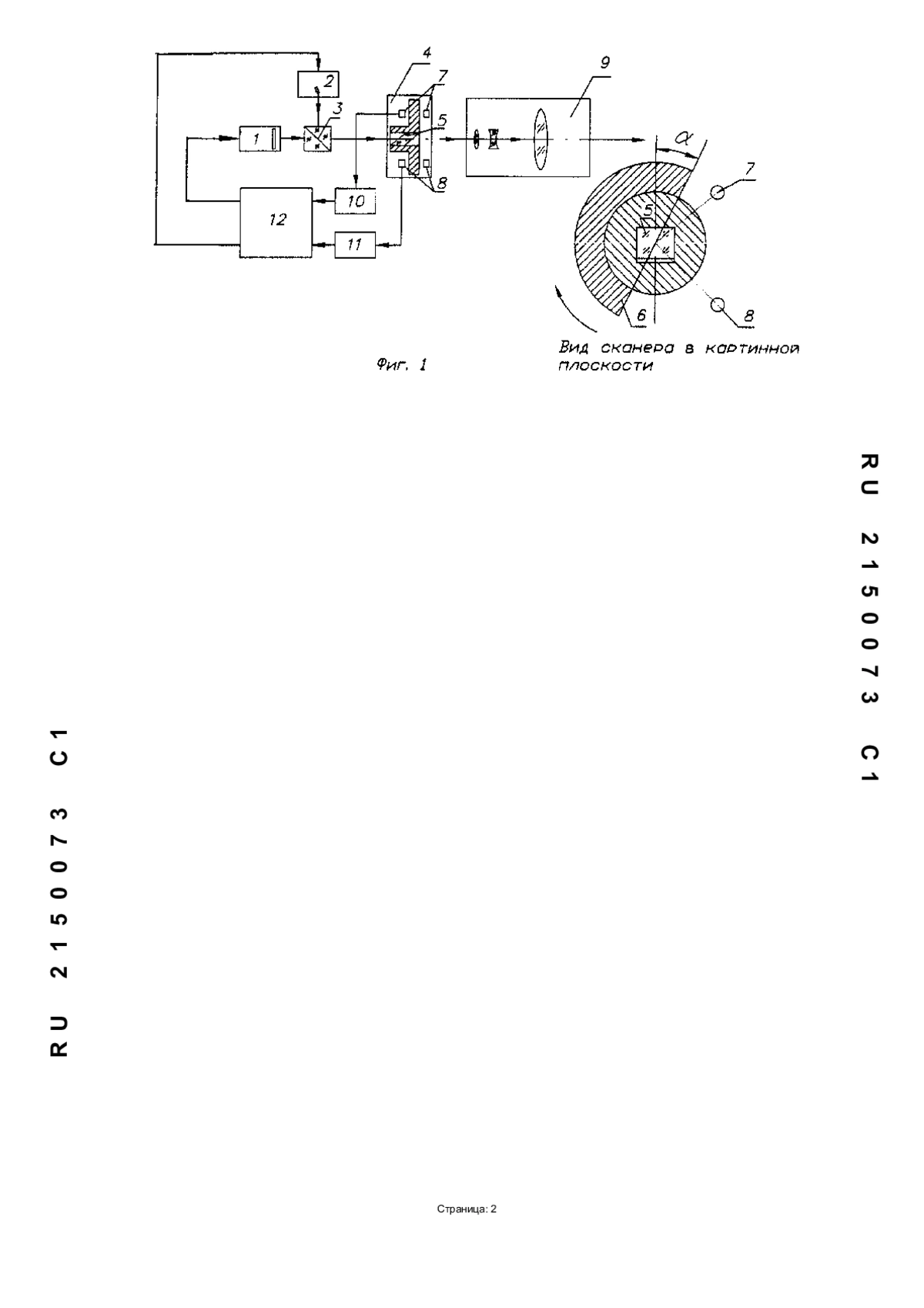

  1. Оптический прицел системы наведения управляемого снаряда, содержащий установленные соосно визир и прожектор, включающий в себя два инжекционных лазера, излучающие области которых расположены перпендикулярно осям измеряемых координат, систему вывода излучения лазеров на единую оптическую ось, последовательно установленные на этой оси оптический сканер в виде вращающейся призмы и панкратический объектив, при этом ось вращения призмы совмещена с оптической осью объектива, отличающийся тем, что в прицел введена непрозрачная шторка, установленная на оправу вращающейся призмы, два оптронных датчика, две схемы задержки и формирователь импульсов, при этом шторка выполнена в виде непрозрачного сектора с углом разворота 180o, стороны которого проходят через ось вращения призмы и развернуты относительно плоскости наклона граней призмы на угол α в направлении вращения сканера, а радиус сектора обеспечивает перекрытие осей оптронных датчиков, установленных неподвижно параллельно одной из измеряемых координат, причем в плоскости, перпендикулярной оптической оси прожектора, угол между линиями, соединяющими каждый из датчиков с осью вращения призмы, составляет 90o, при этом выходы первого и второго оптронных датчиков подключены соответственно ко входам первой и второй схем задержки, выходы которых подключены соответственно к первому и второму входам формирователя импульсов, первый и второй выходы которого подключены соответственно к входам первого и второго лазеров, а схемы задержки имеют возможность регулировки времени задержки в диапазоне от 0 до Tα/π; где Т - период вращения призмы; α - угол между плоскостью наклона граней призмы и сторонами непрозрачного сектора.

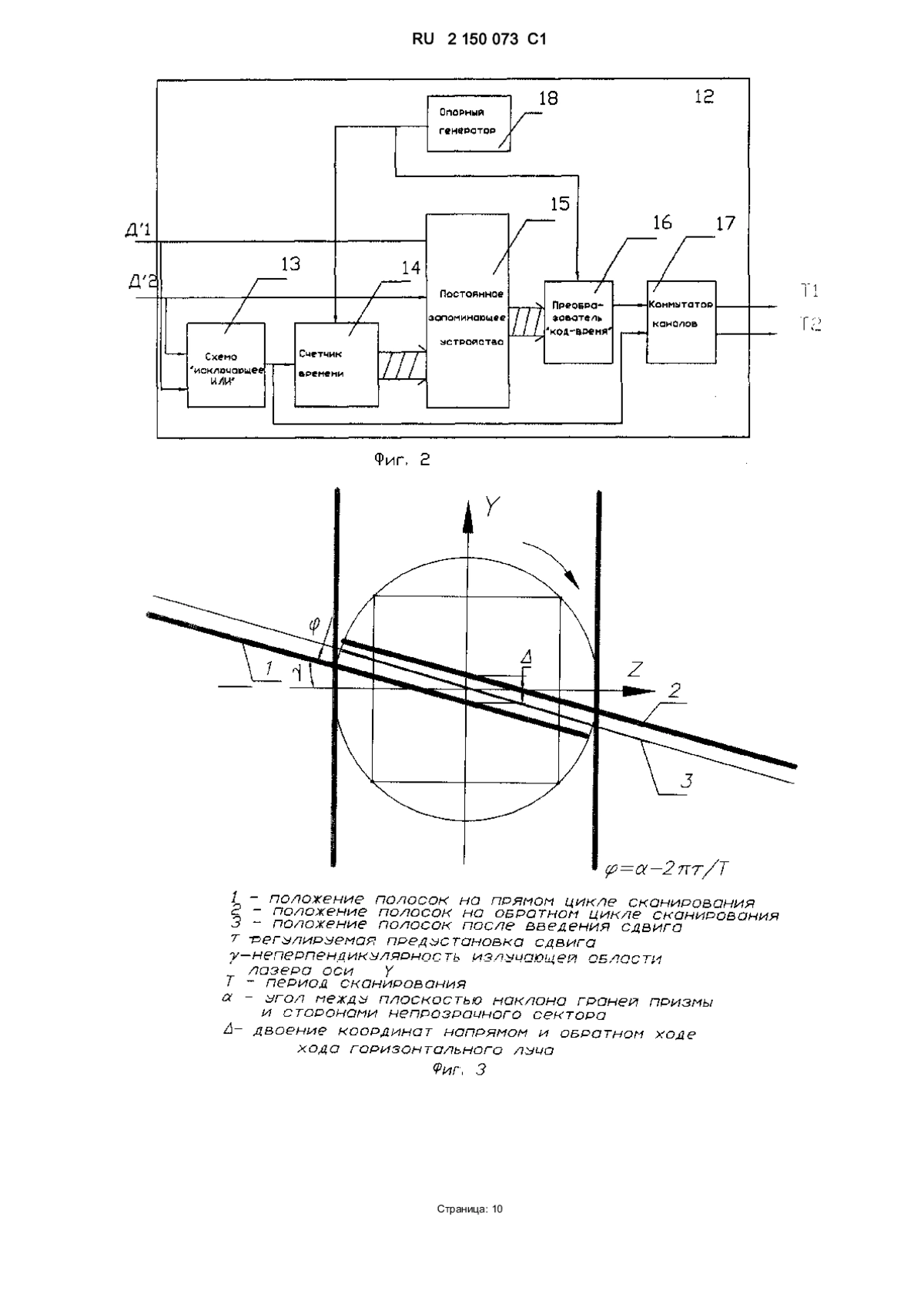

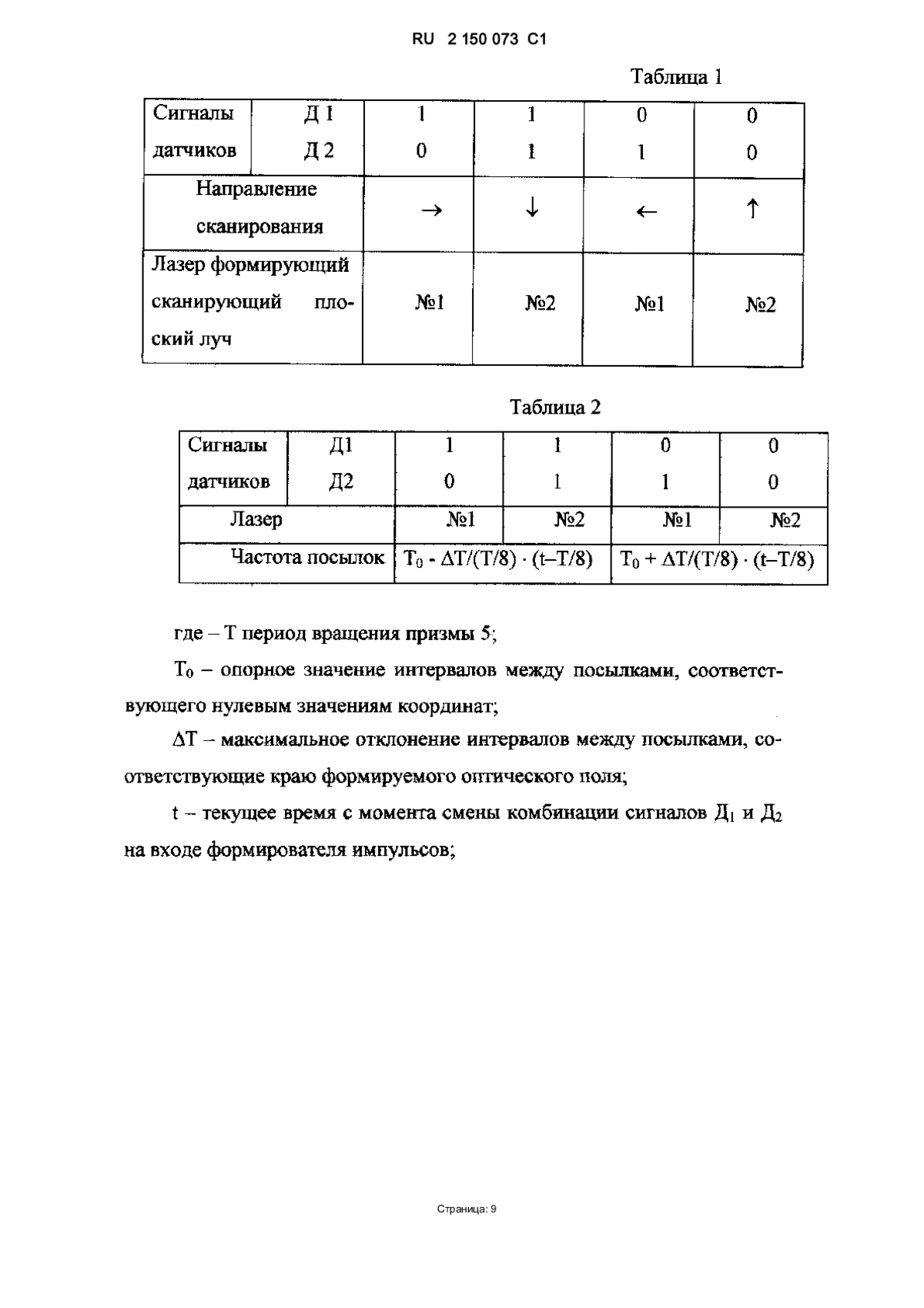

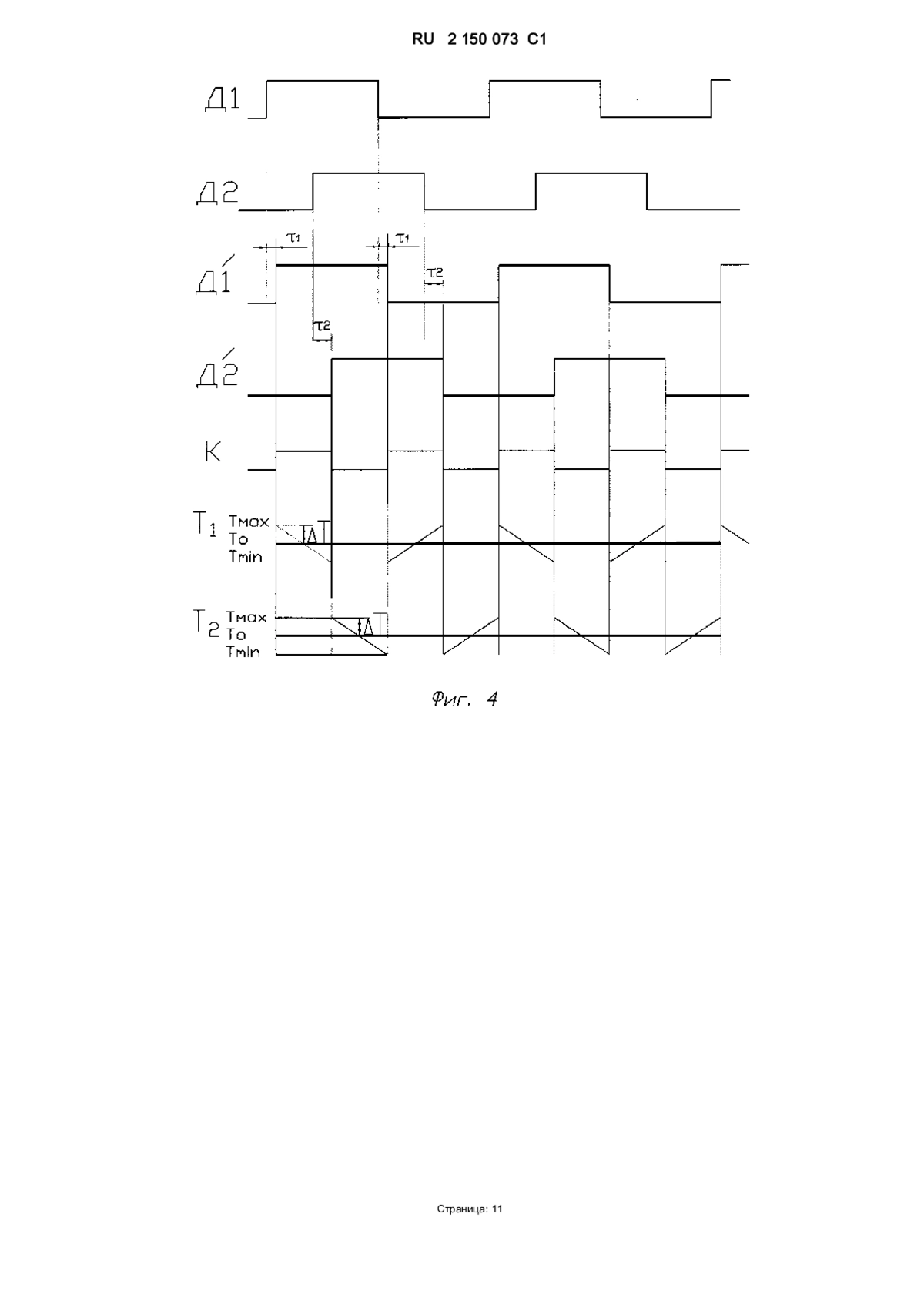

  2. Прицел по п.1, отличающийся тем, что в нем формирователь импульсов содержит опорный генератор, схему ИСКЛЮЧАЮЩЕЕ ИЛИ, счетчик времени, постоянное запоминающее устройство (ПЗУ), преобразователь код - время и коммутатор каналов, первый и второй вход схемы ИСКЛЮЧАЮЩЕЕ ИЛИ, а также первый и второй входы ПЗУ подключены соответственно к первым и вторым входам формирователя импульсов, выход схемы ИСКЛЮЧАЮЩЕЕ ИЛИ подключен к первым входам счетчика времени и коммутатора каналов, выход счетчика времени подключен к третьему входу ПЗУ, выход которого подключен ко входу преобразователя код - время, выход которого подключен ко второму входу коммутатора каналов, первый и второй выходы которого подключены соответственно к первому и второму выходам формирователя импульсов, при этом вторые входы счетчика времени и преобразователя код-время подключены к выходу опорного генератора.
