Патент: СИСТЕМА НАВЕДЕНИЯ УПРАВЛЯЕМОГО СНАРЯДА
Информация о документе
- Вид патента
- Изобретение
- Кол-во страниц
- 7 страниц
- Загрузил(а)
- Кол-во копий
- 1 копия
- Просмотров
- 15
Предпросмотр документа
Информация о патенте
- (19) Код страны
- RU
- (11) Номер
- 2126522
- (45) Опубликовано
- 20 февраля 1999
- (56) Список документов цитированных в отчете о поиске
-
: DE 4137843 A, 19.05.93. RU 94045441 A1, 20.10.96. US 5350134 A, 27.09.94. US 4330099 A, 18.05.82. GB 2135761 A, 05.09.84. DE 3515687 A1, 06.11.86. DE 3149808 A1, 30.06.83.
- (73) Патентообладатель
- Конструкторское бюро приборостроения

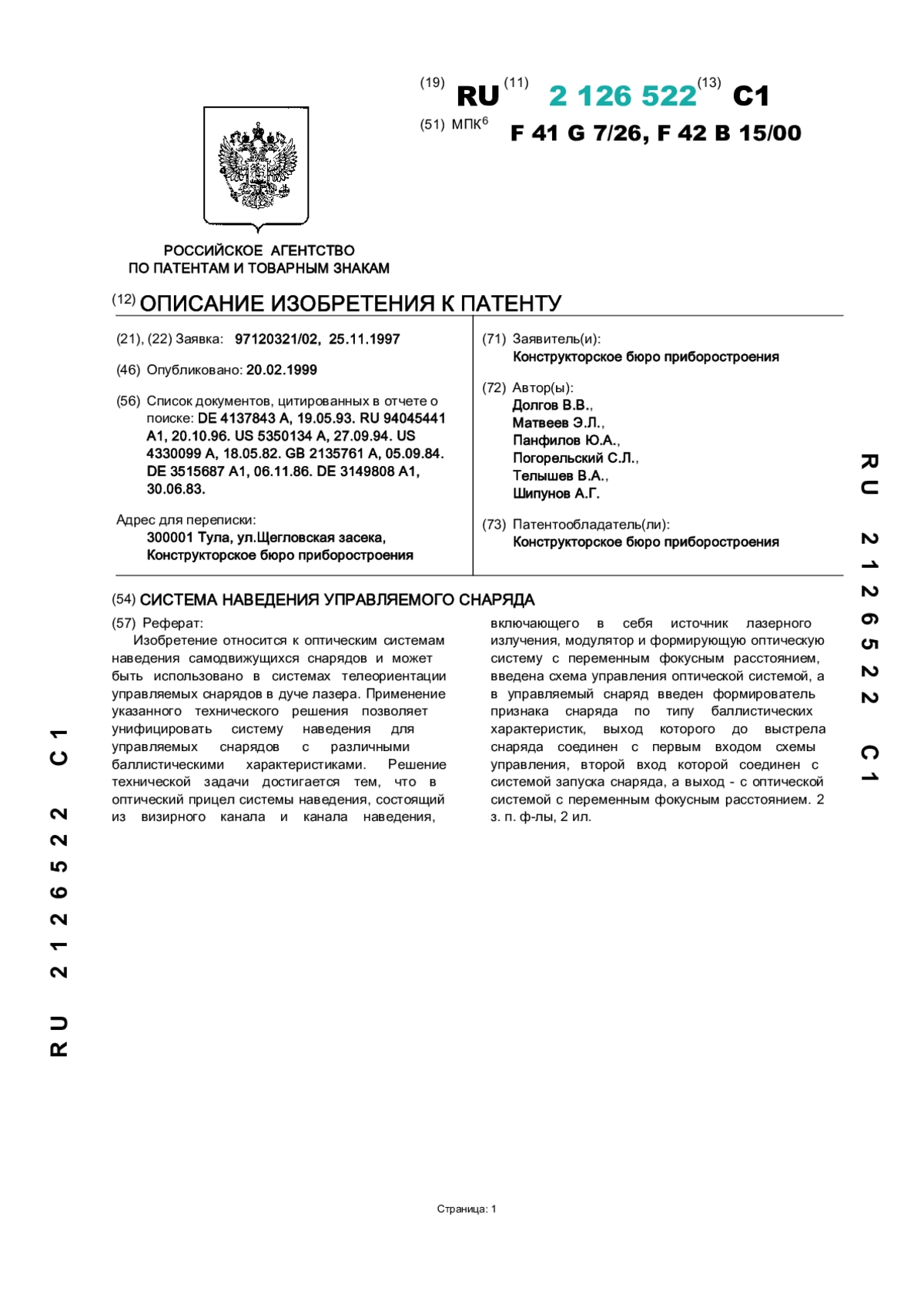

- Реферат
-

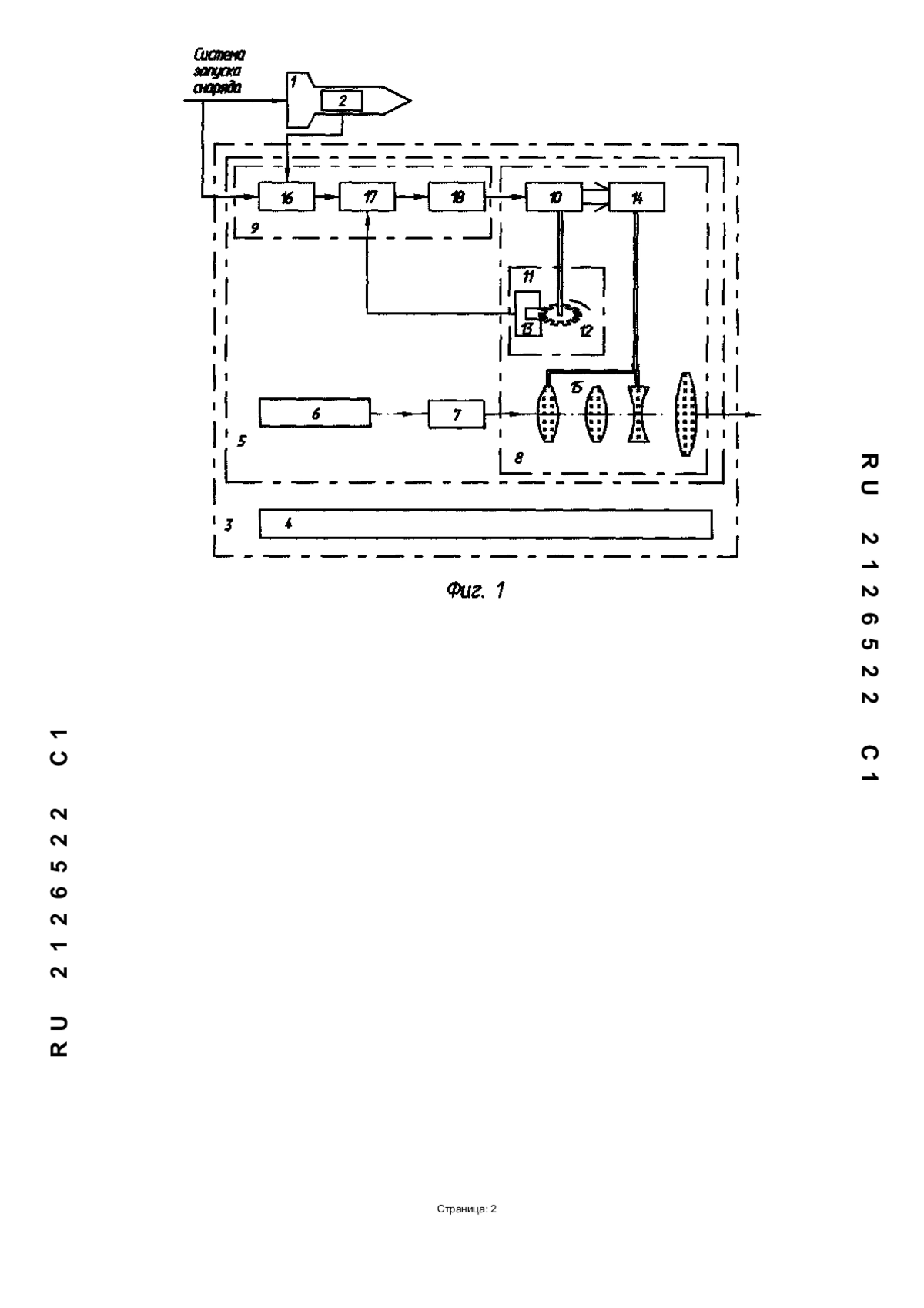

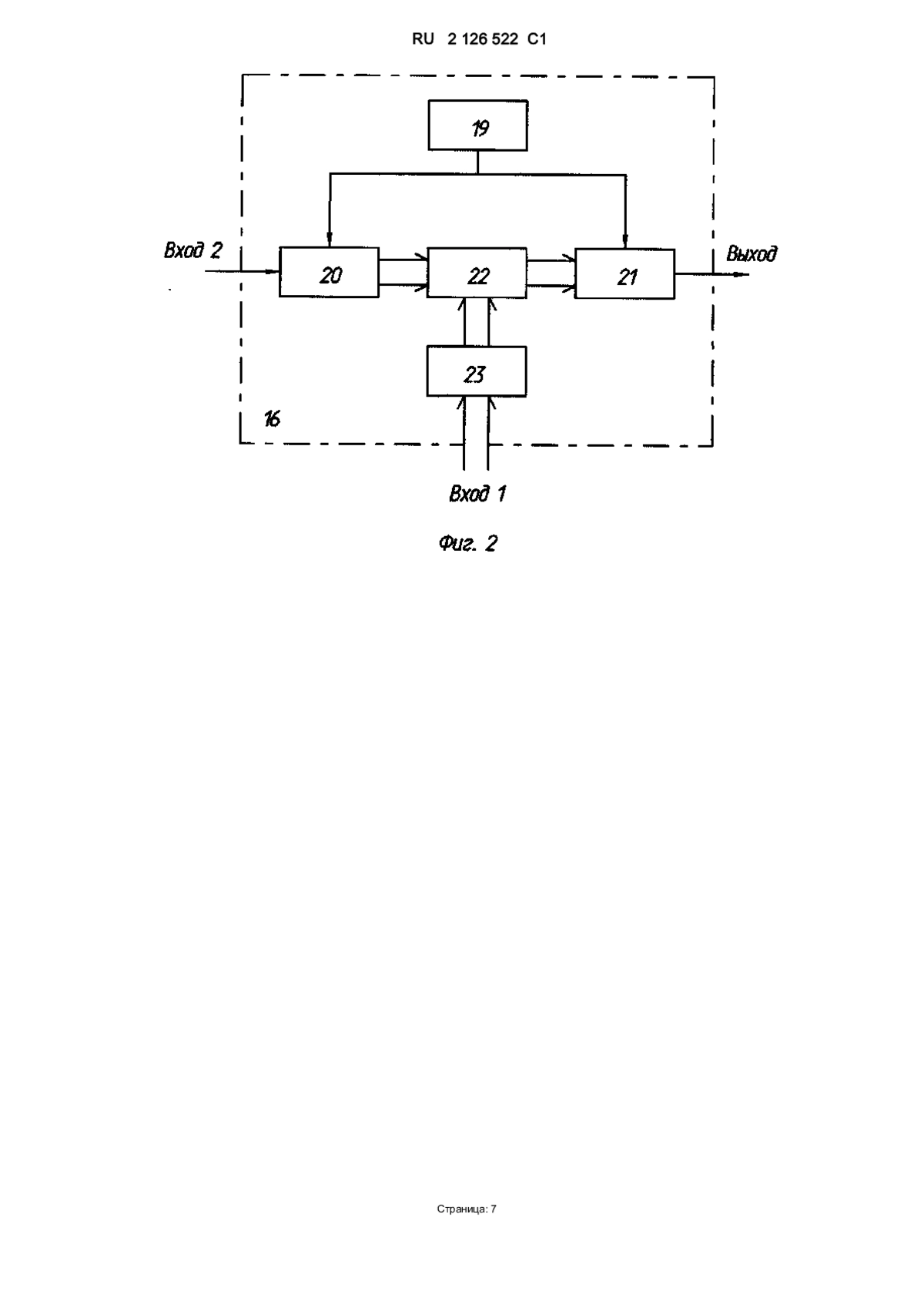

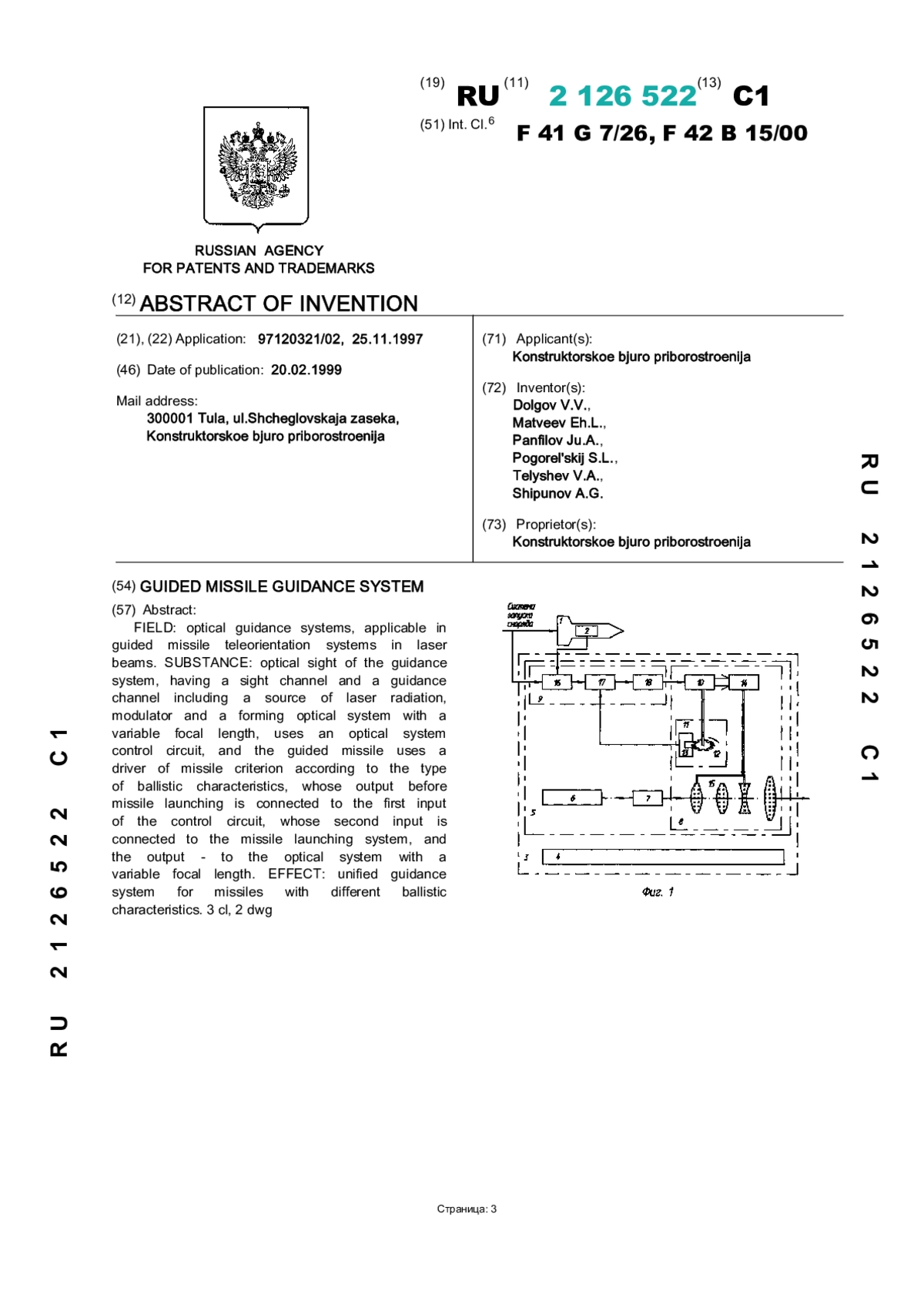

Изобретение относится к оптическим системам наведения самодвижущихся снарядов и может быть использовано в системах телеориентации управляемых снарядов в дуче лазера. Применение указанного технического решения позволяет унифицировать систему наведения для управляемых снарядов с различными баллистическими характеристиками. Решение технической задачи достигается тем, что в оптический прицел системы наведения, состоящий из визирного канала и канала наведения, включающего в себя источник лазерного излучения, модулятор и формирующую оптическую систему с переменным фокусным расстоянием, введена схема управления оптической системой, а в управляемый снаряд введен формирователь признака снаряда по типу баллистических характеристик, выход которого до выстрела снаряда соединен с первым входом схемы управления, второй вход которой соединен с системой запуска снаряда, а выход - с оптической системой с переменным фокусным расстоянием. 2 з. п. ф-лы, 2 ил

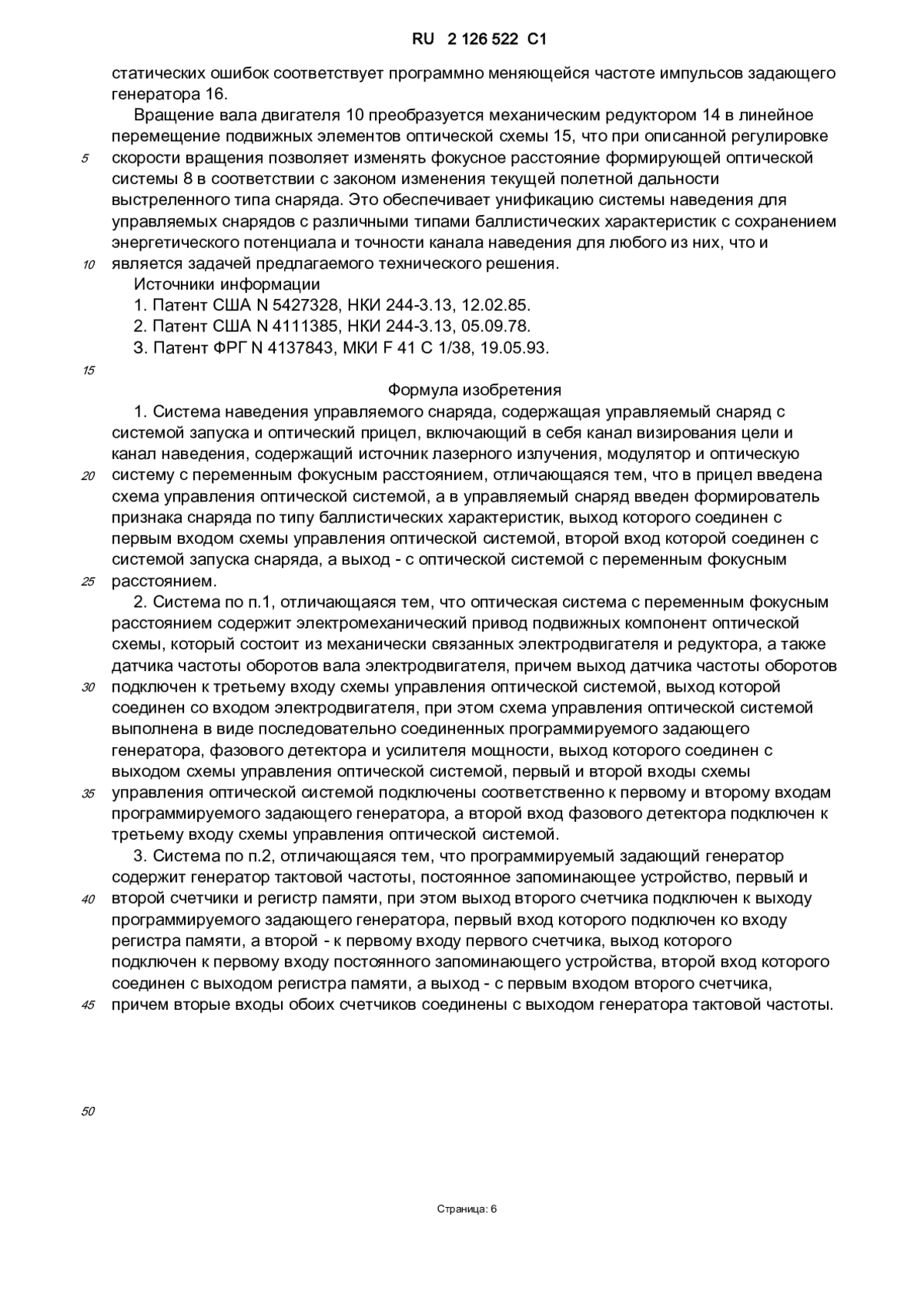

- Формула изобретения
-

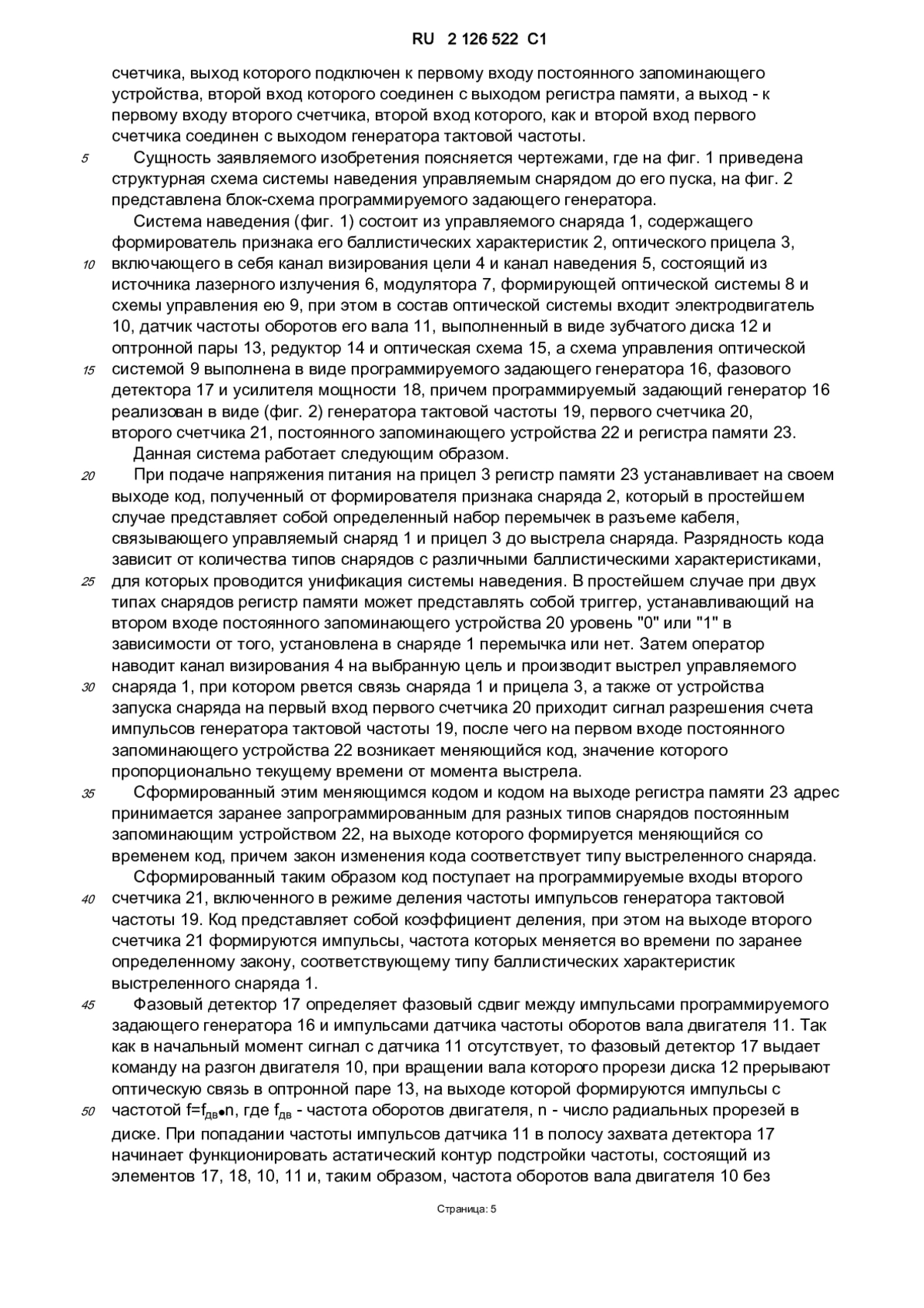

- Система наведения управляемого снаряда, содержащая управляемый снаряд с системой запуска и оптический прицел, включающий в себя канал визирования цели и канал наведения, содержащий источник лазерного излучения, модулятор и оптическую систему с переменным фокусным расстоянием, отличающаяся тем, что в прицел введена схема управления оптической системой, а в управляемый снаряд введен формирователь признака снаряда по типу баллистических характеристик, выход которого соединен с первым входом схемы управления оптической системой, второй вход которой соединен с системой запуска снаряда, а выход - с оптической системой с переменным фокусным расстоянием.
- Система по п.1, отличающаяся тем, что оптическая система с переменным фокусным расстоянием содержит электромеханический привод подвижных компонент оптической схемы, который состоит из механически связанных электродвигателя и редуктора, а также датчика частоты оборотов вала электродвигателя, причем выход датчика частоты оборотов подключен к третьему входу схемы управления оптической системой, выход которой соединен со входом электродвигателя, при этом схема управления оптической системой выполнена в виде последовательно соединенных программируемого задающего генератора, фазового детектора и усилителя мощности, выход которого соединен с выходом схемы управления оптической системой, первый и второй входы схемы управления оптической системой подключены соответственно к первому и второму входам программируемого задающего генератора, а второй вход фазового детектора подключен к третьему входу схемы управления оптической системой.
- Система по п.2, отличающаяся тем, что программируемый задающий генератор содержит генератор тактовой частоты, постоянное запоминающее устройство, первый и второй счетчики и регистр памяти, при этом выход второго счетчика подключен к выходу программируемого задающего генератора, первый вход которого подключен ко входу регистра памяти, а второй - к первому входу первого счетчика, выход которого подключен к первому входу постоянного запоминающего устройства, второй вход которого соединен с выходом регистра памяти, а выход - с первым входом второго счетчика, причем вторые входы обоих счетчиков соединены с выходом генератора тактовой частоты
