Патент: Прицел-прибор наведения

Информация о документе

Вид патента
Изобретение
Кол-во страниц
13 страниц
Загрузил(а)
Кол-во копий
1 копия
Просмотров
12

Предпросмотр документа

Информация о патенте

(19) Код страны
RU
(11) Номер
2108531
(45) Опубликовано
09 апреля 1998
(56) Список документов цитированных в отчете о поиске

06.02.1996 RU 96 96102146

(72) Автор(ы)
Шипунов Аркадий Георгиевич, Погорельский Семен Львович, Куликов Владимир Борисович, Телышев Виктор Александрович, Савченко Дмитрий Игнатьевич
(73) Патентообладатель
Конструкторское бюро приборостроения

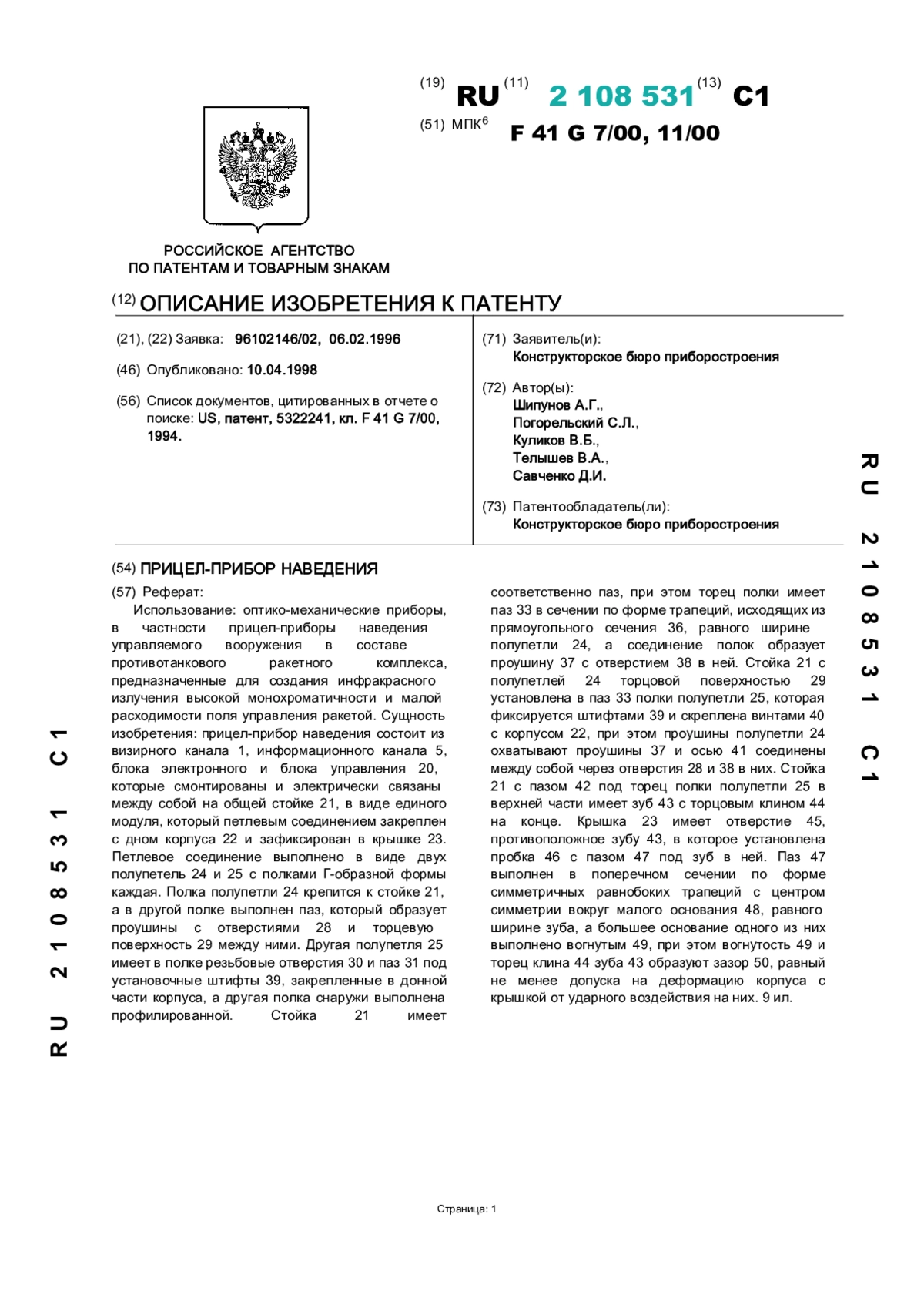

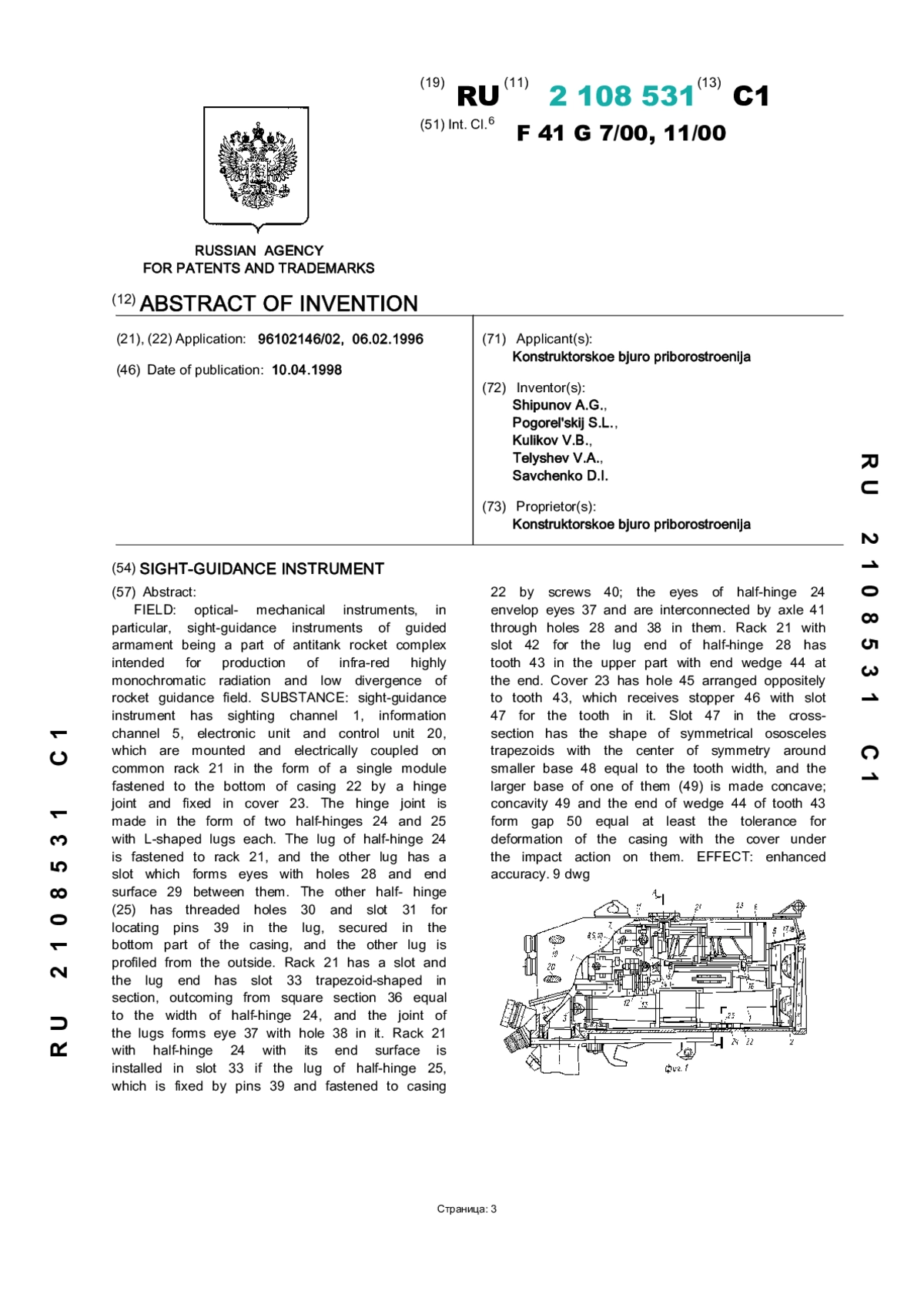

Реферат

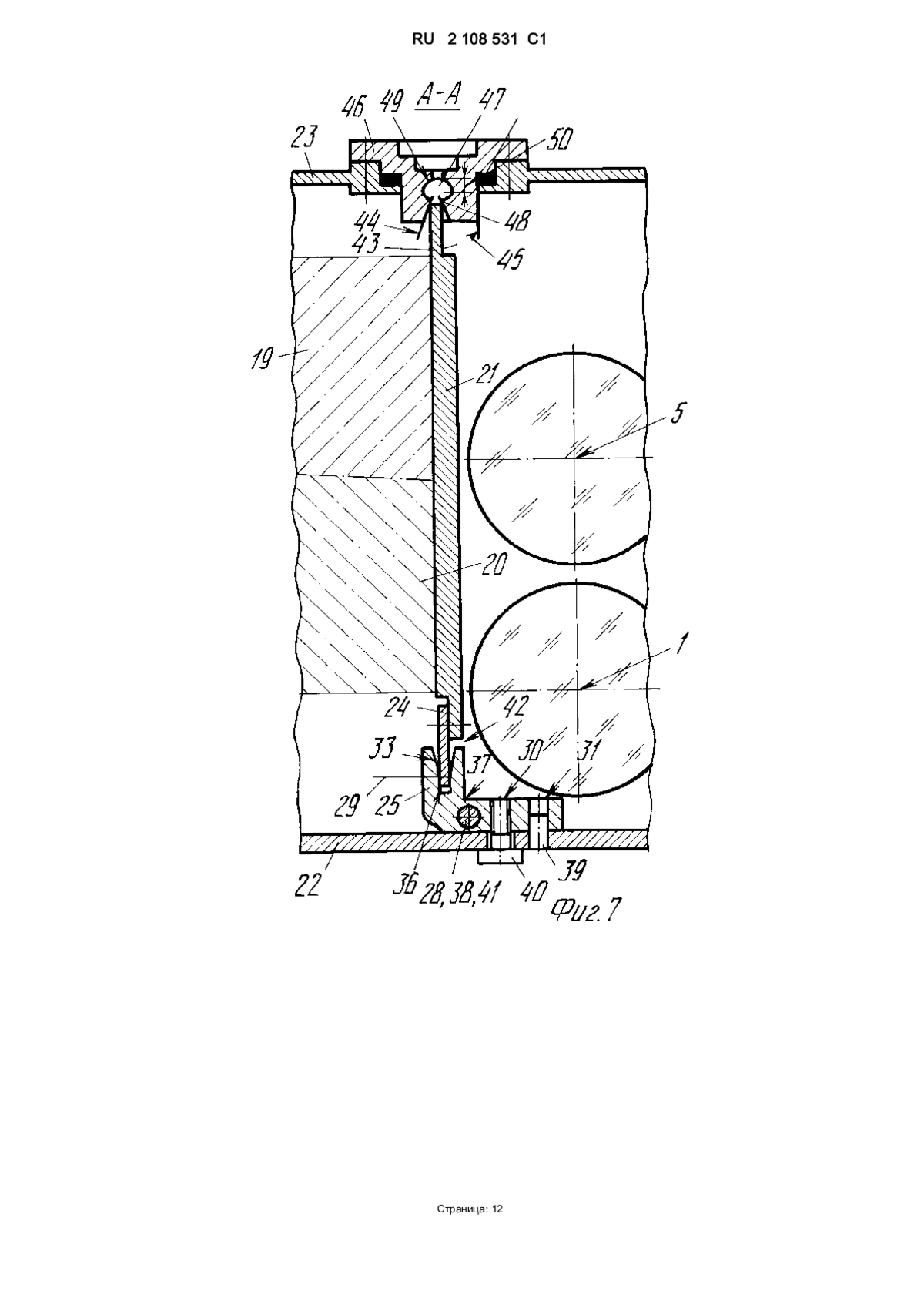

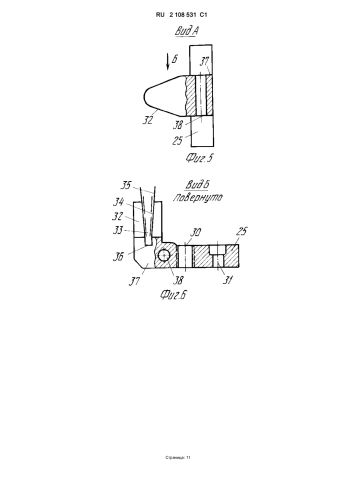

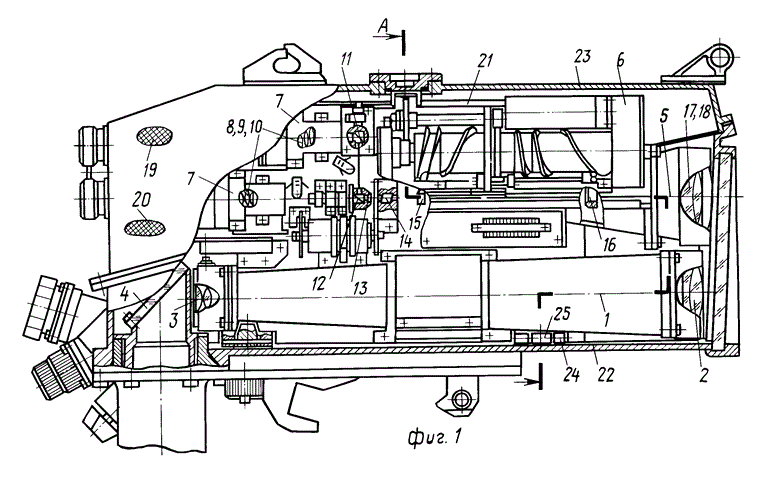

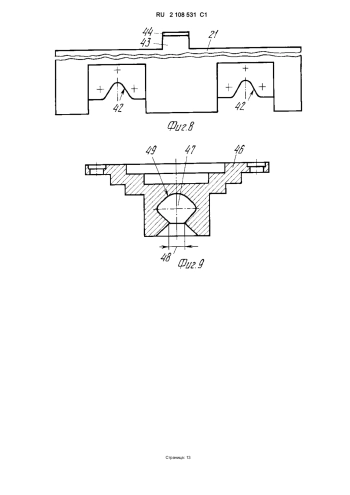

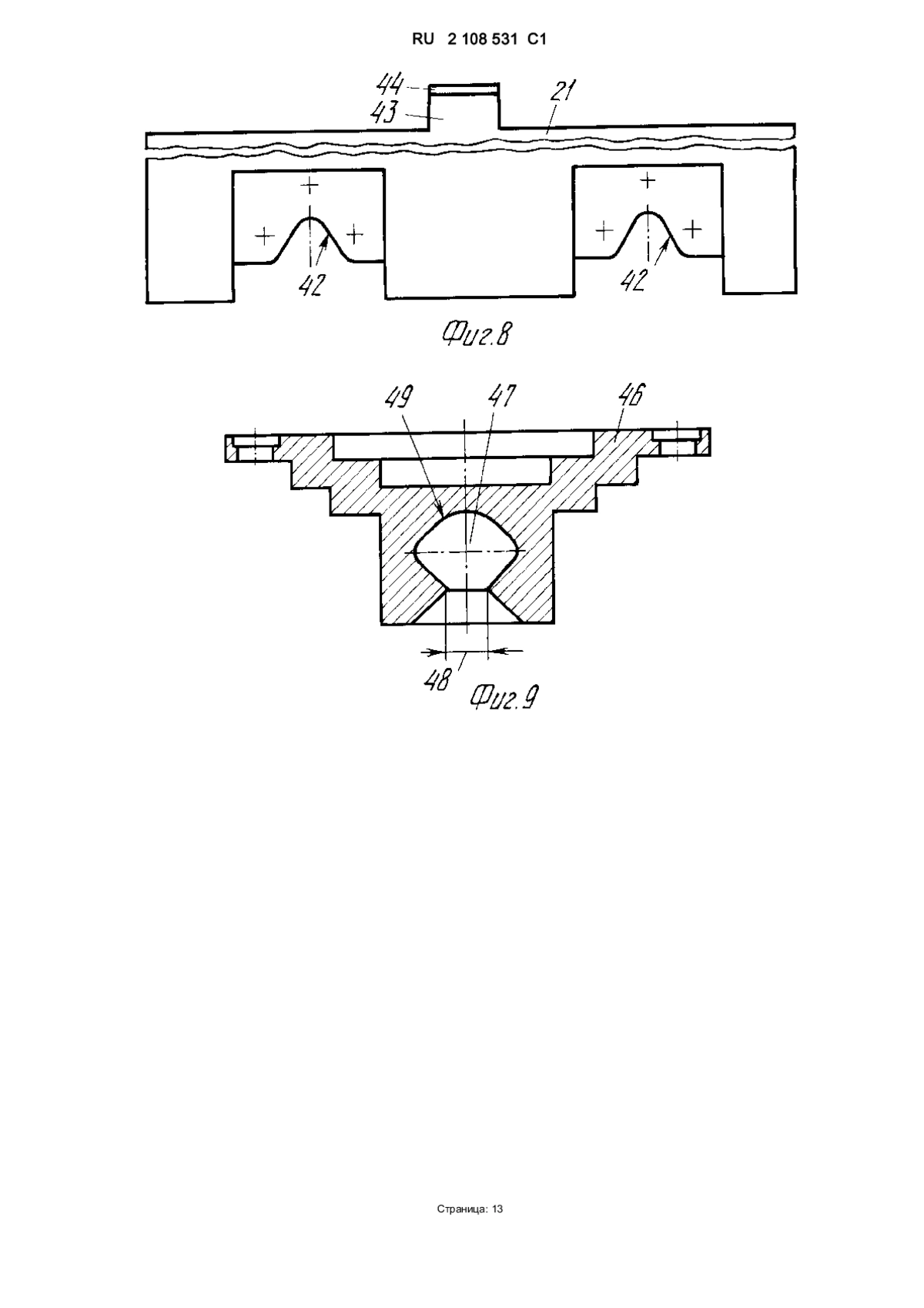

Использование: оптико-механические приборы, в частности прицел-приборы наведения управляемого вооружения в составе противотанкового ракетного комплекса, предназначенные для создания инфракрасного излучения высокой монохроматичности и малой расходимости поля управления ракетой. Сущность изобретения: прицел-прибор наведения состоит из визирного канала 1, информационного канала 5, блока электронного и блока управления 20, которые смонтированы и электрически связаны между собой на общей стойке 21, в виде единого модуля, который петлевым соединением закреплен с дном корпуса 22 и зафиксирован в крышке 23. Петлевое соединение выполнено в виде двух полупетель 24 и 25 с полками Г-образной формы каждая. Полка полупетли 24 крепится к стойке 21, а в другой полке выполнен паз, который образует проушины с отверстиями 28 и торцевую поверхность 29 между ними. Другая полупетля 25 имеет в полке резьбовые отверстия 30 и паз 31 под установочные штифты 39, закрепленные в донной части корпуса, а другая полка снаружи выполнена профилированной. Стойка 21 имеет соответственно паз, при этом торец полки имеет паз 33 в сечении по форме трапеций, исходящих из прямоугольного сечения 36, равного ширине полупетли 24, а соединение полок образует проушину 37 с отверстием 38 в ней. Стойка 21 с полупетлей 24 торцовой поверхностью 29 установлена в паз 33 полки полупетли 25, которая фиксируется штифтами 39 и скреплена винтами 40 с корпусом 22, при этом проушины полупетли 24 охватывают проушины 37 и осью 41 соединены между собой через отверстия 28 и 38 в них. Стойка 21 с пазом 42 под торец полки полупетли 25 в верхней части имеет зуб 43 с торцовым клином 44 на конце. Крышка 23 имеет отверстие 45, противоположное зубу 43, в которое установлена пробка 46 с пазом 47 под зуб в ней. Паз 47 выполнен в поперечном сечении по форме симметричных равнобоких трапеций с центром симметрии вокруг малого основания 48, равного ширине зуба, а большее основание одного из них выполнено вогнутым 49, при этом вогнутость 49 и торец клина 44 зуба 43 образуют зазор 50, равный не менее допуска на деформацию корпуса с крышкой от ударного воздействия на них. 9 ил.

Формула изобретения

Прицел-прибор наведения, включающий установленные в корпус с крышкой и электрически связанные между собой блок электронный, блок управления, визирный и информационный каналы, оптические оси которых параллельны друг другу, отличающийся тем, что в нем электрически связанные между собой блок электронный, блок управления, визирный и информационный каналы закреплены на общей стойке, которая скреплена в двух местах с дном корпуса прибора петлевым соединением, выполненным в виде двух полупетель, каждое с полками Г-образной формы, при этом каждая полупетля одной полкой закреплена на стойке, а противоположная полка имеет паз, который образует проушины с выполненными в них отверстиями и торцевую поверхность между ними, а другая пара полупетель в одной полке имеет резьбовые отверстия и паз под установочные штифты, которые размещены на дне корпуса и скреплены с дном корпуса винтами, при этом противоположная полка полупетли выполнена профилированной, например, по форме груши, а в стойке под нее выполнен соответственно паз, причем в торце полки полупетли выполнен паз в поперечном сечении по форме равнобоких трапеций, переходящих через меньшее основание в другую трапецию, которая, в свою очередь, через меньшее основание переходит в прямоугольное сечение, равное толщине полки полупетли, закрепленной на стойке, а по месту соединения полок образована проушина с выполненным в ней отверстием, при этом полка полупетли стойки торцевой поверхностью установлена в торцевой паз полки полупетли, скрепленной с корпусом, и проушинами охватывает ее проушину, а проушины полок полупетель скреплены между собой осью, установленной в их отверстия, причем в верхней части стойки между петлевыми соединениями выполнен выступ в виде клина, а в крышке корпуса выполнено отверстие, в которое установлена пробка с выполненным в ней пазом под зуб в поперечном сечении по форме в виде симметричных равнобоких сторон трапеций с центром симметрии вокруг малого основания, равного ширине зуба, при этом большее основание одного из них выполнено вогнутым, а торец зуба и вогнутость паза пробки образуют зазор, равный не менее допуска на деформацию корпуса с крышкой от ударного воздействия на них, причем стойка с зубом, паз в пробке, паз полки полупетли, скрепленной с корпусом, ось и отверстия в проушинах, установленные штифты размещены параллельно оптической оси визирного и информационного каналов
