Патент: СПОСОБ ФОРМИРОВАНИЯ ОПТИЧЕСКОГО ПОЛЯ ДЛЯ ТЕЛЕОРИЕНТИРОВАНИЯ УПРАВЛЯЕМЫХ ОБЪЕКТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Способ формирования оптического поля для телеориентирования управляемых объектов, преимущественно управляемых летательных аппаратов, включающий излучение оптического потока и заполнение им зоны в окрестности оптической оси визира, отличающийся тем, что заполнение зоны производят путем ее сканирования плоскими лучами, причем лучи отклоняют со взаимным сдвигом по времени вдоль взаимно перпендикулярных координатных осей, перпендикулярных плоскостям лучей, а излучение производят посылками, каждая из которых состоит из двух импульсов, интервал времени между которыми постоянен для каждого из лучей и имеет свое значение для каждого луча, при этом интервалы времени между посылками для каждого из лучей изменяют при отклонении луча от оптической оси визира, а знак отклонения указанных интервалов времени от опорных значений, соответствующих нулевым значениям координат, изменяют при переходе лучом направления, совпадающего с оптической осью визира.

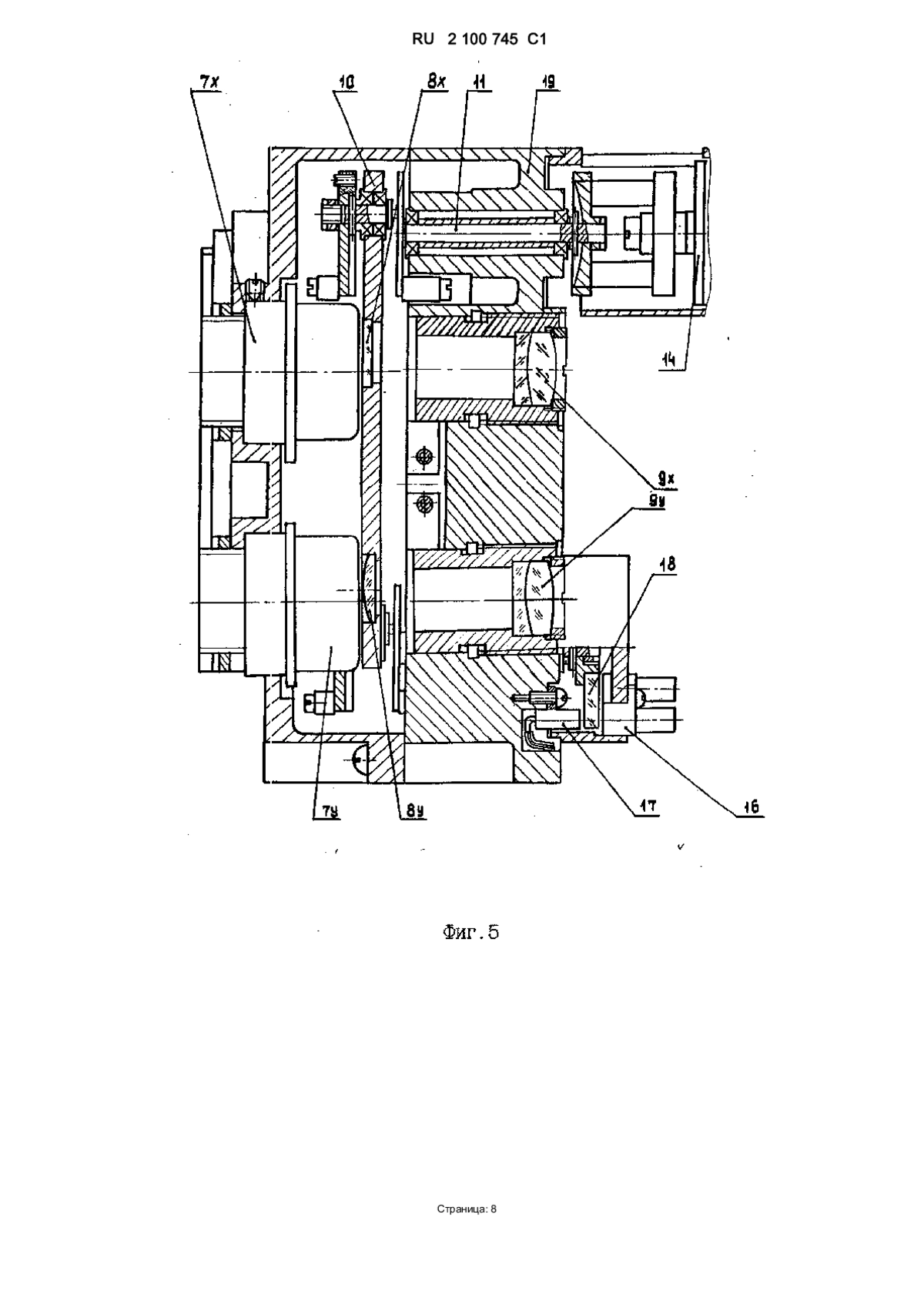

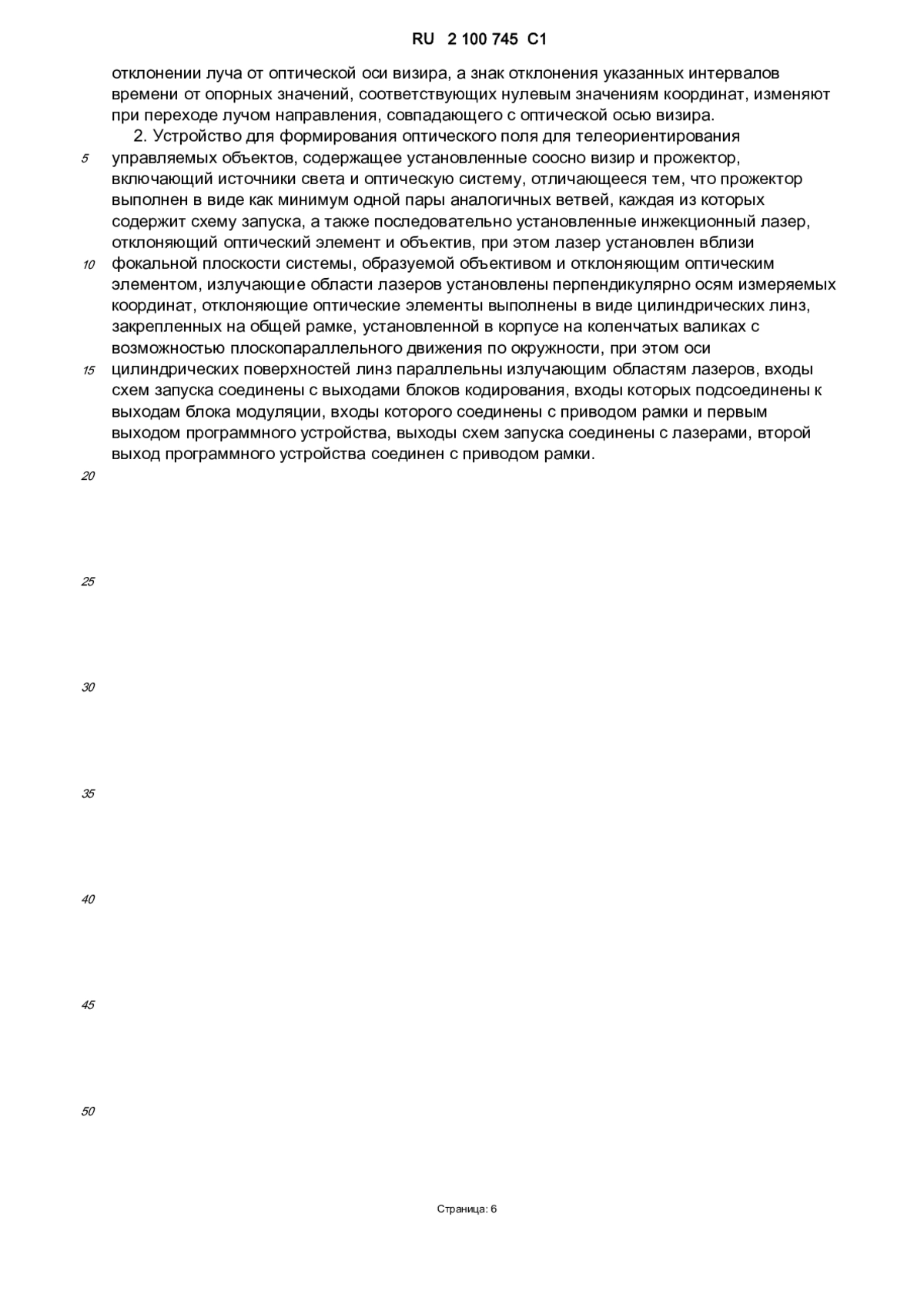

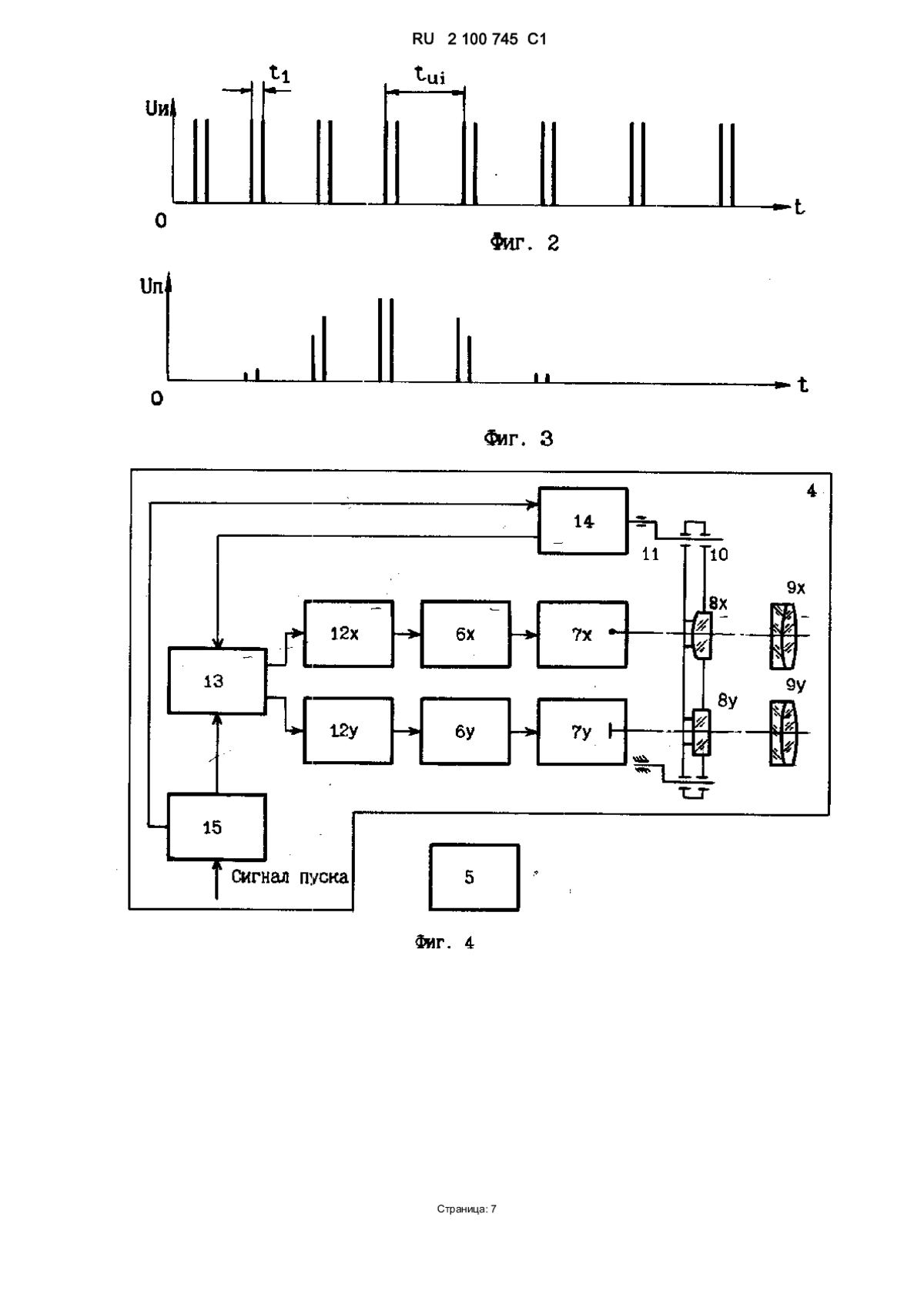

Устройство для формирования оптического поля для телеориентирования управляемых объектов, содержащее установленные соосно визир и прожектор, включающий источники света и оптическую систему, отличающееся тем, что прожектор выполнен в виде как минимум одной пары аналогичных ветвей, каждая из которых содержит схему запуска, а также последовательно установленные инжекционный лазер, отклоняющий оптический элемент и объектив, при этом лазер установлен вблизи фокальной плоскости системы, образуемой объективом и отклоняющим оптическим элементом, излучающие области лазеров установлены перпендикулярно осям измеряемых координат, отклоняющие оптические элементы выполнены в виде цилиндрических линз, закрепленных на общей рамке, установленной в корпусе на коленчатых валиках с возможностью плоскопараллельного движения по окружности, при этом оси цилиндрических поверхностей линз параллельны излучающим областям лазеров, входы схем запуска соединены с выходами блоков кодирования, входы которых подсоединены к выходам блока модуляции, входы которого соединены с приводом рамки и первым выходом программного устройства, выходы схем запуска соединены с лазерами, второй выход программного устройства соединен с приводом рамки
