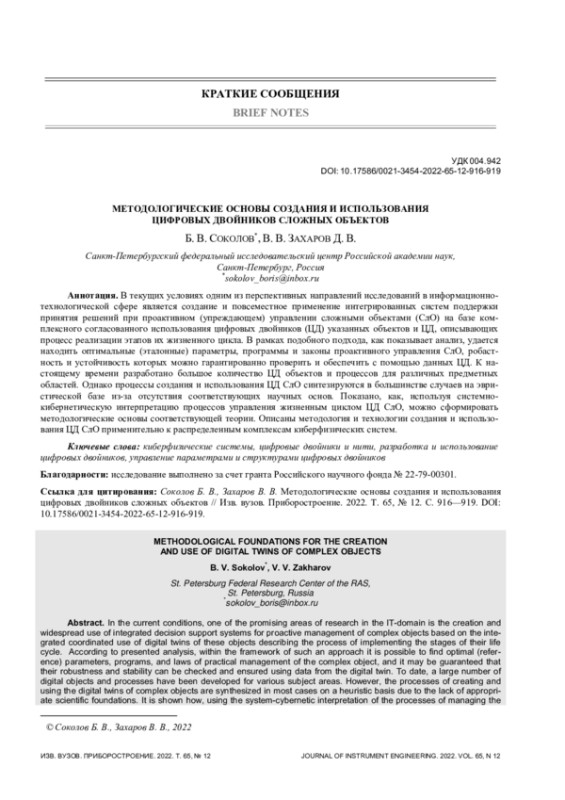

Статья: МЕТОДОЛОГИЧЕСКИЕ ОСНОВЫ СОЗДАНИЯ И ИСПОЛЬЗОВАНИЯ ЦИФРОВЫХ ДВОЙНИКОВ СЛОЖНЫХ ОБЪЕКТОВ (2022)

Создание судов представляет собой сложный многоэтапный процесс. Возникает необходимость решения задач оценивания и анализа производственного потенциала предприятия, а также синтеза технологии и планов функционирования. С точки зрения оптимального управления, это задачи оценивания управляемости сложной системы и проактивного управления ее структурной динамикой. Предложен способ решения этих задач на основе областей достижимости нестационарных детерминированных конечномерных дифференциальных динамических систем с перестраиваемой структурой. В результате решения рассматриваемых задач формируются пессимистическая и оптимистическая оценки выполнимости производственной программы, а также оптимальная технология реализации производственного плана и расписание работы оборудования судостроительного предприятия

Моделирование сложных объектов (СлО) всегда сопряжено с решением проблем не только методологического, но и методического характера. К ним относится, например, проблема формирования и использования факторного пространства (ФП) при решении задачи оценивания и прогнозирования состояния СлО. В рамках постановки задачи сформулированы основные правила, которыми должен пользоваться эксперт при выборе ФП для синтеза различных классов моделей, в том числе на примере построения нечетко-возможностной модели СлО на основе явных и неявных экспертных знаний. Рассмотрен пример построения ФП и соответствующей модели для одного и того же технологического процесса, связанного с твердофазным обжигом сульфидного концентрата, с использованием двух принципиально различных подходов к описанию данного процесса: классического балансового и нечетко-возможностного подхода. На практическом примере показано, что обоснованный выбор состава и структуры ФП, в особенности зависимых переменных (выходных параметров), играет важную роль в достижении желаемого результата — построении модели оценивания и прогнозирования состояния СлО, которая с требуемой степенью адекватности описывает исследуемый процесс.

Предложена методика численной оценки новизны по двум типам моделей технической системы, составленных на основе патентной формулы нового решения и прототипа. Первый тип представляет собой структурную схему в виде направленного графа из признаков изобретения. Второй тип строится как поток преобразования энергии и информации от входа устройства до его выхода. Коэффициент новизны оценивается по степени асимметрии схем для прототипа и нового решения. Симметрией обладают признаки изобретения, входящие в ограничительную часть формулы. Отличительная часть формулы вносит асимметрию. В структурной схеме графа признаки ранжируются по уровням, и каждому уровню присваивается свой вес. В информационно-энергетической модели для численной оценки физических величин используется теория размерностей. Ресурсоемкость величин рассчитывается в системе кинематических величин Бартини. Подробно рассмотрен пример численной оценки новизны мембранного датчика давления.

В настоящее время для контроля различного рода объектов широко применяются датчики на основе оптического волокна, они обладают рядом преимуществ: электробезопасность, невосприимчивость к электромагнитным воздействиям, возможность использования в сочетании с оптическими волокнами, по которым передаются данные о состоянии контролируемых объектов или сред. Датчики на основе оптоволокна химически нейтральны и достаточно устойчивы к химическому воздействию различного рода, а также могут использоваться для контроля состояния объектов с легковоспламеняющимися и взрывоопасными жидкостями. Особый интерес в связи с этим представляет применение подобных датчиков в химической и пищевой промышленности для определения уровня жидкостей в производственных емкостях и измерения концентрации растворов. Цель работы — установить возможность использования оптического волокна как основы датчиков идентификации жидкостей и датчиков определения концентрации растворенных в воде веществ. Проанализированы рефлектограммы оптического волокна, полученные при нахождении торца оптического волокна в различных жидкостях. Определено, что величина пика рефлектограммы оптического волокна, соответствующего местоположению границы раздела сердцевины оптического волокна и окружающей среды, зависит от показателя преломления жидкости, в которой находится торец этого оптического волокна. Предложено использовать в качестве информационного параметра величину этого пика рефлектограммы для идентификации жидкостей, имеющих разные показатели преломления, а также определения концентрации растворенных в воде веществ. Доказана возможность использования оптического волокна в сочетании с методом оптической рефлектометрии для создания датчиков идентификации жидкостей и определения концентрации растворов.

На основе расчетных и экспериментальных исследований рассмотрены и решены актуальные задачи выбора наиболее эффективных инструментов для определения износа материалов методом искусственных баз. Основное внимание уделено проблемам обеспечения точности, надежности и доступности инструментов с учетом требуемого диапазона линейного и объемного износа при использовании пар трения с постоянным и переменным удельным давлением.

Рассматривается задача алгоритмической минимизации пульсаций электромагнитного момента в пятифазном асинхронном электроприводе. Предложены принцип построения алгоритма пространственно-векторной модуляции с монотонной траекторией годографа вектора выходного напряжения и алгоритм, позволяющий снизить пульсации момента в диапазоне регулирования частоты вращения 100:1 в среднем более чем в два раза, а в области низких частот вращения — более чем в десять раз, по сравнению с основным алгоритмом, используемым в настоящее время. Это позволяет рассматривать пятифазный асинхронный электропривод в качестве альтернативы синхронному приводу в задачах прецизионного регулирования координат движения. Однако при частоте вращения выше половины номинальной наблюдаются резонансные явления, приводящие к пульсациям момента до 30 %, что требует принятия особых мер и может полностью исключить возможность применения такого привода для целого ряда задач

Рассмотрены прямая и обратная задачи проектирования неполноприводного прыгающего робота, способного осуществлять энергоэффективную динамическую локомоцию. Представлено решение прямой задачи проектирования: имитационное моделирование робота в виртуальной среде в целях изучения его поведения и производительности. Приведено решение обратной задачи проектирования: формирование требований и поиск параметров робота, обеспечивающих его наилучшую производительность. Содизайн заключается в одновременном поиске механической конструкции и траекторий движения робота; оценка поведения и производительности рассматриваемой системы осуществляется в виртуальной имитационной среде. Так как имитационное моделирование не в полной мере отражает протекающие в реальной жизни процессы, апробированные исключительно в виртуальной среде результаты проектирования не могут в полной мере описывать результаты реального эксперимента и заменять их. Сравниваются результаты виртуального и натурного экспериментов макета неполноприводного прыгающего робота, приведено обоснование расхождений полученных данных

Рассматриваются перспективы использования распределенного бортового вычислительного комплекса (БВК) в составе орбитальной тросовой системы (ОТС). Проанализированы возможности применения малых космических аппаратов, являющихся элементами ОТС. Определен состав бортового оборудования базового и малого космических аппаратов. Отмечено, что в его состав обязательно должен быть включен распределенный БВК. Рассматривается структура БВК. В качестве примера возможных математических моделей, описывающих динамику элементов ОТС, приведена упрощенная аналитическая модель движения малого космического аппарата в направлении, перпендикулярном плоскости орбиты базового. Применение распределенного БВК в составе ОТС позволит расширить ее функциональные возможности в околоземном пространстве, повысить надежность и устойчивость функционирования базового космического аппарата и связанных с ним мини- и микроспутников
