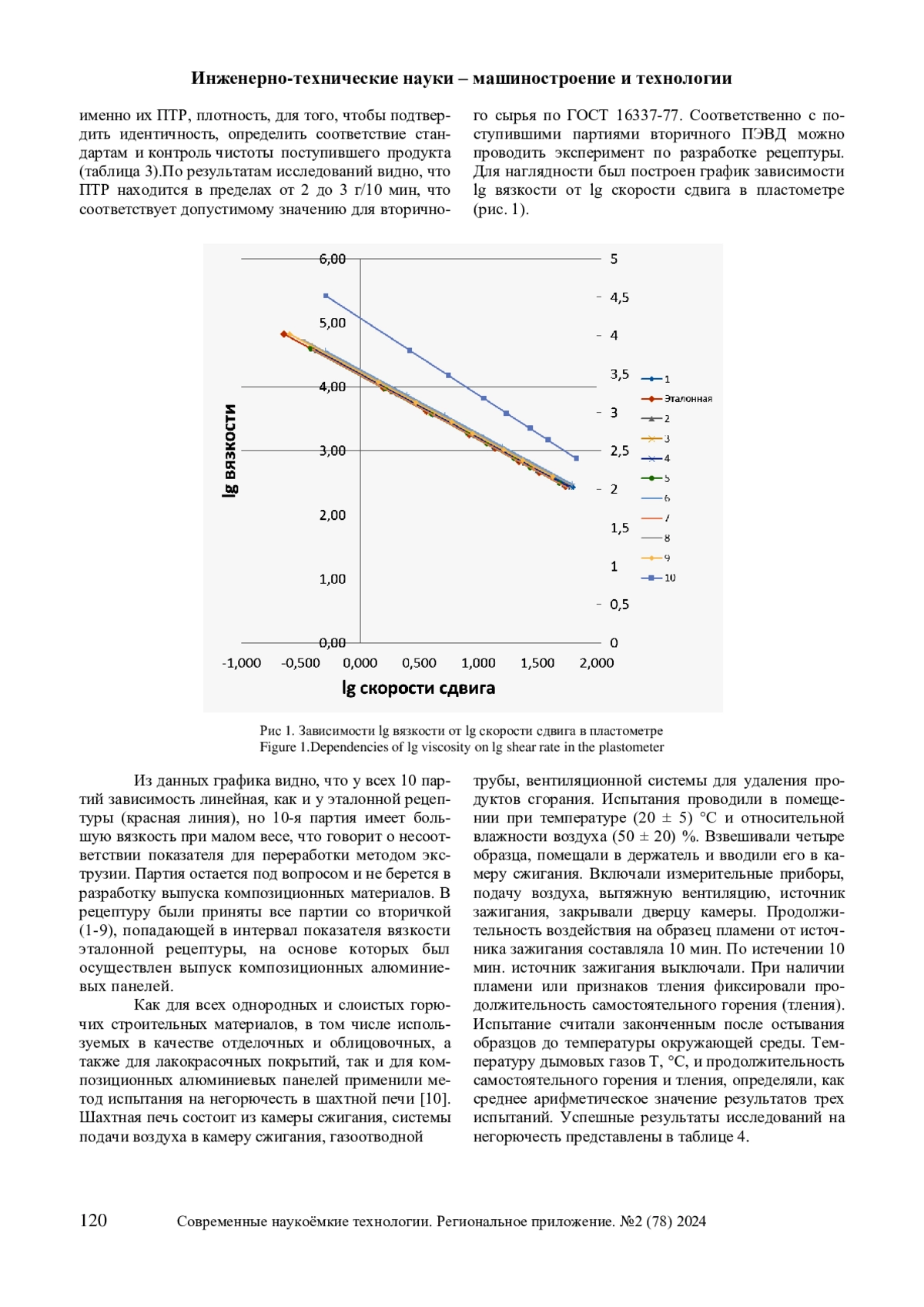

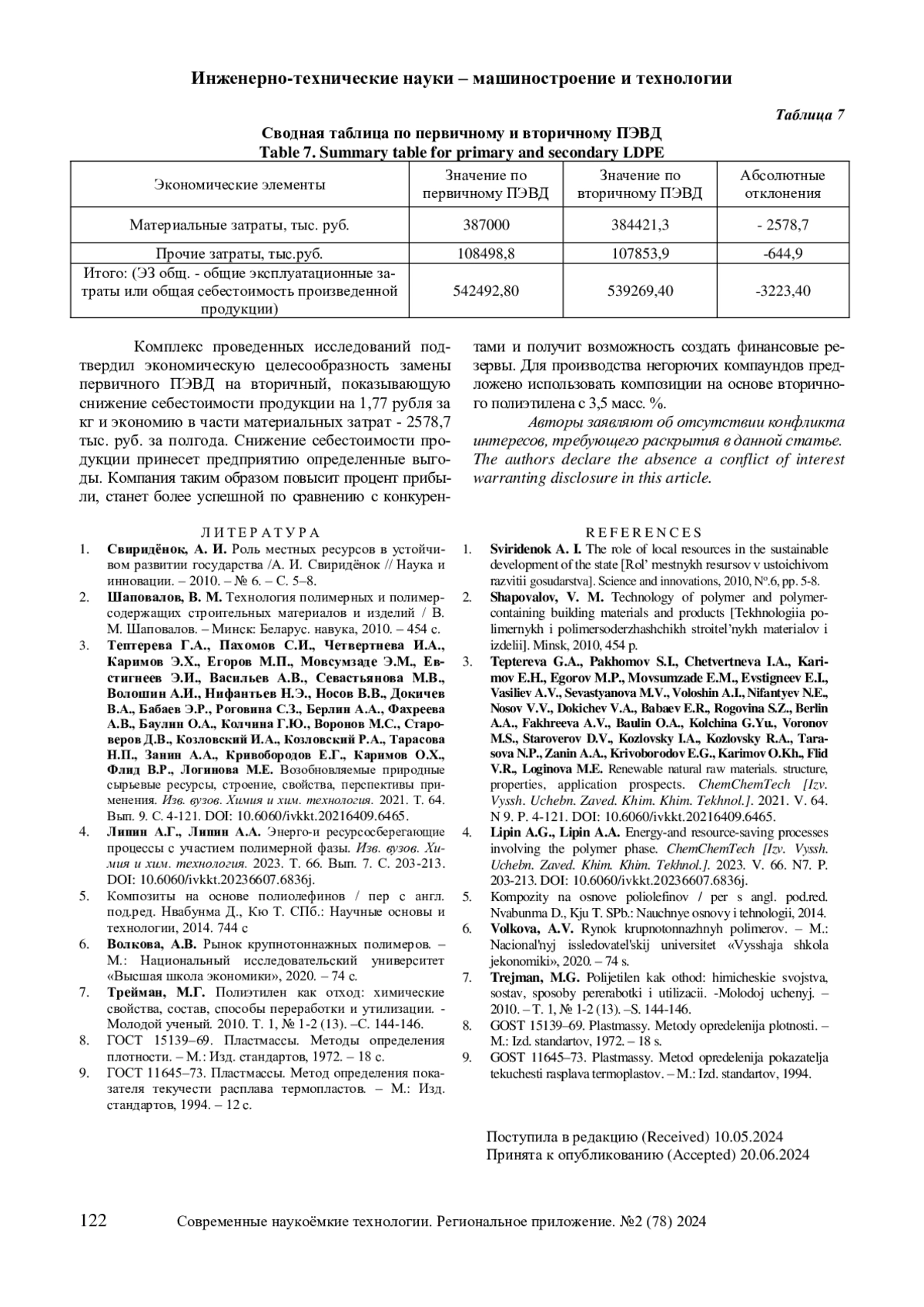

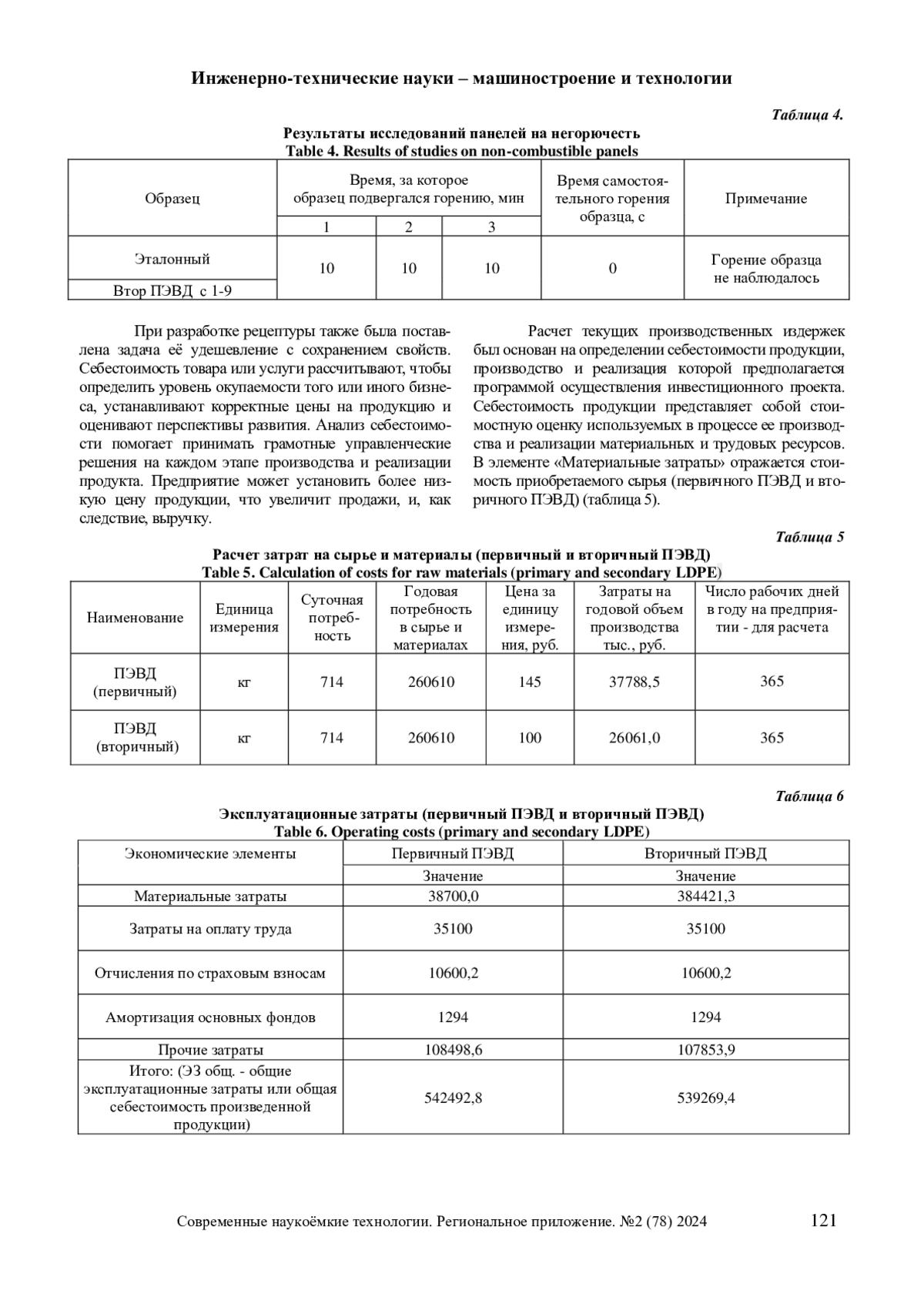

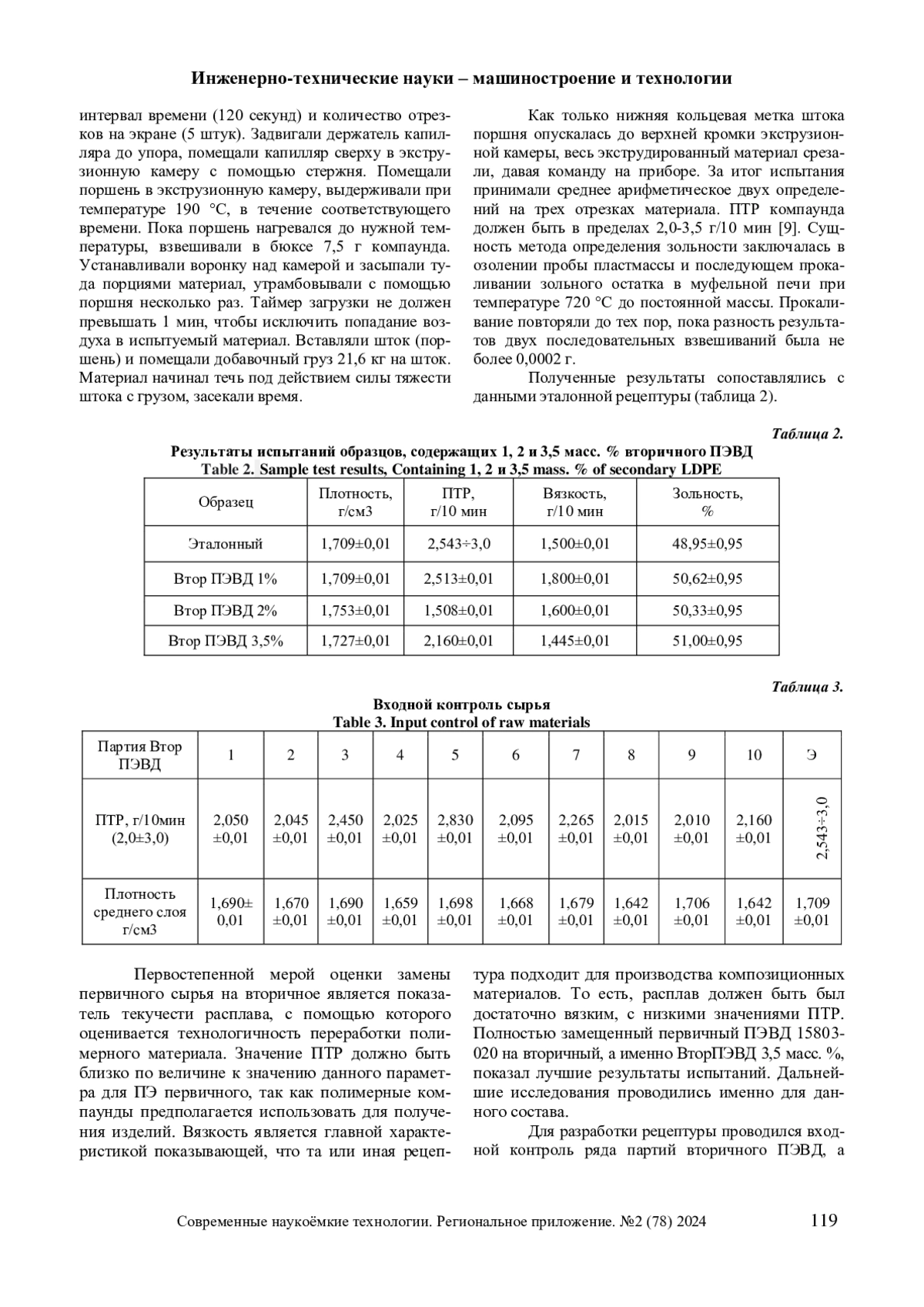

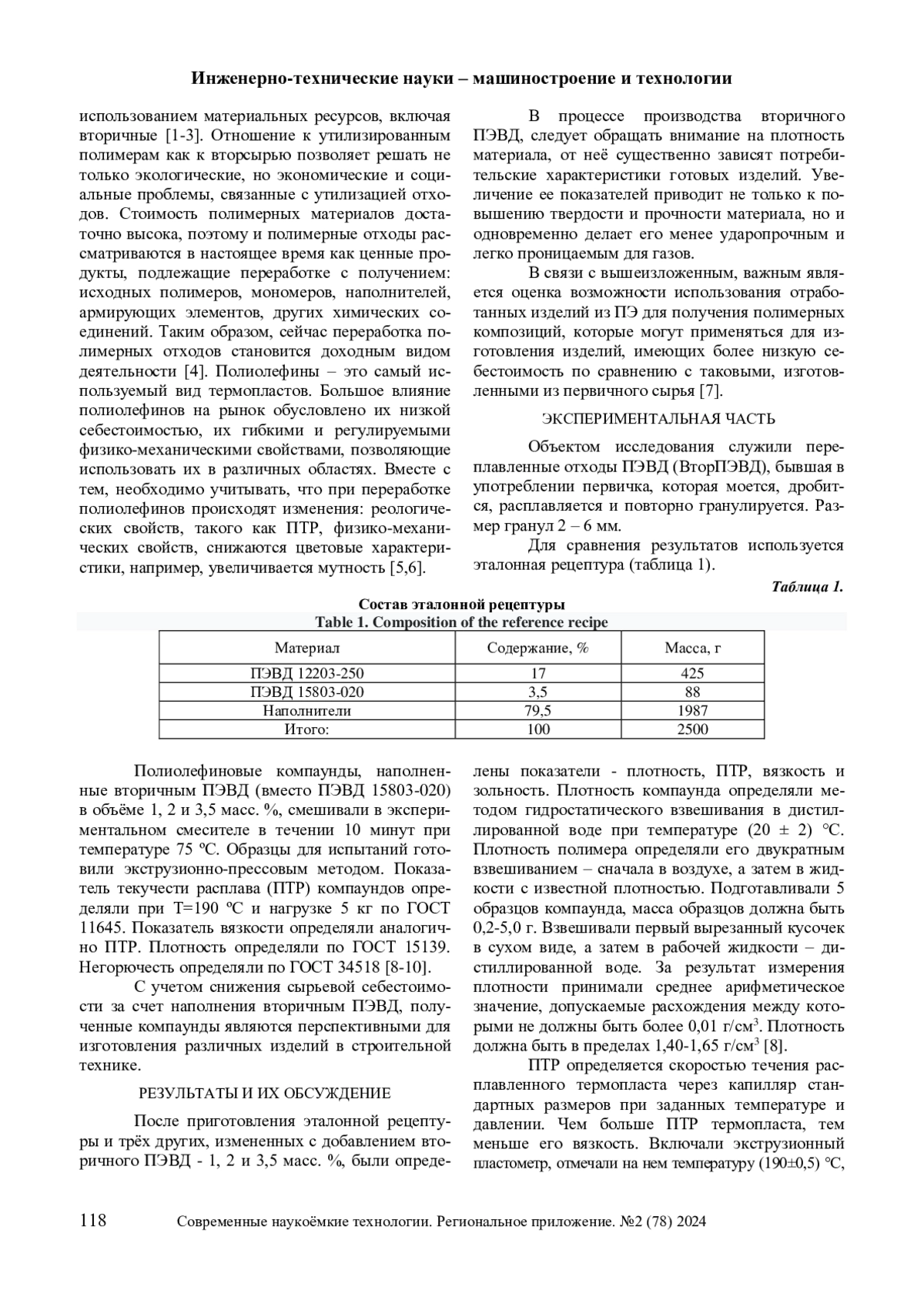

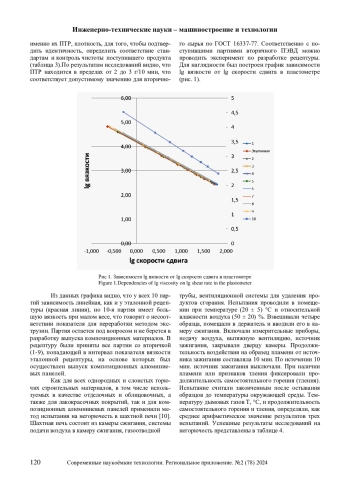

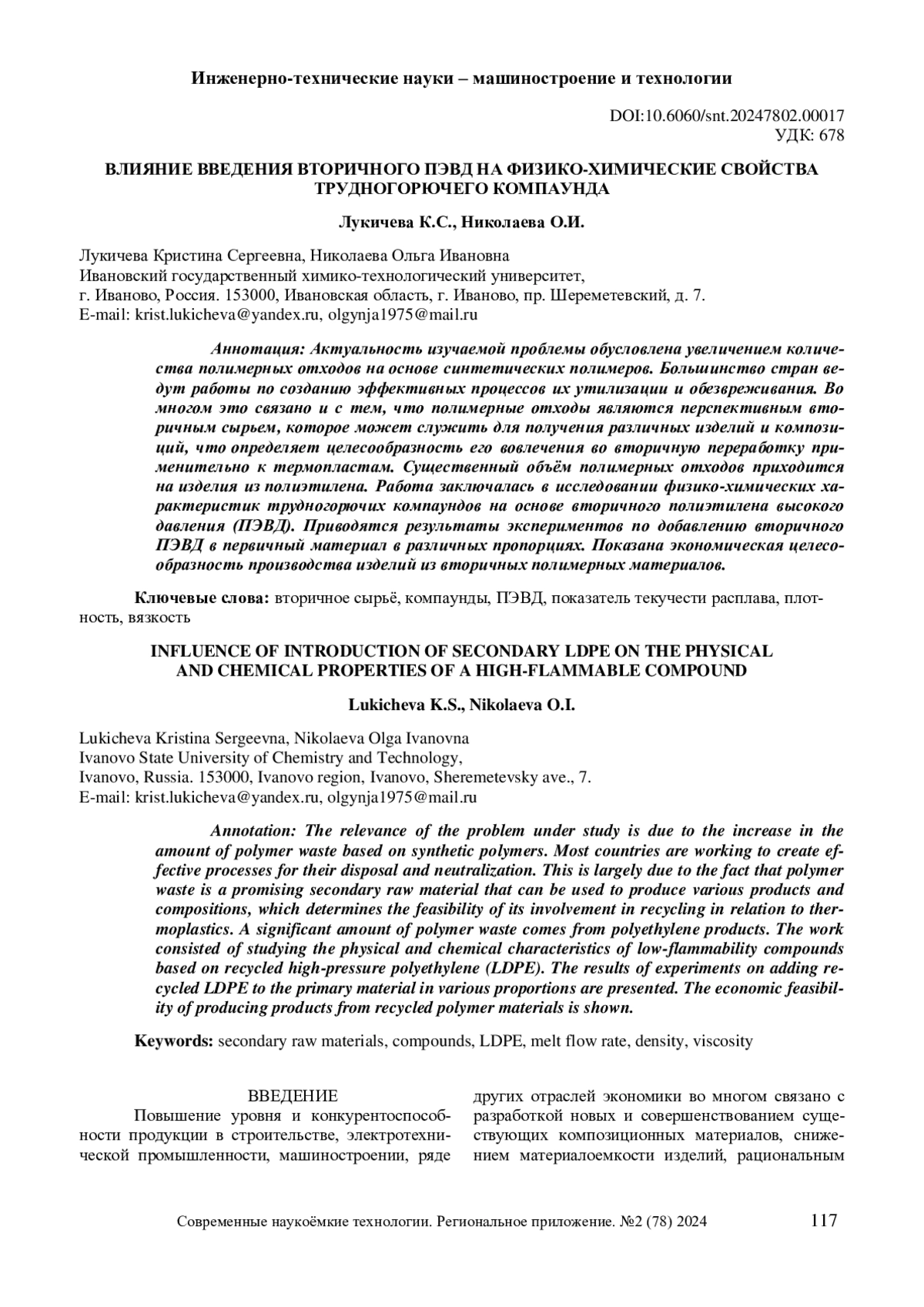

Статья: ВЛИЯНИЕ ВВЕДЕНИЯ ВТОРИЧНОГО ПЭВД НА ФИЗИКО-ХИМИЧЕСКИЕ СВОЙСТВА ТРУДНОГОРЮЧЕГО КОМПАУНДА (2024)

Исследована кинетика удаления ионов кадмия Cd2+ в водных катоде и аноде разряда постоянного тока атмосферного давления в воздухе. Диапазон концентраций по Cd2+ составлял (10-100) ×10-6 моль/л, а токов разряда - (20-60) мА, время обработки до 600 с. Показано, что ион Cd2+ необратимо связывается и образует нерастворимую фазу под действием разряда в ячейке жидкий анод. В ячейке жидкий катод также происходит быстрое уменьшение концентрации ионов кадмия. С ростом тока разряда при фиксированной начальной концентрации увеличивается как эффективность осаждения, так и начальные скорости этого процесса. Достигнутая степень удаления ионов кадмия достигает 99%.

В статье представлены результаты исследований влияния параметров осаждения, а именно температуры процесса осаждения на формирование активной фазы и физико-химические свойства CuO/ZnO/Al2O3 катализаторов. В ходе комплексного анализа полученных образцов, выполненных с применением современных и высокоточных методов, таких как рентгенофазовый, рентгеноструктурный анализ, температурная адсорбция-десорбция газов, изучены процессы, протекающие на стадии формирования активной фазы и дальнейшей термической обработки катализаторов. Изучено влияние температуры осаждения на такие свойства, как удельная поверхность и пористая структура, активная поверхность и дисперсность меди. Показано влияние способа получения на восстановление катализатора. Анализ полученных результатов показывает, что температура процесса осаждения оказывает значительное влияние на структуру и свойства медьцинкалюминиевых катализаторов. Установлено, что оптимальная температура получения CuO/ZnO/Al2O3 катализаторов методом осаждения составляет 70 ℃.

В статье представлены результаты подбора оптимальных условий для получения полимерных пленочных материалов на основе диацетата целлюлозы, полиметилметакрилата и бутадиен стирольного каучука с ионными имидазолиевыми жидкостями - 1-этил-метилимидазолий трифторметаносульфонатом, 1-этил-3-метилимидазолий ацетатом или 1-этил-3-метилимидазолий бромидом - методом полива из раствора. Свойства полимерных пленок были изучены спектральными методами, а также методом сканирующей электронной микроскопии. Определен концентрационный предел для введения имидазолиевых ионных жидкостей в указанные полимерные матрицы - не более 40 масс. %. Превышение этого порога приводит к выделению ионной жидкости на поверхности полимерной пленки. Показано, что для контроля качества полученных полимерных материалов на основе диацетата целлюлозы, полиметилметакрилата и бутадиен-стирольного сополимера, модифицированных малым количеством имидазолиевых ионных жидкостей, наиболее применима ИК-спектроскопия.

В данной работе выполнено прогнозирование спектров биологической (в том числе антибактериальной) активности и цитотоксичности пяти молекул. Выбрана финансовая модель технологии производства и оценена инвестиционная эффективность потенциальных противоопухолевых препаратов, предложен бизнес-план производства. Учитывая, что получены положительные результаты по всем этапам работы ее следует продолжить на стадиях in vitro и in vivo и разработать технологию производства этих продуктов.
