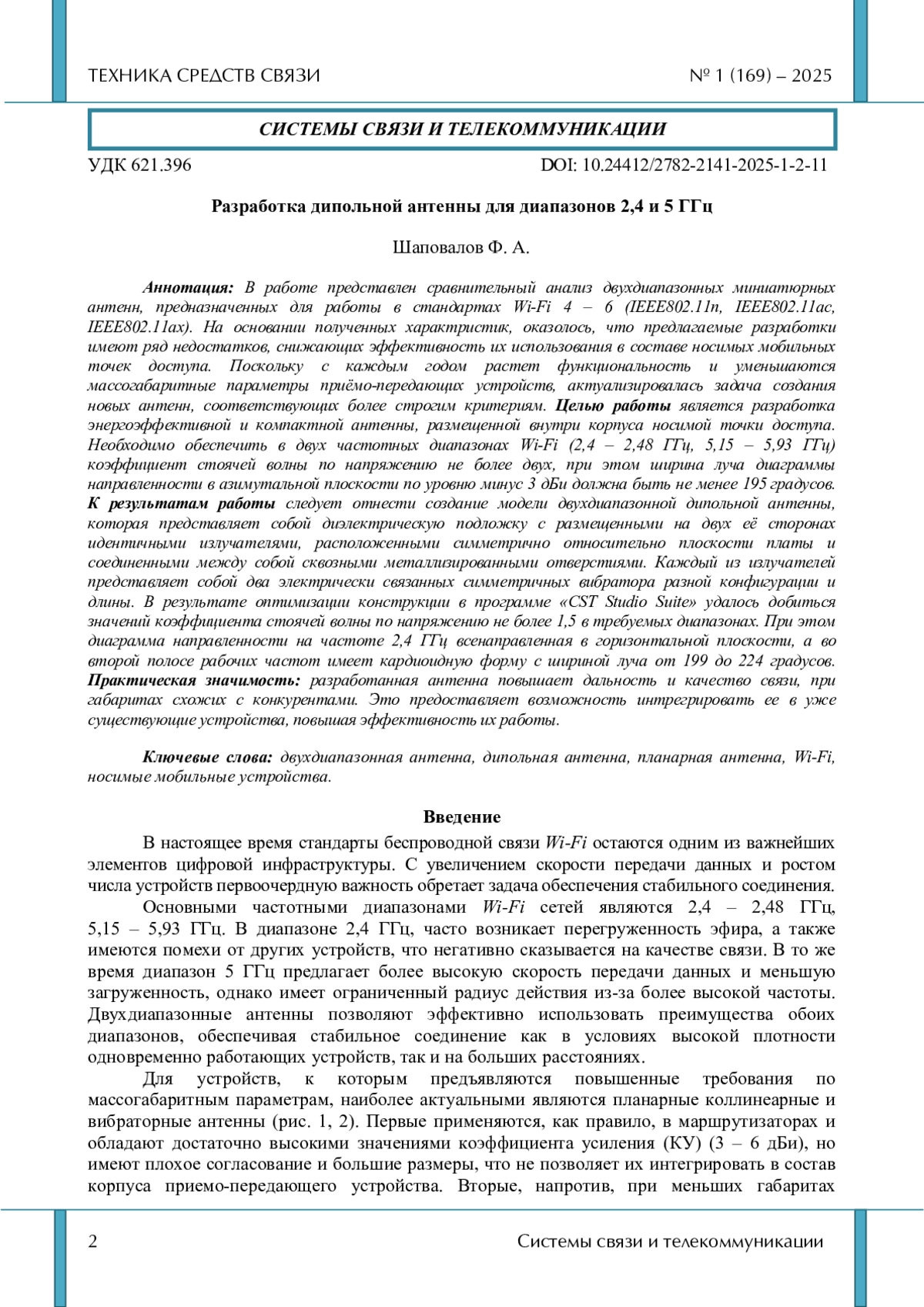

В работе представлен сравнительный анализ двухдиапазонных миниатюрных антенн, предназначенных для работы в стандартах Wi-Fi 4 – 6 (IEEE802.11n, IEEE802.11ac, IEEE802.11ax). На основании полученных характристик, оказолось, что предлагаемые разработки имеют ряд недостатков, снижающих эффективность их использования в составе носимых мобильных точек доступа. Поскольку с каждым годом растет функциональность и уменьшаются массогабаритные параметры приёмо-передающих устройств, актуализировалась задача создания новых антенн, соответствующих более строгим критериям. Целью работы является разработка энергоэффективной и компактной антенны, размещенной внутри корпуса носимой точки доступа. Необходимо обеспечить в двух частотных диапазонах Wi-Fi (2,4 – 2,48 ГГц, 5,15 – 5,93 ГГц) коэффициент стоячей волны по напряжению не более двух, при этом ширина луча диаграммы направленности в азимутальной плоскости по уровню минус 3 дБи должна быть не менее 195 градусов. К результатам работы следует отнести создание модели двухдиапазонной дипольной антенны, которая представляет собой диэлектрическую подложку с размещенными на двух её сторонах идентичными излучателями, расположенными симметрично относительно плоскости платы и соединенными между собой сквозными металлизированными отверстиями. Каждый из излучателей представляет собой два электрически связанных симметричных вибратора разной конфигурации и длины. В результате оптимизации конструкции в программе «CST Studio Suite» удалось добиться значений коэффициента стоячей волны по напряжению не более 1,5 в требуемых диапазонах. При этом диаграмма направленности на частоте 2,4 ГГц всенаправленная в горизонтальной плоскости, а во второй полосе рабочих частот имеет кардиоидную форму с шириной луча от 199 до 224 градусов. Практическая значимость: разработанная антенна повышает дальность и качество связи, при габаритах схожих с конкурентами. Это предоставляет возможность интрегрировать ее в уже существующие устройства, повышая эффективность их работы.
