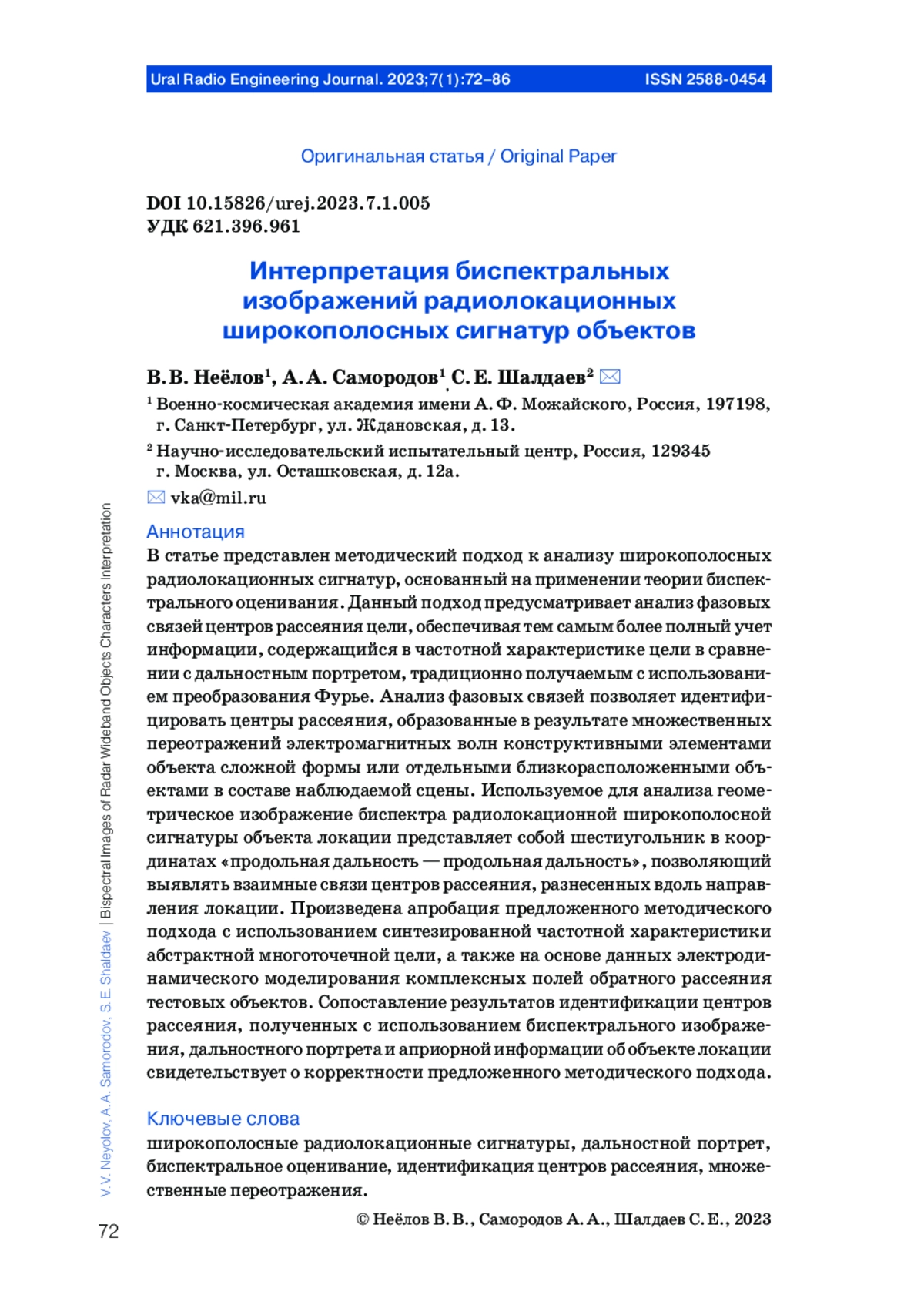

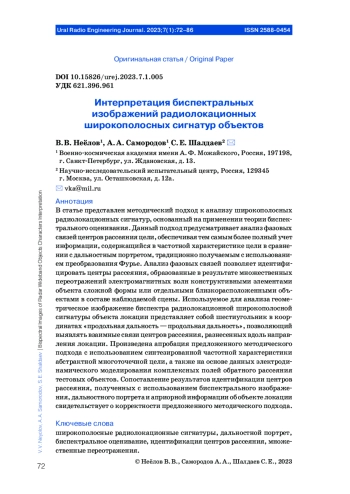

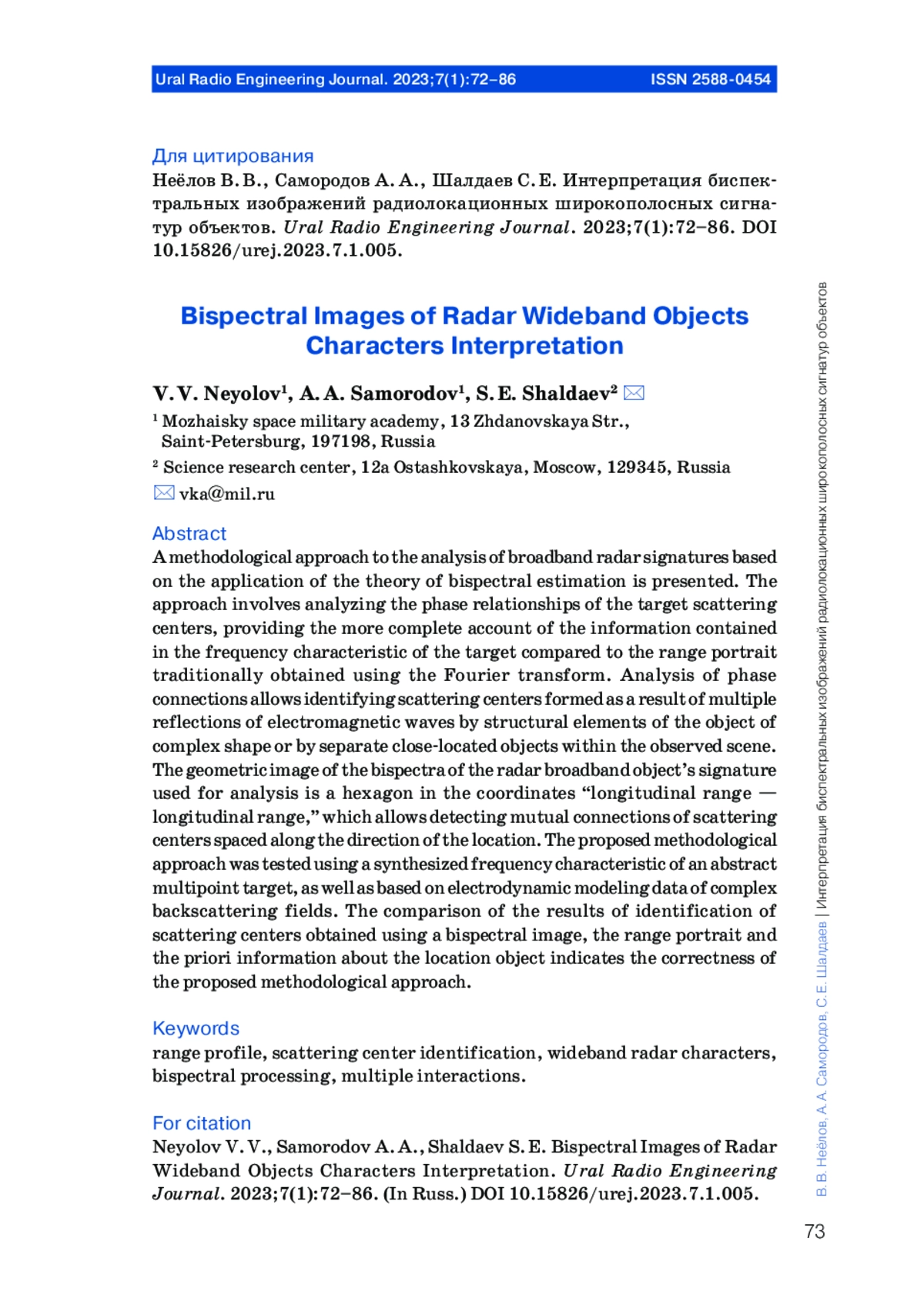

Статья: ИНТЕРПРЕТАЦИЯ БИСПЕКТРАЛЬНЫХ ИЗОБРАЖЕНИЙ РАДИОЛОКАЦИОННЫХ ШИРОКОПОЛОСНЫХ СИГНАТУР ОБЪЕКТОВ (2023)

Рассматриваются особенности адаптивной компенсации активных помех в условиях их многопутевого распространения, вызванного переотражениями от местных предметов и подстилающей поверхности. Выполняется обоснование возможности применения метода адаптивной компенсации активных помех. Проводится анализ эффективности рассматриваемого метода при наличии переотражений в основном и компенсационном приемных каналах.

В работе представлены алгоритмы идентификации сигналов и определения порога ложной идентификации на основе формирования интегрального биспектра и вычисления евклидового расстояния. Проведен аналитический расчет статистических характеристик в виде средней вероятности ошибки идентификации, ошибки идентификации известного сигнала и нового сигнала. Показаны преимущества биспектрального преобразования сигнала перед спектральной плотностью мощности в идентификации сигналов при их сильной взаимной корреляции (от 0,5 до 0,9). Выполнено математическое и компьютерное моделирование процедуры идентификации сигналов и формирования оптимального порога, позволяющего определить новый сигнал. Результаты моделирования подтвердили совпадение с теоретическими значениями вероятности ошибки идентификации сигнала.

Определение электрофизических свойств материалов актуально для многих областей жизнедеятельности человека. Совершенствуются методы, подходы и устройства, использование которых позволяет оценить электрофизические свойства жидкостей в зависимости от разных параметров. В работе представлен анализ электрических параметров жидкостей с различным химическим составом в коаксиальной камере в широком диапазоне частот при изменении температуры. Анализ выполнен на основе измеренных векторным анализатором цепей S-параметров жидкостей в диапазоне частот до 12 ГГц, размещенных внутри коаксиальной камеры, температура которых задавалась камерой «тепло-холод» в диапазоне от 0 до 50 °C. Выявление изменения частотных зависимостей S-параметров жидкостей с разным химическим составом в зависимости от температуры с использованием коаксиальной камеры позволило выявить их характерные особенности, возникающие на определенных частотах. Применен метод главных компонент для исследования влияния температуры жидкостей на изменение их электрофизических параметров, позволивший выявить связь между химическим составом жидкостей и представлением их в пространстве главных компонент.

В статье приведены результаты разработки и конструкция высокочастотной контактной системы электромеханического СВЧ-переключателя, работающего в диапазоне частот до 18 ГГц. Результаты измерения S-параметров разработанной контактной системы свидетельствуют о достигнутых характеристиках, соответствующих лучшим мировым аналогам. Описан опыт применения опорных шайб с разрезом, которые позволяют упростить конструкцию соединителей СВЧ-переключателя и снизить их себестоимость. Исследована зависимость эффективной диэлектрической проницаемости шайб от величины угла и формы разреза. Для контроля диэлектрических параметров шайб был использован метод четвертьволнового коаксиального резонатора. Приведена конструкция резонатора и результаты измерения параметров шайб. Метод четвертьволнового резонатора использован в производственном процессе для контроля параметров шайб и их отбраковки на ранних стадиях технологического цикла.

В настоящей статье описывается поэтапное создание аналитической и полной волновой модели канала, которая может быть включена в работу алгоритма обнаружения металлических конструкций в бетонной среде для радиолокационного устройства. Аналитическая модель основывается на геометрической формулировке, в основе которой лежит решение обратной задачи для поиска требуемого угла преломления для точного определения координаты точечного объекта. В полной волновой модели, которая была разработана в САПР Altair Feko, возможно учитывать как реальную антенну или антенную решетку, которая применяется в устройстве, так и реальный объект отражения сигнала, которой располагается в бетонной среде. Важно отметить, что в аналитической модели учитывается эффект дисперсии электромагнитных волн, распространяющихся в среде. Этот факт оказывается особенно актуальным, при формировании радиолокационного комплекса на основе ЛЧМ-сигналов в некотором диапазоне частот. В данной работе разрабатывается алгоритм для частотного диапазона 0,8-5 ГГц, однако при необходимости границы полосы могут быть изменены как в одну, так и в другую сторону. Алгоритм разрабатывается для его использования в радиолокационных устройствах обнаружения металлических конструкций в бетонной среде. Для апостериорного учета электрофизических параметров среды в состав радиолокационного устройства может быть включен измерительный модуль по восстановлению действительных электрофизических параметров бетона.
