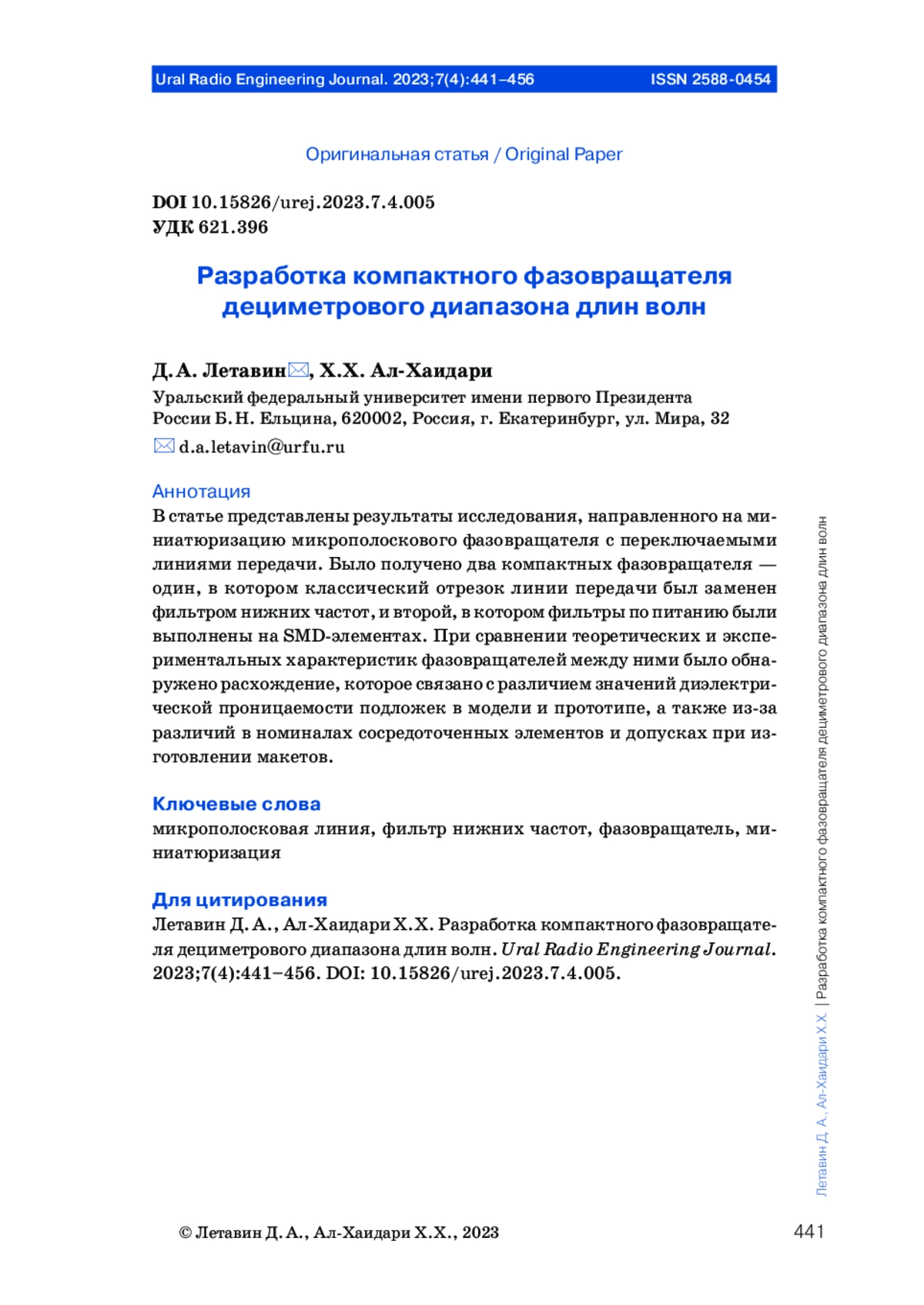

В статье представлены результаты исследования, направленного на миниатюризацию микрополоскового фазовращателя с переключаемыми линиями передачи. Было получено два компактных фазовращателя - один, в котором классический отрезок линии передачи был заменен фильтром нижних частот, и второй, в котором фильтры по питанию были выполнены на SMD-элементах. При сравнении теоретических и экспериментальных характеристик фазовращателей между ними было обнаружено расхождение, которое связано с различием значений диэлектрической проницаемости подложек в модели и прототипе, а также из-за различий в номиналах сосредоточенных элементов и допусках при изготовлении макетов.
Идентификаторы и классификаторы
Фазовращатели (ФВ) —это устройства, предназначенные для изменения фазы, проходящей через них электромагнитной волны на определенную расчетную величину. Эти устройства широко используются в современных системах связи, радиолокации и радионавигации, например в фазированных антенных решетках для изменения направления своего излучения [1]. К основным характеристикам фазовращателей относятся амплитудные и фазовые ошибки, вносимые потери, диапазон рабочих частот и максимальный фазовый сдвиг. При эксплуатации фазовращателей на низких частотах дополнительно стоит обращать внимание на их габариты, поскольку они связаны с рабочей частотой устройства, чем она ниже, тем больше габариты и тем актуальнее становится их миниатюризация.
Список литературы
1. Парнес М. Д. Высокотехнологичные антенные решетки СВЧ на основе многослойных плат для радаров и систем связи. Автореф. дис. … д-ра техн. наук. СПб; 2011. 34 с. EDN: QEXLQJ
2. Jeong J.-H., Yun Y., Kang S.-Y. A Basic Study on RF Characteristics of Meander Line Employing Periodic Ground Structure on GaAs MMIC for Application to Miniaturization of RF Components. International Journal of Antennas and Propagation. 2014. Vol. 2014. Article ID 705793. 6 p.
3. Кочемасов В., Шадский В. Твердотельные СВЧ-фазовращатели. Часть 1. Электроника: Наука, Технология, Бизнес. 2017;(1):86-100. EDN: XWVTLX
4. Khakzad H. R., Sedighy S. H., Khalaj Amirhosseini M. Design of Compact SITLs Low Pass Filter by Using Invasive Weed Optimization Technique. Applied Computational Electromagnetics Society Journal. 2013;28(3):228-233.
5. Kuo Tsung-Nan, Lin Yo-Shen, Wang Chi-Hsueh, Chen Chun Hsiung. A compact LTCC branch-line coupler UsingModified-T equivalent-circuit model for transmission line. IEEE Microwave and Wireless Components Letters. 2006;16(2):90-92.
6. Летавин Д. А. Миниатюризация делителей мощности УВЧ диапазона. М.: Издательский дом Академии Естествознания; 2022. 138 с. EDN: PZAZGI
7. Infineon: официальный сайт компании Infineon Technologies. URL: https://www.infineon.com (дата обращения: 03.03.2023).
8. Лебедев И. В. Техника и приборы СВЧ. М.: Высшая школа; 1970. 439 с.
9. Харкевич А. А. Теоретические основы радиосвязи. М.: ГИТТЛ; 1957. 347 с.
10. Лазерно-утюжная технология. URL: https://electronics.fandom.com/ru/wiki/Лазерно-утюжная_технология (дата обращения: 03.03.2023).
