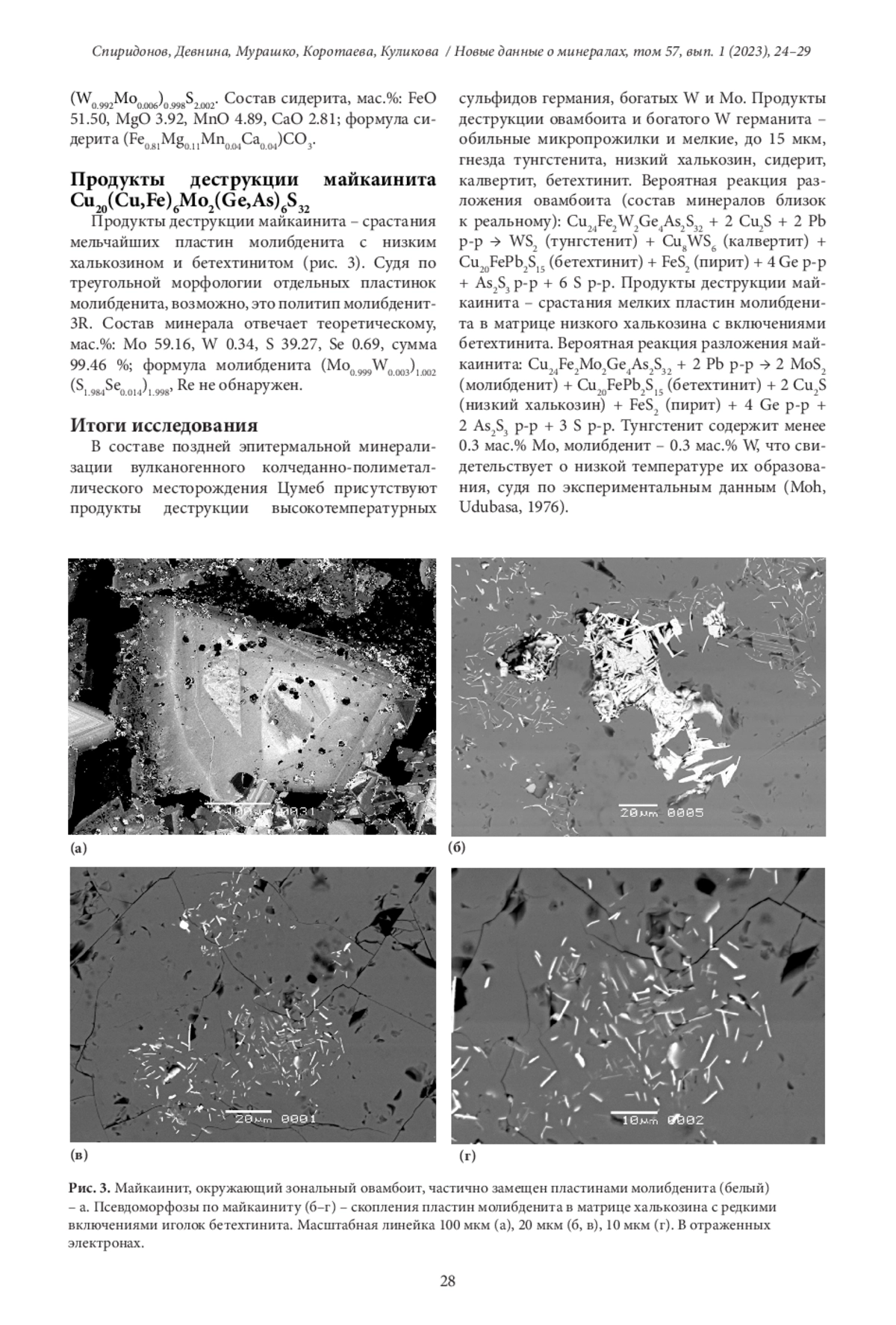

Статья: Тунгстенит и молибденит – продукты деструкции овамбоита Cu20(Cu, Fe)6W2(Ge, As)6S32, богатого вольфрамом германита и майкаинита Cu20(Cu, Fe)6Mo2(Ge, As)6S32 месторождения Цумеб в Намибии (2023)

Вендское вулканогенное колчеданно-полиметаллическое месторождение Цумеб (Намибия, ЮЗ Африка) уникально богато минералами германия. Гипотермальная минерализация Цумеба включает топаз, фторапатит, кварц, калишпат, флогопит, высокий халькозин, пирит, сложные сульфиды германия, богатые вольфрамом и молибденом: овамбоит Cu20(Cu, Fe)6W2(Ge, As)6S32 и майкаинит Cu20(Cu, Fe)6Мо2(Ge, As)6S32; твердые растворы галлит – сфалерит – халькопирит; сложные сульфиды олова – станноидит и иные. Мезотермальная минерализация Цумеба включает халькопирит, твердый раствор халькопирит – борнит, высокий халькозин, галенит, пирит, богатый галлием сфалерит, богатый вольфрамом германит, богатый цинком галлит, кварц, мусковит, доломит, моусонит и иные. Эпитермальная минерализация Цумеба развита среди брекчированных ранних минеральных агрегатов. Параметры образования эпитермальной минерализации: Т 240 – < 80 °С, соленость растворов 6–12 мас.% экв. NaCl. Обильны галенит, маложелезистый Cd-сфалерит, теннантит, пирит, низкий халькозин, доломит, марказит. Широко развиты незональный бедный W германит, галлит, реньерит. Присутствуют продукты деструкции высокотемпературных сульфидов германия, богатых W и Mo. Продукты деструкции овамбоита и богатого W германита – обильные микропрожилки и мелкие, до 15 мкм, гнезда тунгстенита, низкий халькозин, бетехтинит, сидерит, калвертит. Продукты деструкции майкаинита – срастания мельчайших пластин молибденита с низким халькозином и бетехтинитом. Тунгстенит содержит менее 0.3 мас.% Мо, молибденит – 0.3 мас.% W, что свидетельствует о низкой температуре их образования. Вероятная реакция разложения овамбоита (состав минералов близок к реальному): Cu24Fe2W2Ge4As2S32 + 2 Cu2S + 2 Pb р-р → WS2 (тунгстенит) + Cu8WS6 (калвертит) + Cu20FePb2S15 (бетехтинит) + FeS2 (пирит) + 4 Ge р-р + As2S3 р-р + 6 S р-р. Вероятная реакция разложения майкаинита: Cu24Fe2Мо2Ge4As2S32 + 2 Pb р-р → 2 МоS2 (молибденит) + Cu20FePb2S15 (бетехтинит) + 2 Cu2S (низкий халькозин) + FeS2 (пирит) + 4 Ge р-р + 2 As2S3 р-р + 3 S р-р.
